便携式证券投资分析演示器的制作方法

本实用新型涉及证券投资领域，尤其涉及一种便携式证券投资分析演示器。

背景技术：

携式证券投资分析演示器可以帮助教师进行辅助教学，但现有的携式证券投资分析演示器在绘制证券投资分析图表时，无法准确的表达每点数值，而且不具有绘图底板，部分具有底板的演示器，其底板无法更换，无法抽拉。

技术实现要素：

本实用新型针对现有技术存在的上述不足，提供一种抽拉滑动、绘图准确的便携式证券投资分析演示器。

本实用新型的目的是通过以下技术方案来实现：

一种便携式证券投资分析演示器，包括演示器主体、底板、滑动抽拉装置，所述演示器主体通过滑动抽拉装置连接底板两端，所述滑动抽拉装置包括滑动球、固定轨道、限位导轨，所述底板表面具有方格，所述底板两端具有固定凸起连接槽，所述固定凸起连接槽内部连接转盘固定凸起，所述转盘固定凸起外部连接转盘固定套，所述转盘固定套连接转动啮合盘，所述转动啮合盘上部连接滑动球，所述演示器主体中部具有底板滑动槽，所述底板滑动槽内部连接底板，所述底板滑动槽两端具有轨道固定槽，所述轨道固定槽内部连接固定轨道，所述固定轨道内部具有滑动球配合槽，所述滑动球配合槽连接滑动球，所述滑动球在滑动球配合槽中滑动。

所述轨道固定槽两侧连接限位导轨，所述限位导轨上部顶面连接固定轨道，所述固定轨道内侧下部具有啮合齿条，所述啮合齿条连接转动啮合盘，所述转动啮合盘与啮合齿条相互啮合，所述固定轨道内侧上部连接滑动球侧壁。

所述演示器主体右部具有绘图板固定槽，所述绘图板固定槽内部连接绘图板固定凸起，所述绘图板固定凸起连接绘图板，所述绘图板由透明树脂制成。

有益效果：

演示器主体通过滑动抽拉装置连接底板两端，底板表面具有方格，便于绘制投资分析表，并且能够精准到每个拐点上，方便没读数。所述底板两端具有固定凸起连接槽，所述固定凸起连接槽内部连接转盘固定凸起，所述转盘固定凸起外部连接转盘固定套，所述转盘固定套连接转动啮合盘，所述转动啮合盘上部连接滑动球，在转盘固定套的作用下，转动啮合盘实现转动，进而带动滑动球转动，所述演示器主体中部具有底板滑动槽，所述底板滑动槽两端具有轨道固定槽，所述轨道固定槽内部连接固定轨道，所述固定轨道内部具有滑动球配合槽，所述滑动球配合槽连接滑动球，所述滑动球在滑动球配合槽中滑动，在滑动球与转动啮合盘的共同作用下，底板实现在底板滑动槽内抽拉滑动，便于教师根据需要绘制的图表进行更换方格大小不同的底板，使得绘制的图表更加精准、绘图准确。轨道固定槽两侧连接限位导轨，所述限位导轨上部顶面连接固定轨道，所述固定轨道内侧上部连接滑动球侧壁，固定轨道与转动啮合盘、滑动球相互配合，使得滑动更加稳定，提高了滑动效果。绘图板由透明树脂制成，底板的方格透过绘图板，便于教师直接在绘图板根据方格位置绘制投资分析图表。这种便携式证券投资分析演示器在底板的作用下，能够使得教师绘制的图表更加精准，同时底板更换方便，使用方便。

附图说明

图1为本实用新型所述的便携式证券投资分析演示器结构示意图。

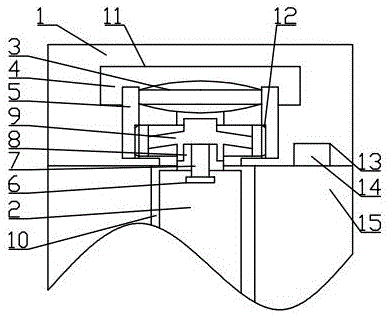

图2为本实用新型所述的滑动抽拉装置结构示意图。

图3为本实用新型所述的便携式证券投资分析演示器侧面结构示意图。

具体实施方式

一种便携式证券投资分析演示器，包括演示器主体1、底板2、滑动抽拉装置，所述演示器主体1通过滑动抽拉装置连接底板2两端，所述滑动抽拉装置包括滑动球3、固定轨道4、限位导轨5，所述底板2表面具有方格，便于绘制投资分析表，并且能够精准到每个拐点上，方便没读数。所述底板2两端具有固定凸起连接槽6，所述固定凸起连接槽6内部连接转盘固定凸起7，所述转盘固定凸起7外部连接转盘固定套8，所述转盘固定套8连接转动啮合盘9，所述转动啮合盘9上部连接滑动球3，在转盘固定套的作用下，转动啮合盘9实现转动，进而带动滑动球3转动，所述演示器主体1中部具有底板滑动槽10，所述底板滑动槽10内部连接底板2，所述底板滑动槽10两端具有轨道固定槽11，所述轨道固定槽11内部连接固定轨道4，所述固定轨道4内部具有滑动球配合槽12，所述滑动球配合槽12连接滑动球3，所述滑动球3在滑动球配合槽12中滑动，在滑动球与转动啮合盘9的共同作用下，底板2实现在底板滑动槽10内抽拉滑动，便于教师根据需要绘制的图表进行更换方格大小不同的底板，使得绘制的图表更加精准、绘图准确。

所述轨道固定槽11两侧连接限位导轨5，所述限位导轨5上部顶面连接固定轨道4，所述固定轨道4内侧下部具有啮合齿条12，所述啮合齿条12连接转动啮合盘9，所述转动啮合盘9与啮合齿条12相互啮合，所述固定轨道4内侧上部连接滑动球3侧壁，固定轨道与转动啮合盘9、滑动球3相互配合，使得滑动更加稳定，提高了滑动效果。

所述演示器主体1右部具有绘图板固定槽13，所述绘图板固定槽13内部连接绘图板固定凸起14，所述绘图板固定凸起14连接绘图板15，所述绘图板15由透明树脂制成，底板2的方格透过绘图板15，便于教师直接在绘图板15根据方格位置绘制投资分析图表。这种便携式证券投资分析演示器在底板的作用下，能够使得教师绘制的图表更加精准，同时底板更换方便，使用方便。
