双面转动式白板的制作方法

本实用新型涉及办公文教用品领域，特别涉及双面转动式白板。

背景技术：

白板作为一种办公文教用品，通常是一种白色的金属板材料制成的书写平面。白板的作用与黑板类似，是一种可反复擦写的书写工具。通常用于教学，会议讨论，或个人与家庭记事。由于白板的作用广泛，且相对于传统的黑板不易产生粉尘，因此此类产品受到了人们的广泛喜爱。基于以上原因，白板具有较大的市场空间。现阶段市场上具有许多种类的各种白板，根据白板的性质分类，可分为单面白板和双面白板。

普通的可旋转双面白板并没有设置使旋转白板固定的装置，所以在白板上写字时，需用手扶住白板，以保证在书写过程中白板不会转动，不利于用户使用；而针对上述问题进行改进的可旋转双面白板，则是在支架两侧上靠近白板的底部位置分别设有旋转螺钉；当白板使用时，旋进螺钉以顶住白板两侧从而保证白板在书写时不会旋转，当要旋转白板时，旋出螺钉，白板即可回转；但是在使用时，需要把两个支架上的螺钉全部旋出或旋进，操作繁琐，不方便用户使用，因此还存在一定的改进空间。

技术实现要素：

本实用新型的目的是提供一种能够快速固定和解除双面白板转动位置的双面转动式白板。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种双面转动式白板，包括两根竖杆和两端铰接于两根竖杆之间的双面白板，所述双面白板的下侧设有固定连接于两根竖杆之间的横梁，所述横梁上竖直开设有第一穿孔，所述第一穿孔内滑移穿设有顶杆，所述顶杆的上端穿过第一穿孔并延伸出，所述顶杆的上端固定有支撑座，所述支撑座上开设有卡槽，所述横梁上设有用以驱动顶杆复位以使卡槽与双面白板保持卡接的弹压式组件。

采用上述方案，铰接在两根竖杆之间的双面白板能够进行翻转，便于更换书写表面，让使用变得更为轻松、简单；横杆能够固定住两根竖杆之间的位置，使支架的结构更加稳固；穿设于第一穿孔的顶杆能够驱动其上端的支撑座进行上下移动；通过弹压式组件能够让卡槽保持与双面白板卡接，避免书写时白板发生意外转动而给人们带来不便；如果需要翻转白板，只需按下支撑座，当卡槽离开白板后即可进行操作；当白板翻面后只需松开支撑座，在弹压式组件的复位作用下，使卡槽重新与白板卡接，更加简单快捷。

作为优选，所述弹压式组件包括固定于横梁的上方且套设于顶杆的套筒、设置于所述套筒内用以抵触套筒的上端面且固定于顶杆的限位板以及套设于顶杆且两端分别抵触于所述限位板和横梁以驱使顶杆复位的弹性件，所述套筒的上端面开设有供顶杆滑移穿设的第二穿孔，所述顶杆的上端穿过第二穿孔并延伸出，所述支撑座位于套筒的上方，所述支撑座与套筒之间留有滑移间隙。

采用上述方案，固定于横梁上的套筒与限位板之间的配合能够避免顶杆离开横梁；由于支撑座和套筒之间留有间隙，使支撑座能够随着顶杆进行上下滑移；当需要更换白板的书写面时，通过向下滑移使卡槽离开白板，使双面白板能够被转动；抵触于横梁和限位板之间的弹性件能够驱使顶杆复位，使支撑座上的卡槽能够自动卡接到白板上，并始终保持卡接状态，方便操作。

作为优选，所述套筒的两侧沿着横梁的长度方向延伸出固定板，所述固定板通过螺钉与横梁固定。

采用上述方案，延伸于套筒两侧的固定板能够平稳地将套筒固定在横梁上，同时保证其受力均匀；螺钉结构简单、拆装方便、固定效果好，能够牢牢将固定板固定在横梁上。

作为优选，所述支撑座的侧面设有沿着垂直于横梁的长度方向且水平延伸的按压板。

采用上述方案，向外延伸的按压板便于驱动支撑座向下压，使双面白板在进行翻转更换书写面时更加方便。

作为优选，所述按压板设有两块，两块所述按压板对称设置于支撑座的两侧。

采用上述方案，使人能够从双面白板的前、后任意侧按压支撑座，更易于操作，增加了适用范围。

作为优选，所述按压板的上表面与支撑座的侧壁之间通过圆弧面过渡。

采用上述方案，过渡于按压板和支撑座之间的圆弧面能够减小应力集中，以降低按压板断裂的风险，从而增加其使用寿命。

作为优选，两根所述竖杆的上端均向下开设有凹槽，所述双面白板的两侧均水平延伸出转轴至对应的凹槽内，所述转轴与凹槽扣接。

采用上述方案，扣接于凹槽内的转轴便于双面白板进行拆装，同时不影响白板的正常翻转。

作为优选，所述竖杆呈管状，其截面形状为垂直于横梁的长腰孔，所述凹槽开设于竖杆上靠近双面白板的管壁上，所述转轴的侧面环设有卡环，所述卡环卡接于凹槽内，所述竖杆的管口处安装有防尘塞。

采用上述方案，管状的竖杆能够增加其强度，同时可以减轻重量，节约用料成本；卡接于管壁凹槽内的卡环能够有效限定转轴的轴向位置，以提升双面白板翻转时的稳定性；防尘塞能够避免灰尘进入到竖杆的管口内。

作为优选，所述支撑座上设有用于检测红外光是否被隔断并输出检测信号的红外线检测单元，所述红外线检测单元上耦接有用于接收检测信号并响应于检测信号的警示单元；当红外线检测单元检测到红外光未被隔断时，所述警示单元工作以实现警示。

采用上述方案，红外线检测单元能够检测双面白板是否卡接在卡槽内，当检测到白板未与卡槽卡接时，其能控制警示单元工作，从而提醒使用者将双面白板进行卡接，避免书写时白板发生意外转动而给人带来不便。

作为优选，所述红外线检测单元包括分别位于卡槽两侧的发射模块与接收模块，所述发射模块用于发射红外光，所述接收模块耦接于发射模块以接收红外光并输出检测信号至警示单元。

采用上述方案，当双面白板未卡接到卡槽内时，发射模块输出的红外光能够被接收模块接收到；反之，当双面白板卡接到卡槽内时，发射模块输出的红外光被白板隔断，导致接收模块无法接收，其控制警示单元报警；采用上述方式能够快速准确地检测支撑座上的卡槽是否已经卡接在双面白板上。

综上所述，本实用新型具有以下有益效果：双面白板能够在两根竖杆之间进行翻转，以更换书写面；顶杆能够在弹压式组件的作用下驱动支撑座上的卡槽与双面白板卡接，以限定双面白板的位置，避免书写时白板发生意外转动；当需要翻转白板时，利用按压板将支撑座向下压，使卡槽离开白板，即可对白板进行翻转操作；更换完书写面以后，放开按压板，使卡槽重新卡接到白板上，从而实现双面白板的快速定位。

附图说明

图1为本实施例的爆炸图；

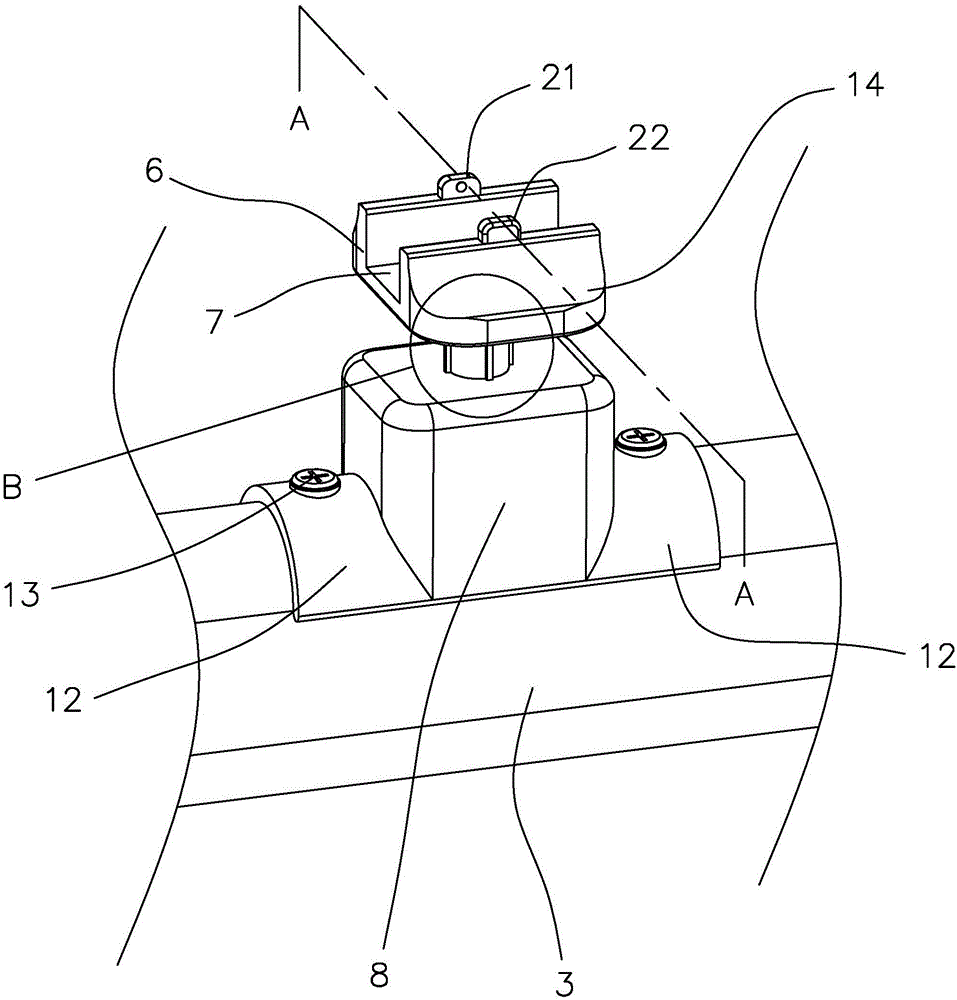

图2为本实施例中支撑座以及弹压式组件的结构示意图；

图3为图2所示A-A的剖视图；

图4为图2所示B部的放大示意图；

图5为图1所示C部的放大示意图；

图6为本实施例中红外线检测单元以及警示单元的模块示意图；

图7为本实施例中红外线检测单元的电路示意图。

图中：1、竖杆；2、双面白板；3、横梁；4、第一穿孔；5、顶杆；6、支撑座；7、卡槽；8、套筒；9、限位板；10、弹性件；11、第二穿孔；12、固定板；13、螺钉；14、按压板；15、凹槽；16、转轴；17、卡环；18、防尘塞；19、红外线检测单元；20、警示单元；21、发射模块；22、接收模块；23、滑杆；24、滑槽。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

本实施例公开的一种双面转动式白板，如图1所示，包括两根竖杆1和两端铰接于两根竖杆1之间的双面白板2，两根竖杆1的底部均固定有底座，以形成支架。双面白板2的下侧设有固定连接于两根竖杆1之间的横梁3，横梁3能够有效固定住两根竖杆1之间的相对位置，以使支架的整体结构更加稳固。如图3所示，横梁3上竖直开设有第一穿孔4，第一穿孔4内滑移穿设有顶杆5，顶杆5的上端穿过第一穿孔4并延伸出，顶杆5的上端固定有支撑座6，支撑座6上开设有卡槽7；通过顶杆5在第一穿孔4内的滑移，能够带动其上端的支撑座6发生相应的上下移动，以使卡槽7靠近或者远离双面白板2。如图2所示，横梁3上设有用以驱动顶杆5复位以使卡槽7与双面白板2保持卡接的弹压式组件。其中第一穿孔4和弹压式组件优选设置于横梁3的中点位置，使卡槽7能够卡接在双面白板2的中间位置，以增加白板的平衡性。

如图2和图3所示，弹压式组件包括固定于横梁3的上方且套设于顶杆5的套筒8、设置于套筒8内用以抵触套筒8的上端面且固定于顶杆5的限位板9以及套设于顶杆5且两端分别抵触于限位板9和横梁3以驱使顶杆5复位的弹性件10，弹性件10优选为压簧，压簧结构简单，且具有较佳的弹性；套筒8的上端面开设有供顶杆5滑移穿设的第二穿孔11，顶杆5的上端穿过第二穿孔11并延伸出；第二穿孔11的孔径应优选大于或者等于顶杆5的截面直径且小于限位板9的直径，使顶杆5能够顺利地在第二穿孔11内滑移，同时限位板9能够起到限位作用，使顶杆5无法滑出套筒8；支撑座6位于套筒8的上方，支撑座6与套筒8之间留有滑移间隙，滑移间隙应优选大于或者等于卡槽7的深度，使支撑座6下压后，卡槽7能够完全离开双面白板2，使其可以顺利地翻转。套筒8的两侧沿着横梁3的长度方向延伸出固定板12，固定板12通过螺钉13与横梁3固定，使支撑座6的受力更加平衡。如图4所示，顶杆5的杆身上周向分布有若干滑杆23，滑杆23的长度方向与顶杆5一致，第二穿孔11上周向开设有若干与滑杆23一一对应且滑移连接的滑槽24；滑杆23与滑槽24的滑移配合能够有效限定顶杆5的周向位置，避免支撑座6发生转动，使卡槽7在卡接双面白板2时更加精准。

如图3所示，支撑座6的侧面设有沿着垂直于横梁3的长度方向且水平延伸的按压板14。按压板14设有两块，两块按压板14对称设置于支撑座6的两侧。按压板14的上表面与支撑座6的侧壁之间通过圆弧面过渡。

需要翻转双面白板2时，先利用按压板14将支撑座6向下压，使卡槽7离开双面白板2，这时弹性件10在限位板9的挤压下开始收缩，当卡槽7完全离开双面白板2时，可以推动白板的边沿，使其发生转动；当白板翻转180°以后，对准白板的下边沿与卡槽7之间的位置，然后放开按压板14，使支撑座6在弹性件10的弹力作用下复位，使卡槽7重新与双面白板2卡接，以使双面白板2完成固定。

如图5所示，两根竖杆1的上端均向下开设有凹槽15，双面白板2的两侧均水平延伸出转轴16至对应的凹槽15内，转轴16与凹槽15扣接。竖杆1呈管状，其截面形状为垂直于横梁3的长腰孔，凹槽15开设于竖杆1上靠近双面白板2的管壁上，转轴16的侧面环设有卡环17，卡环17卡接于凹槽15内，竖杆1的管口处安装有防尘塞18。其中竖杆1的材料优选为铝合金，铝合金具有重量轻、硬度高的优点。

如图5所示，拆卸双面白板2时，先拔掉两根竖杆1端部的防尘塞18，使凹槽15的槽口裸露出来，然后将整块白板向上抬，使转轴16离开凹槽15；当转轴16完全离开凹槽15后，便可将白板从竖杆1上取下。

安装双面白板2时，将白板两侧的转轴16对准各自竖杆1上的凹槽15，然后将凹槽15扣接进去，使转轴16上的卡环17与竖杆1的管壁卡接，最后在竖杆1的端部塞上防尘塞18即可。

如图6所示，支撑座6上设有用于检测红外光是否被隔断并输出检测信号的红外线检测单元19，红外线检测单元19上耦接有用于接收检测信号并响应于检测信号的警示单元20；当红外线检测单元19检测到红外光未被隔断时，警示单元20工作以实现警示。

如图2所示，红外线检测单元19包括分别位于卡槽7两侧的发射模块21与接收模块22，发射模块21用于发射红外光，接收模块22耦接于发射模块21以接收红外光并输出检测信号至警示单元20。

如图7所示，发射模块21包括NE555定时器A1、电阻R1、R2、R3、电容C1、C2和红外发射管L1；NE555定时器A1的1脚接地，电阻R1耦接于NE555定时器A1的2脚和3脚之间；红外发射管L1的阳极耦接于3脚，阴极通过电阻R3接地，电阻R3起到限流的作用，能够有效防止红外发射管L1由于电流过大而损坏；NE555定时器A1的5脚通过电容C2接地；串联连接的电阻R2和电容C1，电阻R2的另一端耦接于电压Vcc，电容C1的另一端接地；NE555定时器A1的6脚耦接于电阻R2和电容C1的连接点；上述连接方式构成了振荡电路，其能输出特定频率的振荡波于红外发射管L1，使红外发射管L1输出特定波长的红外光作用于接收模块22。

如图7所示，接收模块22包括红外接收管L2、电阻R4、R5、R6、R7、R8、R9、电容C3、C4、二极管D1与比较器A2；红外接收管L2的阳极接地，阴极耦接于电容C3的一端；电容C3的另一端耦接于二极管D1的阳极，二极管D1的阴极耦接于电阻R6的一端，电阻R6的另一端耦接于比较器A2的反相输入端；电阻R4的一端耦接于电容C3和二极管D1的连接点，另一端接地；电容C4的一端耦接于二极管D1的阴极，另一端接地；电阻R5的一端耦接于电容C4与电阻R6的连接点，另一端接地；电阻R7的一端耦接于电压E，另一端耦接于比较器A2的同相输入端；电阻R8的一端耦接于比较器A2的同相输入端，另一端接地；电阻R9的一端耦接于比较器A2的输出端，另一端输出检测信号至警示单元20。

如图7所示，电阻R7和R8构成分压电路，为比较器A2的同相输入端提供基准电压，基准电压值由电阻R8在电压E中所占的比值来决定；当红外接收管L2接收到红外光时会产生电流，并且随着红外光的从弱变强，电流也会跟着从小变大，使比较器A2的反相输入端电压逐渐升高；当反相输入端的电压大于同相输入端的基准电压值时，比较器A2通过电阻R9输出低电平信号；反之，当红外接收管L2没有接收到红外光或者红外光很弱时，比较器A2的反相输入端电压接近于零，这时比较器A2通过电阻R9输出高电平信号；其中二极管D1起到整流的作用，电容C4起到滤波的作用，电阻R6起到限流的作用，防止输入比较器A2的电流过大导致比较器A2损坏，电阻R9也起到限流作用，防止比较器A2输出的电流信号过大。

如图6所示，警示单元20包括继电器K、三极管Q、蜂鸣器SP和二极管D；继电器K的线圈的一端耦接于电压V2，另一端耦接于三极管Q的集电极，三极管Q的发射极接地，基极耦接于接收模块22的输出端以接收检测信号；继电器K的常闭触点K-1串联于蜂鸣器SP的供电回路；二极管D与继电器K的线圈反并联；其中三极管Q优选为NPN型。

当支撑座6上的卡槽7与双面白板2卡接时，由发射模块21输出的红外光被白板隔断，使接收模块22输出高电平的检测信号至三极管Q的基极，使三极管Q导通，继电器K的线圈得电吸合，其所对应的常闭触点K-1断开，切断蜂鸣器SP的供电回路，蜂鸣器SP不报警。

反之，当双面白板2未卡接在卡槽7内时，接收模块22能够接收到红外光，因此其输出低电平的检测信号至三极管Q的基极，使三极管Q截止，继电器K的线圈不得电，其常闭触点K-1处于闭合状态，导通蜂鸣器SP的供电回路，使蜂鸣器SP发出警报声，以及时提醒人们将双面白板2固定住，避免其在使用过程中发生意外转动。
