一种具有多个笔头的笔的制作方法

本实用新型属于制笔技术领域，尤其涉及一种具有多个笔头的笔。

背景技术：

在工作学习中需要用到不同颜色及粗细的笔，占用空间，且需要花时间寻找。如何把不同颜色、不同粗细的笔集成到一只笔内，以应对各种需求，是个值得研究的课题。

技术实现要素：

为了解决上述的技术问题，本实用新型的目的是提供一种具有多个笔头的笔，把不同颜色、不同粗细的笔集成到一只笔内，结构简洁，成本低，便携方便，趣味性强既实用又美观。

为了实现上述的目的，本实用新型采用了以下的技术方案：

一种具有多个笔头的笔，包括呈正六棱柱形的笔套和呈正六棱柱形的笔头；在笔套的端面上开设有轴向的正六棱柱形的通孔，多个笔头过盈插接在通孔内，笔头的至少一个侧面标识有笔头颜色和粗细，在笔套的至少一个侧面上设置有用于观察笔头侧面标识的观测窗口，所述窗口与笔头一一对应。把不同颜色、不同粗细的笔集成到一只笔内，结构简洁，成本低，便携方便，趣味性强既实用又美观。

作为优选，所述多个笔头的颜色、粗细各不相同。

作为优选，所述窗口呈环形跑道状。

与现有技术相比，本发明的有益效果是：把不同颜色、不同粗细的笔集成到一只笔内，结构简洁，成本低，便携方便，趣味性强既实用又美观。

附图说明

图1是本实用新型的结构示意图。

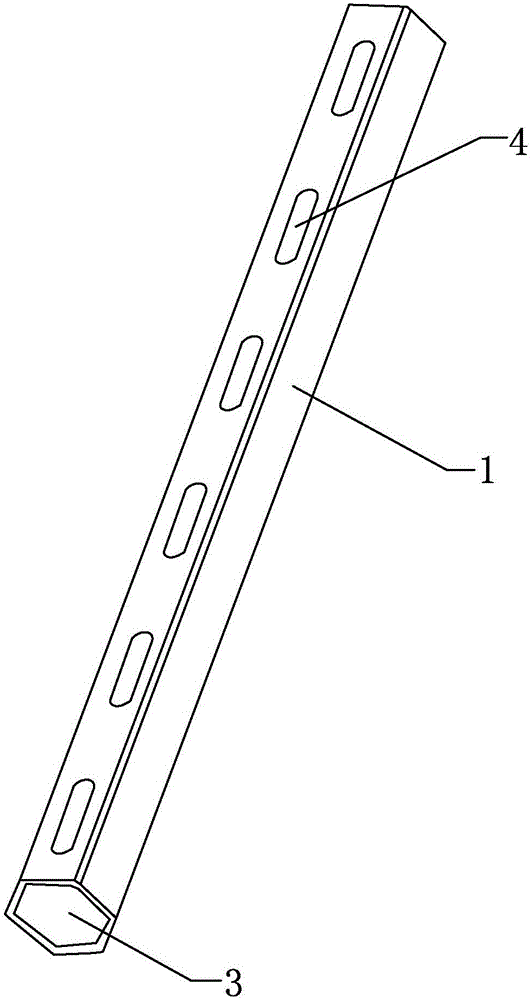

图2是笔套的结构示意图。

图3是笔头的结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式做一个详细的说明。

如图1～图3所示的一种具有多个笔头的笔，包括呈正六棱柱形的笔套1和呈正六棱柱形的笔头2；在笔套1的端面上开设有轴向的正六棱柱形的通孔3，多个笔头2过盈插接在通孔3内，多个笔头2的颜色、粗细各不相同。笔头2的至少一个侧面标识有笔头2颜色和粗细，在笔套1的至少一个侧面上设置有用于观察笔头2的侧面标识的呈环形跑道状的观测窗口4，所述窗口与笔头2一一对应。笔头2的前端设置有笔尖5，笔头2的后端设置有用于容纳笔尖的腔体（图上未标识）。

在安装笔头的过程中，将笔头上带有标识的一面对准带有观测窗口4的一面过盈插接到通孔3内；后一个安装的笔头将之前安装的笔头往前推，直至第一个笔头处于书写位置后停止安装。

此笔由一个笔套和六节笔头组成 笔头是以六边形为基本型的单元体，但笔芯不同，有不同颜色和不同粗细，不同种类的笔头（铅笔,圆珠笔，针管笔等），可组合多种所需的笔组合在一起使用，便携方便，趣味性强既实用又美观。

本说明书中所描述的以上内容仅仅是对本实用新型所作的举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型说明书的内容或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
