一种模拟凸透镜成像的仪器的制作方法

本实用新型涉及一种实验器材，特别涉及一种凸透镜成像规律实验用仪器。

背景技术：

目前在教学中光源多采用蜡烛和实心物屏作为成像物,采用蜡烛火焰作为光源有以下几个优点(1)经济实惠，方便取材(2)便于观察成像,但是缺点也有很多,比如(1)蜡烛的火焰不稳定，空气稍微有波动就会晃动(2)蜡烛不安全，如果在不小心的情况下极易引起火灾(3)蜡烛的火焰照亮的是一个空间而不是所有光线都与凸透镜在一个平面上。

实心物屏优点：(1)成像清晰(2)所成像便于测量,但是也有部分缺点：成像是暗色的，是遮挡光线形成的。

再者采用蜡烛和实心物屏作为成像物体不能直观读取数值，不能直观读取焦距，相距，物距，并不能直观表示三者之间的关系。

技术实现要素：

针对以上问题，本实用新型提供一种实验效果明显，结构简单，便于观察的实验用凸透镜成像规律仪器。

为实现上述目的，本实用新型提供如下技术方案：

一种模拟凸透镜成像的仪器，包括可变轨滑道，所述可变轨滑道包括两个呈椭圆形的滑槽，两个滑槽的离心率相等，且大、小两个滑槽的长半轴之比为2︰1，两个滑槽之间设置有连接槽，可变轨滑道上设置有成像板车、聚光灯车，聚光灯车上设置有聚光灯箱，聚光灯箱内设置有聚光灯， 聚光灯箱朝向凸透镜的一侧设置有可抽插的带孔不透光插板，可变轨滑道的中心位置设置有轴承，轴承上设置有固定杆，固定杆上设置有凸透镜，成像板车上设置有黑色成像板，刻度杆上设置有刻度，刻度杆分别穿过聚光灯车、固定杆、成像板车。

具体的，刻度杆与凸透镜垂直。

具体的，所述轴承与在可变轨滑道固定设置。

具体的，所述凸透镜的焦距大于等于较小的滑槽的短半轴，小于等于较小的滑槽的长半轴。

具体的，所述刻度杆的两端设置有可拆卸的防脱端盖。

本新实用新型凸透镜成像仪器简单、直观、生动形象，能使枯燥的实验变得趣味十足。

附图说明

图1为本实用新型凸透镜成像仪器示意图。

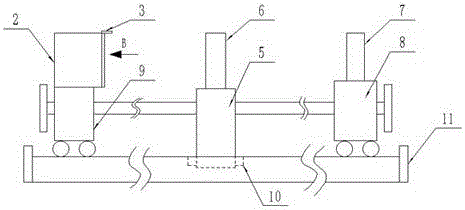

图2为本实用新型凸透镜成像仪器前视图。

图3为图2中B向带孔不透光插板的视图。

图中：1-聚光灯、2-聚光灯箱、3-带孔不透光插板、4-刻度杆、5-固定杆、6-凸透镜、7-黑色成像板、8-成像板车、9-聚光灯车、10-轴承、11-可变轨滑道。

具体实施方式

下面将结合本实用新型凸透镜成像仪器的附图，对本实用新型实施例中的技术方案进行清楚描述。

一种模拟凸透镜成像的仪器，包括可变轨滑道11。所述可变轨滑道11 包括两个呈椭圆形的滑槽，两个滑槽的离心率相等，且两个滑槽的长半轴之比为2︰1，大、小两个滑槽之间设置有连接槽。可变轨滑道11上设置有成像板车8、聚光灯车9。聚光灯车9上设置有聚光灯箱2，聚光灯箱2内设置有聚光灯1，聚光灯箱2朝向凸透镜6的一侧设置有可抽插的带孔不透光插板3。可变轨滑道11的中心位置设置有轴承10，所述轴承10与在可变轨滑道11固定设置。轴承10上设置有固定杆5，固定杆5上设置有凸透镜6。成像板车8上设置有黑色成像板7，刻度杆4上设置有刻度，刻度杆4分别穿过聚光灯车9、固定杆5、成像板车8。刻度杆4与凸透镜6垂直。

所述凸透镜6的焦距大于等于较小的滑槽的短半轴，小于等于较小的滑槽的长半轴。

所述刻度杆4的两端设置有可拆卸的防脱端盖。

插上电源，聚光灯1亮，暂不插入带孔不透光插板3。将聚光灯车9沿着刻度杆4向凸透镜6方向运动，根据光的折射找出凸透镜6的焦点，在刻度杆4上读出凸透镜6的焦距。

插上电源，聚光灯1亮，插入带孔不透光插板3。将聚光灯车9沿刻度杆4移动到在较小滑槽内，将成像板车8沿刻度杆移动到较小滑槽内。聚光灯车9和成像板车8沿着较小滑槽移动，聚光灯车9和成像板车8带动刻度杆4以固定杆5为轴进行旋转，使凸透镜6的镜面一直面朝带孔不透光插板3的方向。在移动过程中观察带孔不透光板3上的孔在黑色成像板7上成像的变化，并在刻度杆4读出物距、相距的数值，直观反映相距、物距不同情况的成像情况。

插上电源，聚光灯1亮，插入带孔不透光插板3。将聚光灯车9沿刻度 杆4移动到在较大滑槽内，将成像板车8沿刻度杆移动到较小滑槽内。聚光灯车9沿着较大滑槽移动和成像板车8沿着较小滑槽移动，聚光灯车9和成像板车8带动刻度杆4以固定杆5为轴进行旋转，使凸透镜6的镜面一直面朝带孔不透光插板3的方向。在移动过程中观察带孔不透光板3上的孔在黑色成像板7上成像的变化，并在刻度杆4读出物距、相距的数值，直观反映相距、物距不同情况的成像情况。

插上电源，聚光灯1亮，插入带孔不透光插板3。将聚光灯车9沿刻度杆4移动到在较小滑槽内，将成像板车8沿刻度杆移动到较大滑槽内。聚光灯车9沿着较小滑槽移动和成像板车8沿着较大滑槽移动，聚光灯车9和成像板车8带动刻度杆4以固定杆5为轴进行旋转，使凸透镜6的镜面一直面朝带孔不透光插板3的方向。在移动过程中观察带孔不透光板3上的孔在黑色成像板7上成像的变化，并在刻度杆4读出物距、相距的数值，直观反映相距、物距不同情况的成像情况。

插上电源，聚光灯1亮，插入带孔不透光插板3。将聚光灯车9沿刻度杆4移动到在较大滑槽内，将成像板车8沿刻度杆移动到较大滑槽内。聚光灯车9沿着较小滑槽移动和成像板车8沿着较大滑槽移动，聚光灯车9和成像板车8带动刻度杆4以固定杆5为轴进行旋转，使凸透镜6的镜面一直面朝带孔不透光插板3的方向。在移动过程中观察带孔不透光板3上的孔在黑色成像板7上成像的变化，并在刻度杆4读出物距、相距的数值，直观反映相距、物距不同情况的成像情况。
