一种用于数位压感笔的新型弹性笔芯的制作方法

本实用新型涉及一种数码绘画用具，尤其涉及一种用于数位压感笔的新型弹性笔芯。

背景技术：

数位压感笔一般用于描线、书法等数码绘画形式，其包括外面的笔筒以及装在笔筒里面的笔芯，而笔芯一般包括空心底座以及与所述空心底座组装在一起的笔尖。传统技术中，所述笔尖是塑料笔尖，塑料笔尖很不耐磨，而且使用时容易晃动，从而影响绘画效果；此外，空心底座与笔尖的组装比较复杂，从而要更换笔尖时，必须借助其他工具才能将笔尖拔出来或者装上去，非常麻烦。

技术实现要素：

本实用新型的目的在于克服上述缺点，提供一种用于数位压感笔的新型弹性笔芯。

为实现上述目的，本实用新型所采用的技术方案是：

一种用于数位压感笔的新型弹性笔芯，包括黄铜空心底座、钛合金笔尖以及弹簧，所述底座内设置有第一内凸缘，所述笔尖自上而下依次包括组装段、缩径段、限位段以及尖端，所述组装段的直径不大于底座的内径但是大于所述第一内凸缘的内径，所述缩径段的直径不大于所述底座的内径，且缩径段上端的直径不大于第一内凸缘的内径，所述限位段的直径大于底座内径，所述笔尖的组装段位于所述底座内，且组装段的下端抵靠于所述第一内凸缘上端，所述弹簧设置于所述底座与笔尖之间，所述笔尖露出于所述底座外的部分上设置有拔芯槽。

所述拔芯槽设置于所述限位段上。

所述缩径段包括上端的第一段与下端的第二段，所述第一段的直径不大于第一内凸缘的内径；所述第二段的直径大于第一段并小于限位段，且所述第二段的直径不大于所述底座的内径。

所述第一内凸缘设置为环形状。

所述底座上设置有第一环形压槽，所述第一环形压槽的内壁即形成为所述第一内凸缘。

所述拔芯槽上套设有一用于标识笔尖型号的标识环。

所述底座内还设置有第二内凸缘，所述第二内凸缘位于所述第一内凸缘上方，所述弹簧上端抵靠于所述第二内凸缘下端，下端抵靠于所述笔尖组装段的上端。

所述第二内凸缘也设置为环形。

所述底座上设置有第二环形压槽，所述第二环形压槽的内壁即形成为所述第二内凸缘。

所述弹簧套设于所述缩径段上，且所述弹簧的上端抵靠于所述底座下端，下端抵靠于所述限位段的上端。

本实用新型的有益效果为：本实用用于数位压感笔的新型弹性笔芯采用钛合金笔尖，钛合金笔尖不生锈，不易磨损，经久耐用，而且使用的时候不晃动，从而适应于描线、书法等数码绘画形式；采用黄铜底座，黄铜底座耐腐蚀，且自润滑，从而进一步方便与笔尖的组装，且黄铜底座具有较长的使用寿命；在底座与笔尖之间设置弹簧，从而使得数位压感笔的压感更加细腻，绘画手感更加接近于使用铅笔在纸面上绘画，从而更适应于描线、书法等数码绘画形式；笔尖限位段上的拔芯槽使得笔尖的更换非常方便。

附图说明

图1为本实用用于数位压感笔的新型弹性笔芯的第一实施例的整体示意图；

图2为本实用用于数位压感笔的新型弹性笔芯的第一实施例的透视图；

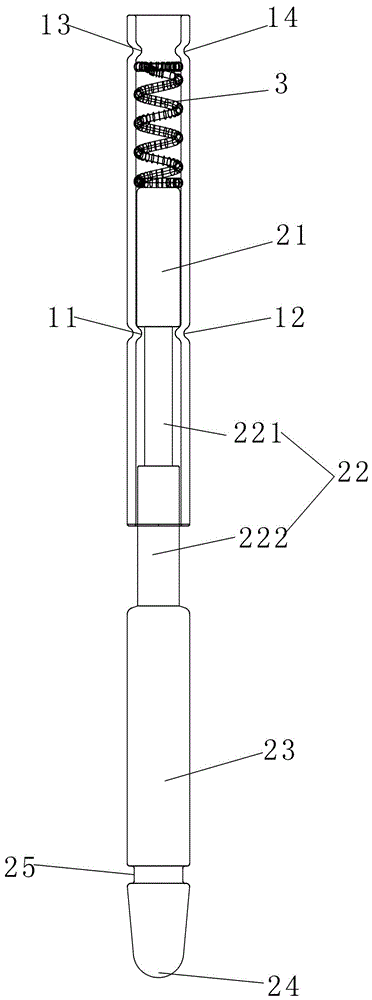

图3为本实用用于数位压感笔的新型弹性笔芯的第一实施例的爆炸缩小示意图；

图4为本实用用于数位压感笔的新型弹性笔芯的第一实施例套上标识环后的示意图；

图5为本实用用于数位压感笔的新型弹性笔芯的第二实施例的透视图。

具体实施方式

第一实施例

如图1、2、3所示，本实用用于数位压感笔的新型弹性笔芯包括空心黄铜底座1、钛合金笔尖2以及弹簧3，所述底座1内设置有第一内凸缘11，所述笔尖2自上而下依次包括组装段21、缩径段22、限位段23以及尖端24，所述组装段21的直径不大于底座1的内径但是大于所述第一内凸缘11的内径，所述缩径段22的直径不大于所述底座1的内径，且缩径段22上端的直径不大于第一内凸缘11的内径，所述限位段23的直径大于底座1内径，所述笔尖2的组装段21位于所述底座1内，且组装段21的下端抵靠于所述第一内凸缘11上端，所述弹簧3设置于所述底座1与笔尖2之间，所述笔尖2露出于所述底座1外的部分上设置有拔芯槽25。

在本实施例中，所述拔芯槽25设置于所述限位段23上，且设置为环形，即于所述限位段23上设置有一圈环形的拔芯槽25。

在本实施例中，所述缩径段22包括上端的第一段221与下端的第二段222，所述第一段221的直径不大于第一内凸缘11的内径；所述第二段222的直径大于第一段221并小于限位段23，且所述第二段222的直径不大于所述底座1的内径。在其他实施例中，所述缩径段22也可以为上下直径一致的结构，且其直径小于第一内凸缘11的内径。

较佳的，所述第一内凸缘11设置为环形状。在本实施例中，所述底座1上设置有第一环形压槽12，所述第一环形压槽12的内壁即形成为所述第一内凸缘11。在实际加工过程中，可以直接在底座1上压出第一环形压槽12。

在其他实施例中，所述第一内凸缘11也可以不设置为环形，而是对称设置的两弧形块，只要其内径略大于笔尖2的组装段21即可。

在本实施例中，所述底座1内还设置有第二内凸缘13，所述第二内凸缘13位于所述第一内凸缘11上方，所述弹簧3上端抵靠于所述第二内凸缘13下端，下端抵靠于所述笔尖组装段21的上端。在弹簧3的弹力下，所述笔尖2的组装段21一直保持抵靠于所述第一内凸缘11上端的状态。

所述第二内凸缘13也设置为环形。较佳的，所述底座1设置有第二环形压槽14，从而所述第二环形压槽14的内壁即形成为所述第二内凸缘13。在实际加工过程中，可以直接在底座1上往内压出第二环形压槽14。

组装本实施例的数位压感笔时，先克服第一内凸缘11的阻力，用力将弹簧3推入所述第一内凸缘11与第二内凸缘13之间,然后继续克服第一内凸缘11的阻力，用力推笔尖2，将笔尖2的组装段21推入到所述弹簧3下端与第一内凸缘11之间，因为缩径段22上端的直径不大于第一内凸缘11的内径，从而不会对该动作形成阻碍；要更换笔尖2时，用指甲扣住所述拔芯槽25，用力往下拉笔尖2即可克服第一内凸缘11的阻力而将笔尖2拔出，无需借助外界工具，从而笔尖2的拆装更换很是方便。

因为所述底座1设置为黄铜底座，笔尖2采用钛合金材料，而黄铜具有自润滑的物理特性，且相对钛合金而言，黄铜具有一定的柔软度，而且钛合金耐磨，从而进一步方便笔尖2与底座1的组装。

如图4所示，所述拔芯槽25上套设有一用于标识笔尖型号的标识环4。实际运用中，可以采用不同颜色的标识环4来表示不同型号的笔尖2，且不同颜色的标识环4还有装饰的作用。在需要更换笔尖2时，先拿下标识环4即可。

较佳的，所述笔尖2采用TC4钛合金。

第二实施例

如图5所示，本实施例与第一实施例的不同点在于：所述底座1′上只设置有第一内凸缘11，所述弹簧3套设于所述缩径段22上，且所述弹簧3的上端抵靠于所述底座1下端，下端抵靠于所述限位段23的上端。

组装本实施例的数位压感笔时，先将弹簧3套设于笔尖2的缩径段22上，然后克服第一内凸缘11的阻力，用力往上推笔尖2，使得笔尖2的组装段21越过第一内凸缘11，在弹簧3弹力的作用下，所述笔尖组装段21的下端抵靠于所述第一内凸缘11的上端，此时，笔尖2、弹簧3以及底座1组装到位；要更换笔尖2时，用指甲扣住所述拔芯槽25，用力往外拉笔尖2即可。

综上所述，本实用用于数位压感笔的新型弹性笔芯采用黄铜底座1，黄铜底座1耐腐蚀，且自润滑，免维护，从而进一步方便笔尖2与底座1的组装，且黄铜底座1具有较长的使用寿命；采用钛合金笔尖2，钛合金笔尖2不生锈，不易磨损，经久耐用，不会因为笔芯磨秃而使压感笔的手感恶化，也不会因为频繁更换笔芯而降低数位压感笔的使用寿命，而且使用的时候不晃动，从而适应于描线、书法等数码绘画形式；笔尖限位段23上的拔芯槽25使得笔尖2的更换操作非常方便；在底座1与笔尖2之间设置弹簧3，从而能够过滤掉因为用户手抖而造成画画断线，描线笔迹自然，过渡平滑，而且压杆更细腻；而且比起传统的塑料笔芯，本实用新型的弹性笔芯直径更大，长度更高，因此可减轻笔迹抖动，用户可以自由握笔，而无需不得不采用垂直于绘画表面的不自然姿势。

在实际生产过程中，尖端24的轮廓经过设计和大量试用而定型，不同生产批次的尖端24直径公差范围严格控制在±5μm，从而保证每一支数位压感笔尖端24的质量稳定性。

在实际生产过程中，也可以应不同画家的要求进行量身定做，比如说可以通过对尖端24进行车坯研磨，即经过数控车床精密加工和人工精密研磨抛光，实现不同的尖端24尖度；可以通过采用不同k值的弹簧3实现不同的弹力，或者通过调整第一环形压槽12与第二环形压槽14之间的相对距离来实现弹簧3的不同弹力，从而实现不同的绘画手感；可以通过调整第一环形压槽11的位置而调整数位压感笔的整体长度，或者在数位压感笔整体长度不变的基础上通过调整第一环形压槽11的位置而制作长度有别的笔尖2。通过以上各种方法，从而全方位为不同画家的习惯进行量身订制。

上述方位描述中，以尖端24所在为下，以底座1所在为上。
