一种智能抗风户外LED显示屏的制作方法

本发明涉及led显示屏技术领域，具体涉及一种智能抗风户外led显示屏。

背景技术：

户外led显示屏，作为未来户外显示广告媒体的新宠，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。拥有媒体展示，信息发布，交通诱导，创意显示等用途。户外led显示屏：面积一般几十平方米至几百平方米甚至更大，亮度高、视角大可在阳光下工作，具有一定的防风、防雨、防水功能。主要用于户外广告、车站、广场、商场等。

户外led显示屏通常以户外媒体的形态出现。户外媒体是指主要建筑物的楼顶和商业区的门前、路边等户外场地设置的发布广告的信息的媒介，主要形式包括路led显示屏、led电子显示屏、led全彩屏、led屏幕、气球、飞艇、车厢、大型充气模型等。

户外led电子屏媒体是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备，属国际领先的高科技产品。该类设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外led屏，陆续取消帆布广告、灯箱广告审批。户外led屏是帆布广告、灯箱广告的理想替代产品。led电子屏媒体分为图文显示媒体和视频显示媒体，均由led矩阵块组成。图文显示媒体可与计算机同步显示汉字、英文文本和图形；视频显示媒体采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、vcd节目以及现场实况。led电子屏媒体显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。

现有技术中的的户外led显示屏，并没有设计专门的抗风保护结构，在遇到大风时，户外led显示屏所承受的风荷非常大，其没有坚实的防风抗风基座，抗风性能很差。

技术实现要素：

本发明的目的在于针对现有技术的缺陷和不足，提供一种智能抗风户外led显示屏，它通过智能化检测风力大小及风向，并及时调整led显示屏的朝向，避免强风直击led显示屏的大风阻面，提高户外led显示屏的使用寿命。

为实现上述目的，本发明采用以下技术方案是：它包含外框1、led显示屏2、旋转机构3、旋转平台4、底柱5、检测装置6、控制器7，所述的底柱5的正上方设置有旋转机构3，led显示屏2镶嵌在外框1的内部，外框1的左右两侧分别设置有减阻尖头11，外框1通过旋转机构3与底柱5旋转连接，旋转平台4固定套接在底柱5上，且旋转平台4位于旋转机构3的正下方，检测装置6设置在外框1外部正上方，控制器7位于外框1的内部。

所述的旋转平台4包含连接筋41、旋转电机42，两个连接筋41的一侧分别固定连接在旋转平台4的左右两侧，且两个连接筋41的另一侧分别固定连接在外框1下部左右两侧，旋转电机42传动连接在旋转平台4的下方。减阻尖头11可较少风对led显示屏的风阻。

所述的检测装置6包含连接块61、连接柱62、风力检测装置63、风向检测装置64、检测接收装置65，连接块61固定连接在外框1的外部正上方，连接柱62垂直固定连接在连接块61的正上方，风向检测装置64位于连接柱62的正上方，风力检测装置63套接在连接柱62上方，且风力检测装置63位于风向检测装置64的正下方，检测接收装置65位于连接柱62的内部，风力检测装置63、风向检测装置64与检测接收装置65之间的连接关系为电性连接。风力检测装置63为检测风力大小的检测装置，风向检测装置64为检测风向的检测装置，风力检测装置63、风向检测装置64将检测的风力、风向数据发送至检测接收装置65。

所述的旋转电机42、旋转机构3、底柱5、外框1之间的连接关系为同轴连接。旋转电机42、旋转机构3、底柱5、外框1之间同轴连接可确保其连接的稳定性。

所述的控制器7与检测接收装置65、旋转电机42之间的连接关系为电性连接。检测接收装置65将接收的风力、风向数据发送给控制器7，控制器7根据led显示屏承受风力大小，计算开启旋转电机42带动旋转平台4旋转，外框1通过旋转机构3与底柱5旋转连接，两个连接筋41的一侧分别固定连接在旋转平台4的左右两侧，且两个连接筋41的另一侧分别固定连接在外框1下部左右两侧，通过两个连接筋41带动外框1旋转，控制器7根据检测接收装置65的风向数据来调节旋转平台4的旋转角度，使减阻尖头11面向强风。

采用上述技术方案后，本发明有益效果为：它通过智能化检测风力大小及风向，并及时调整led显示屏的朝向，避免强风直击led显示屏的大风阻面，提高户外led显示屏的使用寿命。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

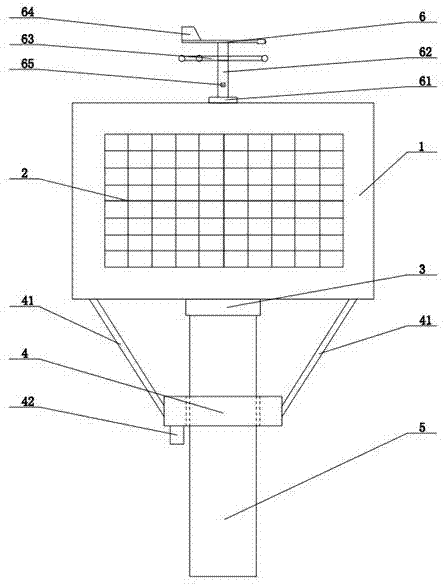

图1是本发明的结构示意图；

图2是本发明的俯视图；

图3是本发明中控制器7的工作原理示意框图。

附图标记说明：外框1、led显示屏2、旋转机构3、旋转平台4、底柱5、检测装置6、控制器7、减阻尖头11、连接筋41、旋转电机42、连接块61、连接柱62、风力检测装置63、风向检测装置64、检测接收装置65。

具体实施方式

参看图1-图3所示，本具体实施方式采用的技术方案是：它包含外框1、led显示屏2、旋转机构3、旋转平台4、底柱5、检测装置6、控制器7，所述的底柱5的正上方设置有旋转机构3，led显示屏2镶嵌在外框1的内部，外框1的左右两侧分别设置有减阻尖头11，外框1通过旋转机构3与底柱5旋转连接，旋转平台4固定套接在底柱5上，且旋转平台4位于旋转机构3的正下方，检测装置6设置在外框1外部正上方，控制器7位于外框1的内部。

所述的旋转平台4包含连接筋41、旋转电机42，两个连接筋41的一侧分别固定连接在旋转平台4的左右两侧，且两个连接筋41的另一侧分别固定连接在外框1下部左右两侧，旋转电机42传动连接在旋转平台4的下方。减阻尖头11可较少风对led显示屏的风阻。

所述的检测装置6包含连接块61、连接柱62、风力检测装置63、风向检测装置64、检测接收装置65，连接块61固定连接在外框1的外部正上方，连接柱62垂直固定连接在连接块61的正上方，风向检测装置64位于连接柱62的正上方，风力检测装置63套接在连接柱62上方，且风力检测装置63位于风向检测装置64的正下方，检测接收装置65位于连接柱62的内部，风力检测装置63、风向检测装置64与检测接收装置65之间的连接关系为电性连接。风力检测装置63为检测风力大小的检测装置，风向检测装置64为检测风向的检测装置，风力检测装置63、风向检测装置64将检测的风力、风向数据发送至检测接收装置65。

所述的旋转电机42、旋转机构3、底柱5、外框1之间的连接关系为同轴连接。旋转电机42、旋转机构3、底柱5、外框1之间同轴连接可确保其连接的稳定性。

所述的控制器7与检测接收装置65、旋转电机42之间的连接关系为电性连接。检测接收装置65将接收的风力、风向数据发送给控制器7，控制器7根据led显示屏承受风力大小，计算开启旋转电机42带动旋转平台4旋转，外框1通过旋转机构3与底柱5旋转连接，两个连接筋41的一侧分别固定连接在旋转平台4的左右两侧，且两个连接筋41的另一侧分别固定连接在外框1下部左右两侧，通过两个连接筋41带动外框1旋转，控制器7根据检测接收装置65的风向数据来调节旋转平台4的旋转角度，使减阻尖头11面向强风。

本发明的工作原理：风力检测装置63为检测风力大小的检测装置，风向检测装置64为检测风向的检测装置，风力检测装置63、风向检测装置64将检测的风力、风向数据发送至检测接收装置65，检测接收装置65将接收的风力、风向数据发送给控制器7，控制器7根据led显示屏承受风力大小，计算开启旋转电机42带动旋转平台4旋转，外框1通过旋转机构3与底柱5旋转连接，两个连接筋41的一侧分别固定连接在旋转平台4的左右两侧，且两个连接筋41的另一侧分别固定连接在外框1下部左右两侧，通过两个连接筋41带动外框1旋转，控制器7根据检测接收装置65的风向数据来调节旋转平台4的旋转角度，使减阻尖头11面向强风，减阻尖头11可较少风对led显示屏的风阻。

采用上述技术方案后，本发明有益效果为：它通过智能化检测风力大小及风向，并及时调整led显示屏的朝向，避免强风直击led显示屏的大风阻面，提高户外led显示屏的使用寿命。

以上所述，仅用以说明本发明的技术方案而非限制，本领域普通技术人员对本发明的技术方案所做的其它修改或者等同替换，只要不脱离本发明技术方案的精神和范围，均应涵盖在本发明的权利要求范围当中。
