一种可清除木屑的木板雕刻机的制作方法

本实用新型涉及一种木板加工装置，具体涉及一种可清除木屑的木板雕刻机，属于木板加工技术领域。

背景技术：

随着我国经济增长和人们生活水平的不断提高，人们越来越重视对建筑物的改造和装修，在改造和装修过程中，木板用量可谓非常之多，因此对雕刻木板需求量越来越大，由此带动了木板加工行业的发展，木板加工行业常用的机械有木板切割机、木板打磨机和木板雕刻机等等，在后期处理之中，尤为木板雕刻为主，木板雕刻机在木板表面雕刻出不同的图案，以此来提高木板的美化效果，但是，传统的木板雕刻机结构过于简单，只是按照需要将木板进行加工，往往忽视了木板加工过程中出现的问题，比如说，木板雕刻过程中产生的木屑由于没有及时清理造成雕刻头在工作过程中发生偏差，增加了木板雕刻成品的残次率，从而影响企业利润的增长。

因此，针对目前市面上木板雕刻机普遍存在的问题，急需对现有的木板雕刻机进行革新与发展，以使其不断适应木板生产加工厂的生产需求。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种可清除木屑的木板雕刻机，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种可清除木屑的木板雕刻机，包括支座、控制舱、线路接口、控制机体、废料箱、出料口、刮板、滑轨、滑块电机控制器、滑块电机、雕刻主机、雕刻头、清理刷、放置板、滑轮、固定夹、电线、通孔和擦拭布，所述支座上侧设有控制舱，所述控制舱左前侧设有线路接口，所述控制舱内部中间位置设有控制机体，所述线路接口通过电线与控制机体相连接，所述控制舱上侧设有废料箱，所述废料箱底部左右两侧分别设有出料口，所述废料箱上部设有滑轨，所述滑轨后侧设有滑块电机控制器，所述滑块电机控制器后侧设有滑块电机，所述滑块电机后侧设有雕刻主机，所述控制机体、滑块电机控制器、滑块电机和雕刻主机分别通过电线相连接，所述雕刻主机上侧设有雕刻头，所述雕刻头通过传动轴与雕刻主机相连接，所述雕刻头左右两侧分别设有清理刷，所述雕刻头通过固定座和传动轴与雕刻主机相连接，所述雕刻头上侧设有放置板，所述放置板左右两端分别设有滑轮，所述放置板表面左部设有通孔，所述放置板右部设有擦拭布。

作为本实用新型的一种优选技术方案，所述出料口上方设有刮 板。

作为本实用新型的一种优选技术方案，所述滑块电机控制器、滑块电机和雕刻主机上方设有防尘罩。

作为本实用新型的一种优选技术方案，所述放置板两侧分别设有固定夹。

作为本实用新型的一种优选技术方案，所述擦拭布可更换清洗。

本实用新型所达到的有益效果是：一种可清除木屑的木板雕刻机，包括支座、控制舱、线路接口、控制机体、废料箱、出料口、刮板、滑轨、滑块电机控制器、滑块电机、雕刻主机、雕刻头、清理刷、放置板、滑轮、固定夹、电线、通孔和擦拭布，使用时，将木板放置在放置板上侧，通过调节固定夹固定木板，通过放置板和固定夹上的滑轮移动木板，通过废料箱、出料口和刮板的配合清理木屑，通过控制机体控制滑块电机控制器，通过滑块电机控制器控制滑块电机，通过滑块电机带动雕刻主机。该装置结构简单、功能齐全，改善了传统雕刻机无法清理木屑的缺点，提高了木板加工效率。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种可清除木屑的木板雕刻机整体结构示意图；

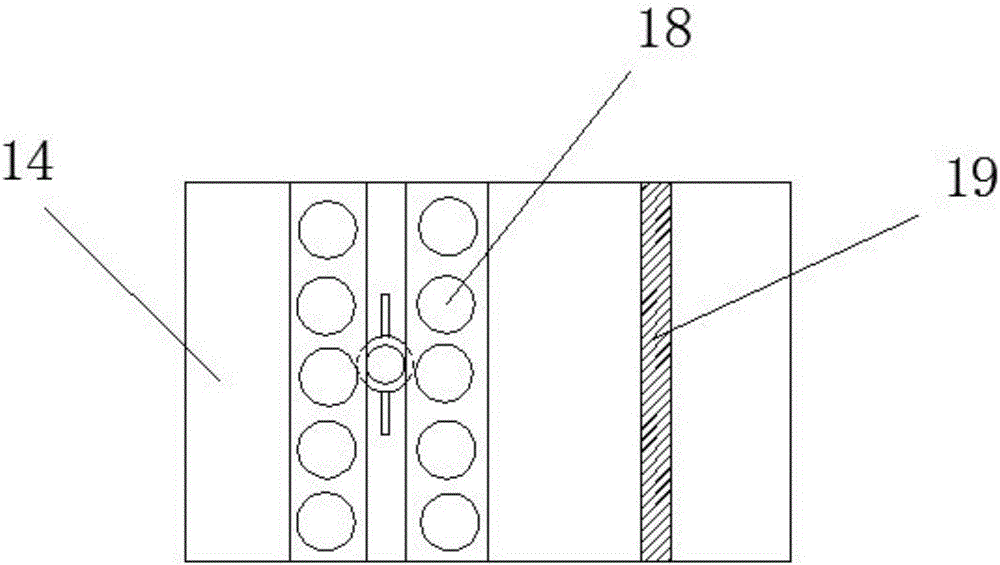

图2是本实用新型实施例所述的一种可清除木屑的木板雕刻机放置板结构示意图；

图中标号：1、支座；2、控制舱；3、线路接口；4、控制机体；5、废料箱；6、出料口；7、刮板；8、滑轨；9、滑块电机控制器；10、滑块电机；11、雕刻主机；12、雕刻头；13、清理刷；14、放置板；15、滑轮；16、固定夹；17、电线；18、通孔；19、擦拭布

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1、图2，本实用新型一种可清除木屑的木板雕刻机，包括支座1、控制舱2、线路接口3、控制机体4、废料箱5、出料口6、刮板7、滑轨8、滑块电机控制器9、滑块电机10、雕刻主机11、雕刻头12、清理刷13、放置板14、滑轮15、固定夹16、电线17、通孔18和擦拭布19，所述支座1上侧设有控制舱2，所述控制舱2左前侧设有线路接口3，所述控制舱2内部中间位置设有控 制机体4，所述线路接口3通过电线17与控制机体4相连接，所述控制舱2上侧设有废料箱5，所述废料箱5底部左右两侧分别设有出料口6，所述废料箱5上部设有滑轨8，所述滑轨8后侧设有滑块电机控制器9，所述滑块电机控制器9后侧设有滑块电机10，所述滑块电机10后侧设有雕刻主机11，所述控制机体4、滑块电机控制器9、滑块电机10和雕刻主机11分别通过电线17相连接，所述雕刻主机11上侧设有雕刻头12，所述雕刻头12通过传动轴与雕刻主机11相连接，所述雕刻头12左右两侧分别设有清理刷13，所述雕刻头12通过固定座和传动轴与雕刻主机11相连接，所述雕刻头12上侧设有放置板14，所述放置板14左右两端分别设有滑轮15，所述放置板14表面左部设有通孔18，所述放置板14右部设有擦拭布19。

所述出料口6上方设有刮板7，方便清理废料箱内的木屑。所述滑块电机控制器9、滑块电机10和雕刻主机11上方设有防尘罩，防止木屑掉入其中。所述放置板14两侧分别设有固定夹16，协助固定木板。所述擦拭布19可更换清洗，有利于循环利用。

需要说明的是，本实用新型为一种可清除木屑的木板雕刻机，在使用该设备进行木板雕刻工作时将木板放置在放置板14上侧，通过调节固定夹16固定木板，通过放置板14和固定夹16上的滑轮15移动木板，通过废料箱5、出料口6和刮板7的配合清理木屑，通过控制机体4控制滑块电机控制器9，通过滑块电机控制器9控制滑块电机10，通过滑块电机10带动雕刻主机11。该装置结构简单、功能齐 全，改善了传统雕刻机无法清理木屑的缺点，提高了木板加工效率。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
