便携式绘画工具组合套件的制作方法

本实用新型涉及一种绘画工具，特别是涉及一种便携式绘画工具组合套件。

背景技术：

在现有技术中，无论是学习美术的学生，还是从事美术工作的人们，出外学习工作时总是要携带全套的绘画工具出行，绘画工具种类繁多，凌乱分散出行携带十分不便。

技术实现要素：

有鉴于此，本实用新型要解决的技术问题在于，提供一种便携式绘画工具组合套件，通过本技术方案，可将图板和绘画工具盒卡装在一个行里车上，拉起行走极为方便，当开始学习工作时，利用行里车作为画架的支承，将图板固定在行里车上进行绘画，不但省却了庞大的图板支架，并且将比较分散的绘画工具集中在一起，免于散落丢失，有效的克服了出行携带的困扰。

为解决上述技术问题，本实用新型的技术方案是这样实现的：一种便携式绘画工具组合套件，包括图板和绘画工具盒，还包括行里车和图板悬挂固定件，所述行里车由底座、后立架、车轮轴、车轮和扶手架构成，所述底座为矩形，后立架由两个竖杆和一个横杆固定连接为H形，两个车轮分别固定在车轮轴的两端上，车轮轴的中部固定在后立架的下端上，后立架的中部与底座后面上沿相铰接，后立架上的车轮轴通过固定螺栓与底座后面下沿相固定，所述扶手架为矩形，扶手架下部插装在后立架的两个竖杆中，扶手架两侧和扶手架的下端通过固定螺栓与后立架的两个竖杆和后立架上的横杆相连。

包括底座前护拦和底座侧护拦，所述行里车的底座两侧和前面上端上设置有两个插装固定孔，底座前护拦和底座侧护拦的两个插脚分别插装在插装固定孔中。

包括图板托钩和图板压板，所述图板托钩为两个分别设置在后立架后面下部两侧，所述图板压板通过螺栓固定在扶手架上，图板下端插装在图板托钩中，图板压板抵压在图板上部外面上。

所述悬挂固定件由固定连杆、上套装固定件、下套装固定件和图板托架构成，上套装固定件和下套装固定件分别套装并固定在固定连杆上，图板托架水平固定在下套装固定件上，在进行绘画工作时，固定连杆通过螺栓固定在扶手架横支撑上，图板下端放置在图板托架上，调整上套装固定件抵压在图板上端上，完成图板悬挂固定。

所述行里车的底座两侧上端的两个插装固定孔之间设置有工作孔，在进行绘画工作时，底座侧护拦一个插脚插装在工作孔中，绘画工具盒上盖向两侧翻开并放置在底座侧护拦上。

本实用新型达到的技术效果如下：一种便携式绘画工具组合套件，通过本技术方案，使从事美术工作的人们，出外学习工作时，可以方便的携带全套的绘画工具出行，不但携带十分不便，并且集成度高，整体性强，提高了作业效率。

附图说明

图1为本实用新型中行里车底座的侧视结构示意图。

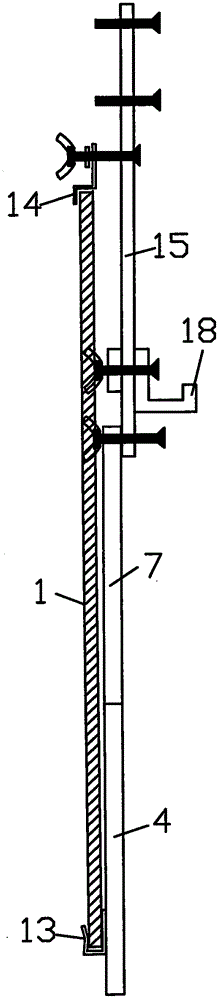

图2为本实用新型中图板的携带放置和图板悬挂固定件安装侧视示意图。

图3为本实用新型在绘画时使用状态图。

图中，1图板、2绘画工具盒、3底座、4后立架、5车轮轴、6车轮、7扶手架、8竖杆、9横杆、10底座前护拦、11底座侧护拦、12插装固定孔、13图板托钩、14图板压板、15固定连杆、16上套装固定件、17下套装固定件、18图板托架、19横支撑、20工作孔、21上盖。

具体实施方式

下面结合附图对本实用新型的实施例作进一步说明。

如图1至图3所示，本实用新型涉及的便携式绘画工具组合套件，包括图 板1和绘画工具盒2，还包括行里车和图板悬挂固定件，所述行里车由底座3、后立架4、车轮轴5、车轮6和扶手架7构成，所述底座3为矩形，后立架4由两个竖杆8和一个横杆9固定连接为H形，两个车轮6分别固定在车轮轴5的两端上，车轮轴5的中部固定在后立架4的下端上，后立架4的中部与底座3后面上沿相铰接，后立架4上的车轮轴6通过固定螺栓与底座3后面下沿相固定，所述扶手架7为矩形，扶手架7下部插装在后立架4的两个竖杆8中，扶手架7两侧和扶手架7的下端通过固定螺栓与后立架4的两个竖杆8和后立架4上的横杆9相连。

包括底座前护拦10和底座侧护拦11，所述行里车的底座3两侧和前面上端上设置有两个插装固定孔12，底座前护拦10和底座侧护拦11的两个插脚分别插装在插装固定孔12中。

包括图板托钩13和图板压板14，所述图板托钩13为两个分别设置在后立架4后面下部两侧，所述图板压板14通过螺栓固定在扶手架7上，图板1下端插装在图板托钩13中，图板压板14抵压在图板1上部外面上。

所述悬挂固定件由固定连杆15、上套装固定件16、下套装固定件17和图板托架18构成，上套装固定件16和下套装固定件17分别套装并固定在固定连杆15上，图板托架18水平固定在下套装固定件17上，在进行绘画工作时，固定连杆15通过螺栓固定在扶手架7的横支撑19上，图板1下端放置在图板托架18上，调整上套装固定件16抵压在图板1上端上，完成图板1悬挂固定。

所述行里车的底座3两侧上端的两个插装固定孔12之间设置有工作孔20，在进行绘画工作时，底座侧护拦11一个插脚插装在工作孔20中，绘画工具盒的上盖21向两侧翻开并放置在底座侧护拦11上。

为了使整体结构更加小巧和紧凑，图板悬挂固定件中的固定连杆15可以设置为两截，并通过搭接和螺栓连接为一体。

以上所述，仅为本实用新型的较佳实施例而已，并非用于限定本实用新型的保护范围。
