一种带有除尘装置的石材雕刻机的制作方法

本实用新型涉及一种雕刻机，特别涉及一种带有除尘装置的石材雕刻机。

背景技术：

石雕是造型艺术的一种，又称雕刻，是雕、刻、塑三种创制方法的总称。是指用各种可塑材料(如石膏、树脂、粘土等)或可雕、可刻的硬质材料(如木材、石头、金属、玉块、玛瑙等)，创造出具有一定空间的可视、可触的艺术形象，借以反映社会生活、表达艺术家的审美感受、审美情感、审美理想的艺术。常用的石材有花岗石、大理石、青石、砂石等。石材质量坚硬耐风化，是大型纪念性雕塑的主要材料。

以往石材的加工多以人工雕刻为主，劳动强度大，所需人工量较大，且生产效率低，不能大量生产，无法适应于巨大的市场需求，并且人工雕刻质量无法保证，即使是同一个工人雕刻出来的两件作品，也无法达到完全相同的品质，现市场上己经出现的石材雕刻机，近几年，我国的数控雕刻机产业有了长足的发展，数控雕刻机的出现节省了雕刻时间，提高了雕刻工艺。

但是，现有的雕刻机没有良好的除尘装置，雕刻过程中从工件材料上脱落的碎屑或粉末会依附在工件上，对雕刻刀具的行进轨迹造成阻碍，对下一步持续雕刻会造成影响，甚至毁坏工件，对施工人员造成很大的健康伤害，并对施工场地造成环境污染。而目前，针对这一施工问题，还没有特别有效的措施，另外，雕刻机在工作时会产生很大振动，发出很大的噪声，影响人的听力。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种带有除尘装置的石材雕刻机。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种带有除尘装置的石材雕刻机，包括机体，所述机体上设置有工作台，所述机体的两侧设置有第一支撑臂和第二支撑臂，所述第一支撑臂通过横梁与所述第二支撑臂连接，所述横梁的内部设置有吸尘总管，所述横梁上设置有Z轴总成箱，所述Z轴总成箱的底部设置有雕刻机主轴，所述雕刻机主轴的底部设置有雕刻头，所述雕刻机主轴的的两侧均设置有吸尘支管，所述吸尘支管均与所述吸尘总管相连接，所述吸尘总管的一侧设置有吸尘器，所述吸尘器的内部设置有集尘箱，所述集尘箱的上端设置有过滤网，所述过滤网的上端设置有风机，所述风机的上端设置有电机，所述电机的上端设置有排风口。

作为本实用新型的一种优选技术方案，所述吸尘总管和吸尘支管均为PE双壁波纹管。

作为本实用新型的一种优选技术方案，所述吸尘支管均是通过三通与所述吸尘总管相连接的。

作为本实用新型的一种优选技术方案，所述机体的底部设置有底座，所述底座通过压缩弹簧和连接板与缓冲板相连接。

作为本实用新型的一种优选技术方案，所述雕刻头是采用冶熔金刚石材料制作的。

本实用新型所达到的有益效果是：本实用新型结构合理，使用方便，适用性广，通过设置除尘器，能有效除去雕刻时产生的粉尘，改善工作环境，通过设置弹簧减震装置，减弱机械震动，降低噪声。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

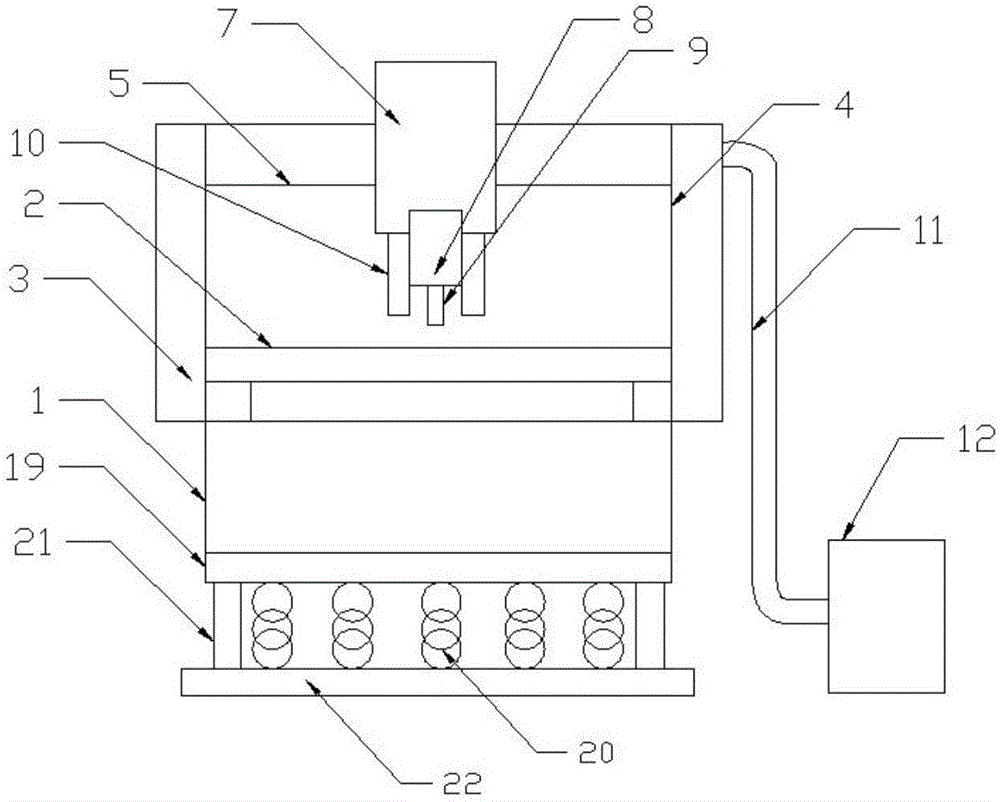

图1是本实用新型的整体结构示意图；

图2是本实用新型的局部结构示意图之一；

图3是本实用新型的局部结构示意图之二；

图中：1、机体；2、工作台；3、第一支撑臂；4、第二支撑臂；5、横梁；6、吸尘总管；7、Z轴总成箱；8、雕刻机主轴；9、雕刻头；10、吸尘支管；11、吸尘总管；12、吸尘器；13、集尘箱；14、过滤网；15、风机；16、电机；17、排风口；18、三通；19、底座；20、压缩弹簧；21、连接板；22、缓冲板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示，本实用新型一种带有除尘装置的石材雕刻机，包括机体1，机体1上设置有工作台2，机体1的两侧设置有第一支撑臂3和第二支撑臂4，第一支撑臂3通过横梁5与第二支撑臂4连接，横梁5的内部设置有吸尘总管6，横梁5上设置有Z轴总成箱7，Z轴总成箱7的底部设置有雕刻机主轴8，雕刻机主轴8的底部设置有雕刻头9，雕刻机主轴8的的两侧均设置有吸尘支管10，吸尘支管10均与吸尘总管11相连接，吸尘总管11的一侧设置有吸尘器12，吸尘器12的内部设置有集尘箱13，集尘箱13的上端设置有过滤网14，过滤网14的上端设置有风机15，风机15的上端设置有电机16，电机16的上端设置有排风口17。

吸尘总管11和吸尘支管10均为PE双壁波纹管，可拉伸性好，化学性质稳定，耐老化，耐环境应力。

吸尘支管10是通过三通18与吸尘总管11相连接的，连接紧密，避免出现泄漏。

机体1的底部设置有底座19，底座19通过压缩弹簧20和连接板21与缓冲板22相连接，能有效减弱机械工作时的震动，降低噪声。

雕刻头9是采用冶熔金刚石材料制作的，高温下抗氧化性好，强度高，耐磨性好，有利于提高工作效率。

具体的，使用时，与市场上普通的石材雕刻机原理基本一致，不同的是，本实用新型带有除尘装置，在进行雕刻工作时，电机16带动风机15转动，在吸尘器12内产生负压，位于雕刻机主轴8两侧的吸尘支管10就会将雕刻产生的粉尘吸入吸尘总管11，然后进入集尘箱13内，另外位于底座19的压缩弹簧20能有效减弱机械的震动，降低噪声。
