光纤支架的制作方法

本发明涉及电力领域，具体而言，涉及一种光纤支架。

背景技术：

目前，在配网自动化改造中，光纤担负着电力设备自动化通信、信息采集等重要信息的传递作用。

然而，光纤电缆在施工完成后，必须符合配电线路运行要求，保证人员和设备的安全。在现有的电力金具目录中，并没有关于光纤电缆跨越电力线路的产品，光纤电缆架设即要满足光纤电缆的施工、运行要求，又要保证线路运行安全。

技术实现要素：

本发明的主要目的在于提供一种光纤支架，以解决现有技术中的光纤电缆架设不方便的问题。

为了实现上述目的，本发明提供了一种光纤支架，包括：主体框架，主体框架的一端用于固定在杆塔上，其中，主体框架另一端设置有支撑部，支撑部具有供光纤穿过的光纤穿设槽，以使光纤通过光纤穿设槽搭设在主体框架上。

进一步地，主体框架包括：第一支撑杆，第一支撑杆的第一端用于与杆塔连接，第一支撑杆的第二端设置有止挡片，止挡片与第一支撑杆的部分杆段形成光纤穿设槽。

进一步地，第一支撑杆的第一端设置有连接部，第一支撑杆通过连接部与杆塔连接，以使主体框架固定设置在杆塔上。

进一步地，连接部上具有多个固定孔，多个固定孔间隔地设置在连接部上，连接部通过穿设在固定孔内的紧固件与杆塔连接。

进一步地，主体框架包括：第二支撑杆，第二支撑杆设置在第一支撑杆上，第二支撑杆远离第一支撑杆的一端设置有止挡片，止挡片与第二支撑杆的部分杆段形成光纤穿设槽，其中，第二支撑杆上的光纤穿设槽与第一支撑杆上的光纤穿设槽平行设置，以使光纤依次穿过两个光纤穿设槽。

进一步地，第一支撑杆为直杆，第二支撑杆包括第一杆段，第一杆段倾斜于第一支撑杆设置。

进一步地，第二支撑杆还包括第二杆段，第二杆段设置在第一杆段远离第一支撑杆的一端，其中，第二杆段与第一支撑杆平行设置，光纤穿设槽设置在第二杆段上。

进一步地，第一支撑杆上具有第一连接孔，第一杆段的一端具有与第一连接孔相适配的第二连接孔，第一杆段和第一支撑杆通过穿设在第一连接孔和第二连接孔内的紧固件连接。

进一步地，第一支撑杆和第二支撑杆的横截面均呈L形。

进一步地，光纤支架还包括绝缘套，绝缘套套设在支撑部上，以使支撑部与光纤绝缘接触。

本发明的光纤支架通过主体框架可以使光纤安全稳定地敷设在光缆架上，其中，主体框架的一端固定在杆塔上，另一端用来支撑待敷设的光纤。在光纤具体架设过程中，将光纤穿过光纤支撑部上的光纤穿设槽，以此使光纤通过光纤穿设槽搭设在主体框架上，解决了现有技术中的光纤电缆架设不方便的问题。

附图说明

构成本申请的一部分的说明书附图用来提供对本发明的进一步理解，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

图1示出了根据本发明的光纤支架的实施例的结构示意图；

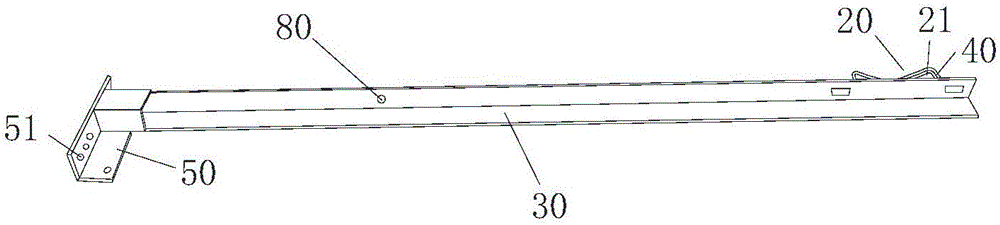

图2示出了根据本发明的光纤支架的第一支撑杆的结构示意图；以及

图3示出了根据本发明的光纤支架的第二支撑杆的结构示意图。

其中，上述附图包括以下附图标记：

10、主体框架；20、支撑部；21、光纤穿设槽；30、第一支撑杆；40、止挡片；50、连接部；51、固定孔；60、第二支撑杆；61、第一杆段；62、第二杆段；70、第二连接孔；80、第一连接孔。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本发明。

本发明提供了一种光纤支架，请参考图1至图3，光纤支架包括：主体框架10，主体框架10的一端用于固定在杆塔上，其中，主体框架10另一端设置有支撑部20，支撑部20具有供光纤穿过的光纤穿设槽21，以使光纤通过光纤穿设槽21搭设在主体框架10上。

本发明的光纤支架通过主体框架10可以使光纤安全稳定地敷设在光缆架上，其中，主体框架10的一端固定在杆塔上，另一端用来支撑待敷设的光纤。在光纤具体架设过程中，将光纤穿过光纤支撑部20上的光纤穿设槽21，以此使光纤通过光纤穿设槽21搭设在主体框架10上，解决了现有技术中的光纤电缆架设不方便的问题。

为了能够保证光纤通过光纤穿设槽21稳定地搭设在主体框架10上，如图1和图2所示，主体框架10包括：第一支撑杆30，第一支撑杆30的第一端用于与杆塔连接，第一支撑杆30的第二端设置有止挡片40，止挡片40与第一支撑杆30的部分杆段形成光纤穿设槽21。通过在主体框架10上设置有第一支撑杆30，其中，第一支撑杆30的第一端设置在杆塔上，通过在第一支撑杆30的第二端设置有止挡片40，止挡片40与第一支撑杆30的部分杆段形成光纤穿设槽21，从而能够保证光纤通过光纤穿设槽21稳定地搭设在主体框架10上。

为了能够使主体框架10固定在杆塔上，第一支撑杆30的第一端设置有连接部50，第一支撑杆30通过连接部50与杆塔连接，以使主体框架10固定设置在杆塔上。通过在第一支撑杆30的第一端设置有连接部50，其中，第一支撑杆30通过连接部50与杆塔连接，可以使主体框架10固定设置在杆塔上。

为了能够使主体框架10稳定地固定在杆塔上，连接部50上具有多个固定孔51，多个固定孔51间隔地设置在连接部50上，连接部50通过穿设在固定孔51内的紧固件与杆塔连接。

为了能够保证光纤稳定地搭设在主体框架10上，如图3所示，主体框架10包括：第二支撑杆60，第二支撑杆60设置在第一支撑杆30上，第二支撑杆60远离第一支撑杆30的一端设置有止挡片40，止挡片40与第二支撑杆60的部分杆段形成光纤穿设槽21，其中，第二支撑杆60上的光纤穿设槽21与第一支撑杆30上的光纤穿设槽21平行设置，以使光纤依次穿过两个光纤穿设槽21。通过在主体框架10上设置有第二支撑杆60，将第二支撑杆60设置在第一支撑杆30上，可以比较方便对光纤形成稳定的支撑作用。

其中，第二支撑杆60远离第一支撑杆30的一端设置有止挡片40，止挡片40与第二支撑杆60的部分杆段形成光纤穿设槽21，通过将第二支撑杆60上的光纤穿设槽21与第一支撑杆30上的光纤穿设槽21平行设置，可以使光纤依次穿过两个光纤穿设槽21，保证光纤能够稳定地搭设在主体框架10上。

为了使用方便，第一支撑杆30为直杆，第二支撑杆60包括第一杆段61，第一杆段61倾斜于第一支撑杆30设置。

如图1所示，为了使第二支撑杆60上的光纤穿设槽21与第一支撑杆30上的光纤穿设槽21平行设置，第二支撑杆60还包括第二杆段62，第二杆段62设置在第一杆段61远离第一支撑杆30的一端，其中，第二杆段62与第一支撑杆30平行设置，光纤穿设槽21设置在第二杆段上。

为了能够使第二支撑杆60设置在第一支撑杆30上，第一支撑杆30上具有第一连接孔80，第一杆段61的一端具有与第一连接孔80相适配的第二连接孔70，第一杆段61和第一支撑杆30通过穿设在第一连接孔80和第二连接孔70内的紧固件连接。通过在第一支撑杆30上设置有第一连接孔80，且第一杆段61的一端具有与第一连接孔80相适配的第二连接孔70，第一杆段61和第一支撑杆30通过穿设在第一连接孔80和第二连接孔70内的紧固件连接。

优选地，第一支撑杆30和第二支撑杆60的横截面均呈L形。

为了防止光纤与支撑部20出现导电接触，光纤支架还包括绝缘套，绝缘套套设在支撑部20上，以使支撑部20与光纤绝缘接触。

针对本发明的光纤支架的具体结构进行说明：

本发明的光纤支架由一条型号为∠60mm×6mm×2000mm的热镀锌角担以及型号为∠50mm×5mm×1800mm的热镀锌角戗组成，其他连接附件，根据安装杆型、位置不同选择不同，连接附件采用热镀锌扁铁抱箍、镀锌穿钉组成。安装角担时，选择合适位置水平安装，抱杆位置采用热镀锌扁铁和镀锌穿钉固定。

从以上的描述中，可以看出，本发明上述的实施例实现了如下技术效果：

本发明的光纤支架通过主体框架10可以使光纤安全稳定地敷设在光缆架上，其中，主体框架10的一端固定在杆塔上，另一端用来支撑待敷设的光纤。在光纤具体架设过程中，将光纤穿过光纤支撑部20上的光纤穿设槽21，以此使光纤通过光纤穿设槽21搭设在主体框架10上，解决了现有技术中的光纤电缆架设不方便的问题。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
