一种口腔显微镜安装架的制作方法

本实用新型涉及一种口腔显微镜安装架。

背景技术：
：

现有的口腔显微镜安装架结构复杂，不易调整显微镜的角度，使用不方便。

因此，确有必要对现有技术进行改进以解决现有技术之不足。

技术实现要素：
：

本实用新型是为了解决上述现有技术存在的问题而提供一种口腔显微镜安装架。

本实用新型所采用的技术方案有：一种口腔显微镜安装架，包括底座、立杆、线路安装座、悬挂架、万向轮、铰接螺栓、拉簧、第一连杆、第二连杆、锁紧螺栓以及悬挂座，所述立杆垂直连接在底座上，线路安装座转动连接在立杆上，悬挂架通过铰接螺栓铰接在线路安装座上，第一连杆的下端铰接在线路安装座上，上端通过锁紧螺栓与第二连杆的下端相铰接，第二连杆的上端铰接在悬挂架上，拉簧设于悬挂架内且一端与铰接螺栓固定连接，另一端与悬挂架固定连接，悬挂座铰接在悬挂架上，万向轮固定连接在底座的底端；

所述悬挂座上设有悬挂槽。

进一步地，所述悬挂架的内壁上设有连接销，拉簧的一端固定于该连接销上。

进一步地，所述线路安装座上设有连接凸台，悬挂架铰接于该连接凸台上。

进一步地，所述底座和立杆之间设有加强板。

进一步地，所述立杆为可伸缩杆，包括子杆、母杆和固定螺钉，所述子杆活动插接在母杆内，固定螺钉螺纹连接在母杆侧壁上，且一端穿过母杆侧壁并抵接在子杆上。

本实用新型具有如下有益效果：

本实用新型结构简单，使用方便，在悬挂架上设有拉簧，在调节悬挂架与线路安装座之间的角度时，拉簧起到缓冲作用，从而避免锁紧螺栓松开后，悬挂架由于自身重力而自由下落，防止悬挂架以及悬挂座的损坏。

附图说明：

图 1 为本实用新型安装架的结构图。

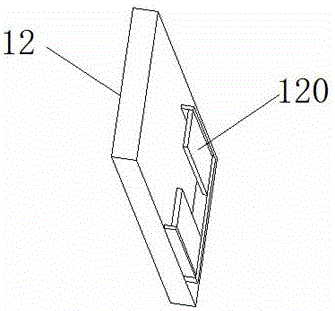

图 2 为本实用新型安装架中悬挂座的结构图。

具体实施方式：

下面结合附图对本实用新型作进一步的说明。

如图1，本实用新型一种口腔显微镜安装架，包括底座1、立杆2、线路安装座3、悬挂架4、万向轮5、铰接螺栓6、拉簧7、第一连杆81、第二连杆82、锁紧螺栓9以及悬挂座12，立杆2固定连接在底座1上且与底座1相垂直，线路安装座3的左端转动连接在立杆2的顶端，右端通过铰接螺栓6与悬挂架4相铰接。第一连杆81的下端铰接在线路安装座3上，上端通过锁紧螺栓9与第二连杆82的下端相铰接，第二连杆82的上端铰接在悬挂架4上，拉簧7设于悬挂架4的内腔中，且拉簧7的左端与铰接螺栓固定连接，右端与悬挂架4固定连接，悬挂座12铰接在悬挂架4上，万向轮5固定连接在底座1的底端。

如图2，为便于将口腔显微镜悬挂于本实用新型安装架上，在悬挂座12上设有悬挂槽120。与之相对应地，在口腔显微镜上设有一挂扣。

本实用新型为便于将拉簧7的右端固定于悬挂架4上，在悬挂架4的内壁上设有连接销41，拉簧7的右端固定于该连接销41上。

本实用新型为便于将悬挂架4铰接于线路安装座3上，在线路安装座3上设有连接凸台31，悬挂架4铰接于该连接凸台31上。

本实用新型中的立杆2为可伸缩杆，包括子杆21、母杆22和固定螺钉23，子杆21活动插接在母杆22内，固定螺钉23螺纹连接在母杆22的侧壁上，且一端穿过母杆22侧壁并抵接在子杆21上。

为增加本实用新型的稳定性，在底座1和立杆2之间设有加强板10。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下还可以作出若干改进，这些改进也应视为本实用新型的保护范围。
