一种手术显微镜悬挂装置的制作方法

本实用新型涉及一种手术显微镜悬挂装置。

背景技术：
：

现有的手术显微镜架结构复杂，不易调整显微镜的角度，使用不方便。

因此，确有必要对现有技术进行改进以解决现有技术之不足。

技术实现要素：
：

本实用新型是为了解决上述现有技术存在的问题而提供一种手术显微镜悬挂装置。

本实用新型所采用的技术方案有：一种手术显微镜悬挂装置，包括底座、电控柜、连接座、悬挂架、万向轮、螺栓、拉簧、压板、压紧螺钉和悬挂座，所述电控柜垂直连接在底座上，连接座转动连接在电控柜上，悬挂架通过螺栓铰接在连接座上，拉簧设于悬挂架内且一端与螺栓固定连接，另一端与悬挂架固定连接，压板设于悬挂架内且一端套设于螺栓上，另一端套设于压紧螺钉上，压紧螺钉螺纹连接在悬挂架上并将压板紧抵于悬挂架上，悬挂座铰接于悬挂架上，万向轮固定连接在底座的底端；

所述悬挂座包括连接部和悬挂部，连接部垂直连接于悬挂部上；所述悬挂部上设有悬挂通孔以及与悬挂通孔相垂直且贯通的螺纹固定孔。

进一步地，所述压板包括连接部和压紧部，所述压紧部倾斜连接在连接部上；在连接部上设有铰接孔，在压紧部上设有腰型孔。

进一步地，所述连接部与压紧部之间的倾斜角度为10°～15°。

进一步地，所述压紧螺钉包括光杆部、螺纹部和压片，所述光杆部与螺纹部固定连接，压片套设于螺纹部上。

进一步地，所述悬挂架的内壁上设有连接销，拉簧的一端固定于该连接销上。

进一步地，所述连接座上设有连接凸台，悬挂架铰接于该连接凸台上。

进一步地，所述底座和电控柜之间设有加强板。

进一步地，所述电控柜内分层设有若干线路夹板，在电控柜的侧壁上设有散热孔。

进一步地，所述线路夹板采用橡胶材料制成，在线路夹板上设有排线槽，在排线槽的侧壁上设有挡线凸台。

进一步地，所述电控柜的顶端固定连接有转轴，该转轴上设有两轴承，所述连接座通过该轴承转动连接在电控柜上。

本实用新型具有如下有益效果：

本实用新型结构简单，使用方便，在悬挂架上设有拉簧，在调节悬挂架与连接座之间的角度时，拉簧起到缓冲作用，从而避免压紧螺钉松开后，悬挂架由于自身重力而自由下落，防止悬挂架以及悬挂座的损坏。

附图说明：

图 1 为本实用新型悬挂装置结构图。

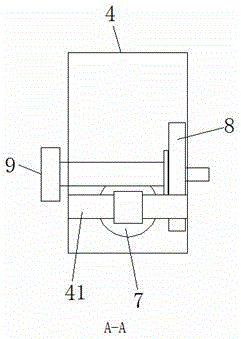

图 2 为本实用新型中拉簧和压板在悬挂架内的剖视图。

图 3 为本实用新型悬挂装置中压板的结构图。

图 4 为本实用新型悬挂装置中压紧螺钉的结构图。

图 5 为本实用新型悬挂装置中电控柜的结构图。

图 6 为本实用新型悬挂装置中线路夹板的结构图。

具体实施方式：

下面结合附图对本实用新型作进一步的说明。

如图1和图2所示，本实用新型一种手术显微镜悬挂装置，包括底座1、电控柜2、连接座3、悬挂架4、万向轮5、螺栓6、拉簧7、压板8、压紧螺钉9和悬挂座12，电控柜2固定连接在底座1上且与底座1相垂直，连接座3的左端转动连接在电控柜2的顶端，右端通过螺栓6与悬挂架4相铰接。拉簧7和压板8均设于悬挂架4的内腔中，且拉簧7的左端与螺栓6固定连接，右端与悬挂架4固定连接；压板8的左端套设于螺栓6上，右端套设于压紧螺钉9上，压紧螺钉9螺纹连接在悬挂架4上，并将压板8紧抵于悬挂架4的内壁上，悬挂座12通过一螺栓6铰接于悬挂架4上，万向轮5固定连接在底座1的底端。

本实用新型中的悬挂座12包括连接部120和悬挂部121，连接部120垂直连接于悬挂部121上。连接部120铰接于悬挂架4上，手术显微镜悬挂于悬挂部121上。为便于手术显微镜悬挂于悬挂部121上，在悬挂部121上设有悬挂通孔122以及螺纹固定孔123，悬挂通孔122与螺纹固定孔123垂直且贯通。手术显微镜通过一连接轴转动连接于悬挂座12的悬挂通孔122内，在螺纹固定孔123螺纹连接一螺钉，用于固定手术显微镜的旋转位置。

如图3，本实用新型中的压板8包括连接部81和压紧部82，压紧部82倾斜连接在连接部81上。在连接部81上设有铰接孔83，在压紧部82上设有腰型孔84。压板8通过铰接孔83套设于螺栓6上，通过腰型孔84套设于压紧螺钉9上。

压板8中连接部81与压紧部82之间的倾斜角度为10°～15°。

如图4，本实用新型中的压紧螺钉9包括同轴设置的光杆部91和螺纹部92，光杆部91的直径大于螺纹部92的直径，在螺纹部92上套设有压片93。压紧螺钉9的螺纹部92穿过压板8上的腰型孔84并螺纹连接在悬挂架4上，拧紧压紧螺钉9，压片93将压板8紧抵在悬挂架4的内壁上。

本实用新型为便于将拉簧7的右端固定于悬挂架4上，在悬挂架4的内壁上设有连接销41，拉簧7的右端固定于该连接销41上。

本实用新型为便于将悬挂架4铰接于连接座3上，在连接座3上设有连接凸台31，悬挂架4铰接于该连接凸台31上。

如图5，为便于将手术显微镜的控制线路安装于电控柜2内，在电控柜2内分层设有若干线路夹板21，手术显微镜的控制线路卡接于线路夹板21上。为便于对电控柜2的散热，在电控柜2的侧壁上设有散热孔22，为防止外界灰尘进入电控柜2内，在散热孔22上设有过滤网（图中未画出）。

如图6，本实用新型中的线路夹板21采用橡胶材料制成，在线路夹板21上设有用于卡接上述控制线路的排线槽210。在排线槽210的侧壁上对称设有两挡线凸台211，该两挡线凸台211能够有效的防止控制线路脱离线路夹板21。

为便于将连接座3转动连接在电控柜2上，在电控柜2的顶端固定连接有转轴33，在该转轴上设有两轴承32，连接座3通过该轴承32转动电控柜2上。

为便于限制连接座3的转动位置，在连接座3的侧壁上螺纹连接有固定螺钉34，该固定螺钉34的一端抵接在转轴33上。

为增加本实用新型的稳定性，在底座1和电控柜2之间设有加强板10。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下还可以作出若干改进，这些改进也应视为本实用新型的保护范围。
