一种导光立方的制作方法

本实用新型属于光学仪器技术领域，涉及光路系统中光学镜片的多角度安装、光束的转折与合束，具体涉及一种导光立方。

背景技术：

在利用激光束对细胞进行快速检测和分选的仪器中，为了一次得到足够多的细胞数据，通常会对细胞进行多荧光染色，也需要配置多种相应波长荧光的接收器。传统的荧光接收器安装位置和光路方向是固定不变的，而且是平面单层布置，荧光光路冗长。当荧光通道增多时，其安装所用的机械零件必须要重新设计和调整，使得光路安装变得更为复杂，成本高且灵活性降低。使用这种固定式预制的光学安装结构的仪器，其可用的荧光通道扩展性和方向的调整性差，仪器体积随通道的增加变的更大。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种新型导光立方，使得光路尽可能缩短，安装体积更紧凑、灵活、整齐。

本实用新型的技术方案如下：

一种导光立方，包括立方基体、光学镜片安装柱、安装柱盖子和连接件；所述立方基体的六个面上均设置有凹槽；所述立方基体设置有贯穿上下两凹槽底面的安装孔，所述光学镜片安装柱放置于安装孔中；所述安装柱盖子与光学镜片安装柱的端面连接,且安装柱盖子安装于所述安装孔的凹槽中；所述左右两面和前后两面的凹槽底面均设置有一对对称的第一通光孔，所述的第一通光孔与光学镜片相适应，所述第一通光孔位于的凹槽中分别安装有所述的连接件，所述的连接件上设置有与第一通光孔相对应的第二通光孔。

本实用新型所述的连接件为方形柱，所述方形柱上设置有贯穿两面的第二通光孔，其余四面上均设置有连接用的螺钉孔。

本实用新型所述的立方基体为正方体，方便组合安装。

本实用新型所述第一通光孔的外侧还设置有安装避光塞的卡槽。

本实用新型所述的光学镜片安装柱由两个侧立的凹型柱的凹槽面背面相靠连接而成，所述凹槽面内设置有安装光学镜片的槽，槽内开有与第一通光孔相适应的第三通光孔，凹型柱的两端面上分别设置有连接安装柱盖子的安装孔。

本实用新型所述安装柱盖子上设置有安装光学镜片安装柱的安装槽和多个螺钉通孔，用于光学安装柱的定位和锁紧。

优选地，所述安装柱盖子上的安装槽为与光学镜片安装柱的端面相适应的圆形安装槽，方便调整光学镜片的角度。

本实用新型的有益效果在于：多个导光立方可以向x、y、z三个方向拓展安装，光束通过本导光立方中安装的分光镜，最终到达多个光信号探测器。光信号探测器设计三边长度与导光立方的尺寸相等，组合尺寸规律，排列整齐，光路空间扩展灵活。

附图说明

图1为本实用新型导光立方的拆分图。

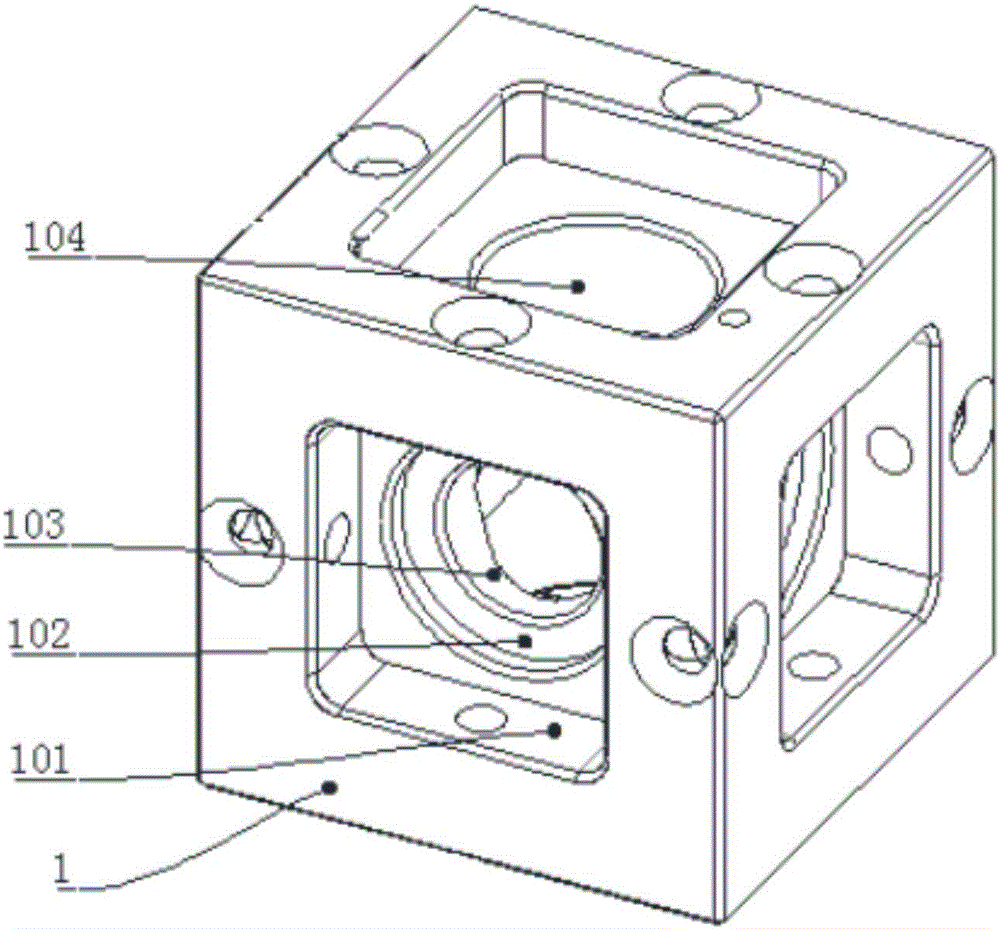

图2为立方基体的结构图。

图3为光学镜片安装柱和安装柱盖子的结构图。

图4为多个导光立方组合的示意图。

图中标记为：1、立方基体，2、光学镜片安装柱，3、安装柱盖子，4、连接件，5、导光立方，6、光信号探测器，101、凹槽，102、安装避光塞的卡槽，103、第一通光孔，104、安装孔，105、第二通光孔，106、螺钉孔，201、第三通光孔，202、安装光学镜片的槽，203、凹型柱，204、安装孔，301、安装槽，302、螺钉通孔。

具体实施方式

下面结合附图对本实用新型的实施例进行详细说明。

实施例1

一种导光立方，如图1和图2所示，包括立方基体1、光学镜片安装柱2、安装柱盖子3和连接件4；所述立方基体1的六个面上均设置有凹槽101；所述的立方基体1设置有贯穿上下两凹槽底面的安装孔104，所述的光学镜片安装柱2放置于安装孔104中，所述安装孔104位于的凹槽中安装有所述的安装柱盖子3，所述的安装柱盖子3与光学镜片安装柱2的端面连接；所述左右两面和前后两面的凹槽底面均设置有一对对称的第一通光孔103，所述的第一通光孔103与光学镜片相适应，所述第一通光孔103位于的凹槽中分别安装有所述的连接件4，所述的连接件4上设置有与第一通光孔103相对应的第二通光孔105。

实施例2

一种导光立方，如图1和图2所示，包括立方基体1、光学镜片安装柱2、安装柱盖子3和连接件4；所述立方基体1的六个面上均设置有凹槽101；所述的立方基体1设置有贯穿上下两凹槽底面的安装孔104，所述的光学镜片安装柱2放置于安装孔104中，所述安装孔104位于的凹槽中安装有所述的安装柱盖子3，所述的安装柱盖子3与光学镜片安装柱2的端面连接；所述左右两面和前后两面的凹槽底面均设置有一对对称的第一通光孔103，所述的第一通光孔103与光学镜片相适应，所述第一通光孔103位于的凹槽中分别安装有所述的连接件4，所述的连接件4上设置有与第一通光孔103相对应的第二通光孔105。

所述的连接件4为方形柱，所述方形柱上设置有贯穿两面的第二通光孔105，其余四面上均设置有用于两两立方基体连接的螺钉孔106。

实施例3

一种导光立方，如图1和图2所示，包括立方基体1、光学镜片安装柱2、安装柱盖子3和连接件4；所述立方基体1的六个面上均设置有凹槽101；所述的立方基体1设置有贯穿上下两凹槽底面的安装孔104，所述的光学镜片安装柱2放置于安装孔104中，所述安装孔104位于的凹槽中安装有所述的安装柱盖子3，所述的安装柱盖子3与光学镜片安装柱2的端面连接；所述左右两面和前后两面的凹槽底面均设置有一对对称的第一通光孔103，所述的第一通光孔103与光学镜片相适应，所述第一通光孔103位于的凹槽中分别安装有所述的连接件4，所述的连接件4上设置有与第一通光孔103相对应的第二通光孔105。

所述的连接件4为方形柱，所述方形柱上设置有贯穿两面的第二通光孔105，其余四面上均设置有用于两两立方基体连接的螺钉孔106。

所述的立方基体1为正方体。

实施例4

一种导光立方，如图1和图2所示，包括立方基体1、光学镜片安装柱2、安装柱盖子3和连接件4；所述立方基体1的六个面上均设置有凹槽101；所述的立方基体1设置有贯穿上下两凹槽底面的安装孔104，所述的光学镜片安装柱2放置于安装孔104中，所述安装孔104位于的凹槽中安装有所述的安装柱盖子3，所述的安装柱盖子3与光学镜片安装柱2的端面连接；所述左右两面和前后两面的凹槽底面均设置有一对对称的第一通光孔103，所述的第一通光孔103与光学镜片相适应，所述第一通光孔103位于的凹槽中分别安装有所述的连接件4，所述的连接件4上设置有与第一通光孔103相对应的第二通光孔105。

所述的连接件4为方形柱，所述方形柱上设置有贯穿两面的第二通光孔105，其余四面上均设置有用于两两立方基体连接的螺钉孔106。

所述的立方基体1为正方体。

所述第一通光孔103的外侧还设置有安装避光塞的卡槽102。

实施例5

一种导光立方，如图1和图2所示，包括立方基体1、光学镜片安装柱2、安装柱盖子3和连接件4；所述立方基体1的六个面上均设置有凹槽101；所述的立方基体1设置有贯穿上下两凹槽底面的安装孔104，所述的光学镜片安装柱2放置于安装孔104中，所述安装孔104位于的凹槽中安装有所述的安装柱盖子3，所述的安装柱盖子3与光学镜片安装柱2的端面连接；所述左右两面和前后两面的凹槽底面均设置有一对对称的第一通光孔103，所述的第一通光孔103与光学镜片相适应，所述第一通光孔103位于的凹槽中分别安装有所述的连接件4，所述的连接件4上设置有与第一通光孔103相对应的第二通光孔105。

所述的连接件4为方形柱，所述方形柱上设置有贯穿两面的第二通光孔105，其余四面上均设置有用于两两立方基体连接的螺钉孔106。

所述的立方基体1为正方体。

所述第一通光孔103的外侧还设置有安装避光塞的卡槽102。

所述的光学镜片安装柱2由两个侧立的凹型柱203的凹槽面背面相靠连接而成，所述凹槽面内设置有安装光学镜片的槽202，槽内开有与第一通光孔103相适应的第三通光孔201，凹型柱203的两端面上分别设置有连接安装柱盖子3的安装孔204。

实施例6

一种导光立方，如图1和图2所示，包括立方基体1、光学镜片安装柱2、安装柱盖子3和连接件4；所述立方基体1的六个面上均设置有凹槽101；所述的立方基体1设置有贯穿上下两凹槽底面的安装孔104，所述的光学镜片安装柱2放置于安装孔104中，所述安装孔104位于的凹槽中安装有所述的安装柱盖子3，所述的安装柱盖子3与光学镜片安装柱2的端面连接；所述左右两面和前后两面的凹槽底面均设置有一对对称的第一通光孔103，所述的第一通光孔103与光学镜片相适应，所述第一通光孔103位于的凹槽中分别安装有所述的连接件4，所述的连接件4上设置有与第一通光孔103相对应的第二通光孔105。

所述的连接件4为方形柱，所述方形柱上设置有贯穿两面的第二通光孔105，其余四面上均设置有用于两两立方基体连接的螺钉孔106。

所述的立方基体1为正方体。

所述第一通光孔103的外侧还设置有安装避光塞的卡槽102。

所述的光学镜片安装柱2由两个侧立的凹型柱203的凹槽面背面相靠连接而成，所述凹槽面内设置有安装光学镜片的槽202，槽内开有与第一通光孔103相适应的第三通光孔201，凹型柱203的两端面上分别设置有连接安装柱盖子3的安装孔204。

所述安装柱盖子3上设置有安装光学镜片安装柱2的安装槽301和多个螺钉通孔302。

所述的安装槽301为与光学镜片安装柱2的端面相适应的圆形安装槽。

以上所述实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
