一种全息三维立体投影屏的制作方法

本实用新型涉及全息影像技术领域，尤其是一种全息三维立体投影屏。

背景技术：

在当今信息时代，人类能够通过图书报纸、电视网络、互联网络、移动通讯网络进行信息的获取与交流。来自这些途径的图文视频信息大部分需要经由显示终端来为人类视觉所感知，因此显示技术在现代社会生活中具有及其重要的地位。显示技术是通过显示影像来描述客观实体，为了做到更加真实地反映所要描述的目标，显示技术的发展经历了由黑白显示到彩色显示，由普通彩色显示到高清晰度彩色显示的过程，直到现在，二维平面显示技术已经取得了很高成就，基本达到人眼直接观察客观世界的分辨效果。

二维显示的显示效果与眼睛直接去观看客观事物产生的真实感、立体感相比仍有很大差异。因此，全息成像技术是下一阶段显示领域的研究热点和发展趋势，然而，当前市场上的全息系统存在无法实现裸眼立体显示和大面积显示的不足。

技术实现要素：

本实用新型提出的一种全息三维立体投影屏，可直接裸眼观察立体图像。

本实用新型的技术方案是这样实现的：

一种全息三维立体投影屏，包括数控快门、分光镜，光束经由所述数控快门，在所述分光镜处分成物光和参考光，其中，

所述物光由第一反射镜和第二反射镜反射，依次通过扩束镜、入射准直透镜，形成光束后进入数字微反射镜，所述数字微反射镜将计算机中输入的图形输出，经过出射透镜7，在毛玻璃散射屏上投影相应图像，所述图像经过散射后投射到狭缝后的全息干板上；

所述参考光通过第三反射镜反射至柱面镜上，形成扇形光，经过所述狭缝投射到所述全息干板上，与所述物光发生干涉，在所述全息干板上形成干涉条纹。

作为优选，所述数控快门及所述全息干板由程控曝光系统控制。

作为优选，所述程控曝光系统由所属计算机控制。

本实用新型通过提供全息三维立体投影屏，其有益效果在于：能够实现大面积大范围三维显示，同时是一种不需借助任何观察辅助器材，直接裸眼观察立体的立体显示技术，并且与立体电视和立体电影相比，实现方法更简洁，成本更低，适宜进行商业化大批量生产。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型全息三维立体投影屏的光路图；

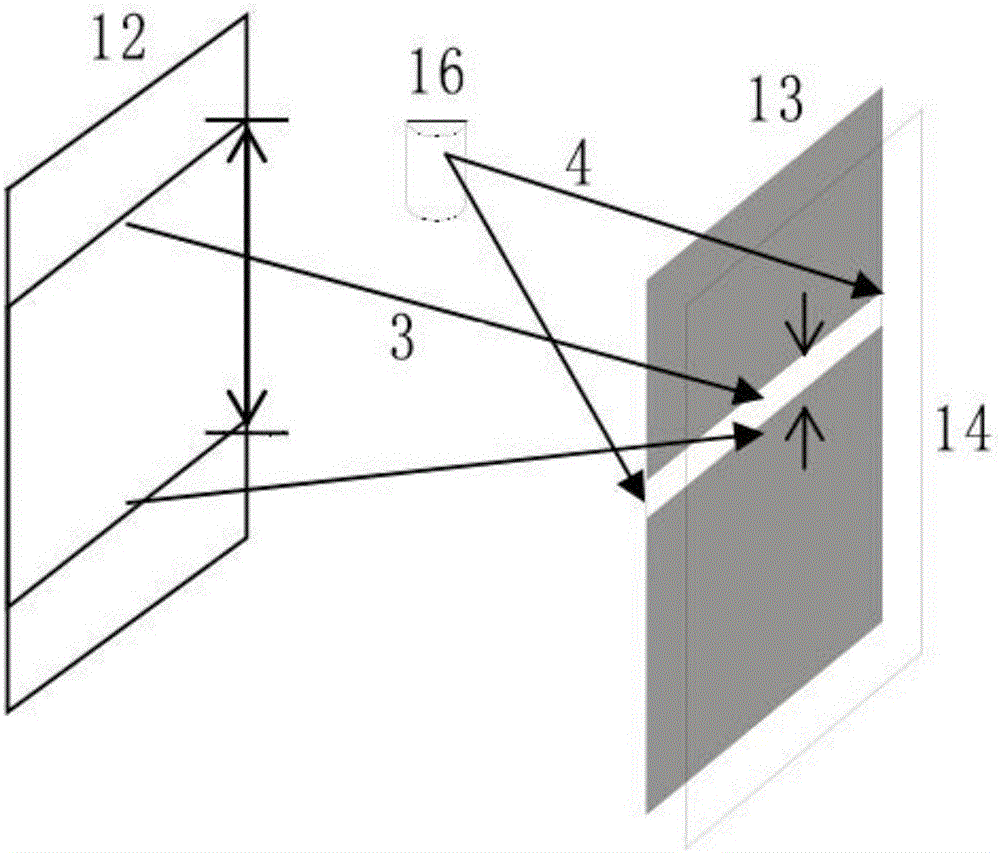

图2为图1中毛玻璃散射屏12与全息干板14之间的光路图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参阅图1～2，本实施例提供的一种全息三维立体投影屏，激光光束经由数控快门1，在分光镜2处分为物光3和参考光4。其中，物光3由第一反射镜5和第二反射镜6反射，依次通过扩束镜7、入射准直透镜8，形成平行光束后进入数字微反射镜9，数字微反射镜9将计算机10中输入的图像输出，经过出射透镜11，在毛玻璃散射屏12上投影出相应图像，该图像经过散射后投射到狭缝13后的全息干板14上。参考光4由第三反射镜15反射到柱面镜16上，扩成扇形光，经过狭缝13投射到全息干板14，与物光3干涉，在全息干板14上记录下干涉条纹。程控曝光系统17控制数控快门1和全息干板14，实现在全息干板14上分区曝光。与此同时，计算机10向数字微反射镜9输入不同图像，并同时控制程控曝光系统17，使每个区域拍摄相应图片。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
