具有三折功能的眼镜弹弓盒的制作方法

本实用新型涉及眼镜技术领域，具体涉及一种具有三折功能的眼镜弹弓盒。

背景技术：

眼镜与人们的生活息息相关，且随着社会的不断发展进步，人们对眼镜的佩戴舒适度的要求越来越高。眼镜可以用来保护眼睛，如防辐射、防强光等等，也可以用来矫正近视、远视、散光等视力问题，提高视觉功能，同时，眼镜还可以用来当作时尚用品，装饰脸部轮廓等，如太阳镜是在太阳强光下保护眼睛不受强光照射，另外还有装饰的作用。以往市场上出售的眼镜，眼镜框与眼镜脚大都通过弹弓盒的连接方式而连接在一起，眼镜腿相对于与眼镜架会快速展开，然而长时间的展开收合过程中，弹弓盒中弹弓芯严重劳损，使弹弓盒的收合性能减弱，影响人们的正常使用佩戴。

技术实现要素：

为了克服背景技术的不足，本实用新型提供一种具有三折功能的眼镜弹弓盒，主要解决了现有的弹弓芯在长期使用后严重劳损而影响正常使用的问题，该具有三折功能的眼镜弹弓盒的结构简单合理，通过弹弓芯上的缺口结构与转动面上的凸出结构相互配合，弹弓芯与弹簧配合的方式，从而放慢眼镜开合到稳定位置的开合速度，减少弹弓芯的劳损，延长弹弓芯使用寿命，大大提高了眼镜整体性能，舒适性好，佩戴方便，损坏率低，使用寿命长，成本低廉。

本实用新型所采用的技术方案是：一种具有三折功能的眼镜弹弓盒，其包括弹弓盒和单牙，所述弹弓盒与单牙通过设置铰链相互连接，弹弓盒包括有弹弓壳、连接块、弹弓芯和弹簧，弹弓壳与连接块为一体式设置，弹弓壳和连接块连接处分别设置有相互连通的弹簧安装槽和弹弓芯安装槽，弹弓芯设置于弹弓芯安装槽内，弹弓芯包括有一体式设置的柱形连接头和连接杆，柱形连接头上设置有缺口结构，连接杆与位于弹簧安装槽内的弹簧相互配合，连接块上设置有与弹弓芯安装槽相互连通的单牙安装槽，单牙一端设置有与单牙安装槽相对应的连接部，连接部和连接块上分别设置有铰链孔I和铰链孔II，连接部还设置有与弹弓芯相配合的转动面，转动面为花边形结构设置，转动面上设置有四个与缺口结构相互对应的凸出结构；所述弹弓壳后端固定连接有圆柱形的眼镜腿，眼镜腿的直径设置为3mm；所述连接块上设置有与所述单牙相互配合的弧面，连接块的宽度设置为8.76mm，其高度设置为9.68mm；所述弹弓壳为圆柱形结构设置，弹弓壳的直径设置为5.76mm；所述单牙另一端固定连接有眼镜框，单牙的宽度设置为2.3mm，且所述连接部的高度设置为4.61mm。

本实用新型的有益效果是：由于采取上述技术方案，该具有三折功能的眼镜弹弓盒的结构简单合理，通过弹弓芯上的缺口结构与转动面上的凸出结构相互配合，弹弓芯与弹簧配合的方式，从而放慢眼镜开合到稳定位置的开合速度，减少弹弓芯的劳损，延长弹弓芯使用寿命，大大提高了眼镜整体性能，舒适性好，佩戴方便，损坏率低，使用寿命长，成本低廉。

附图说明

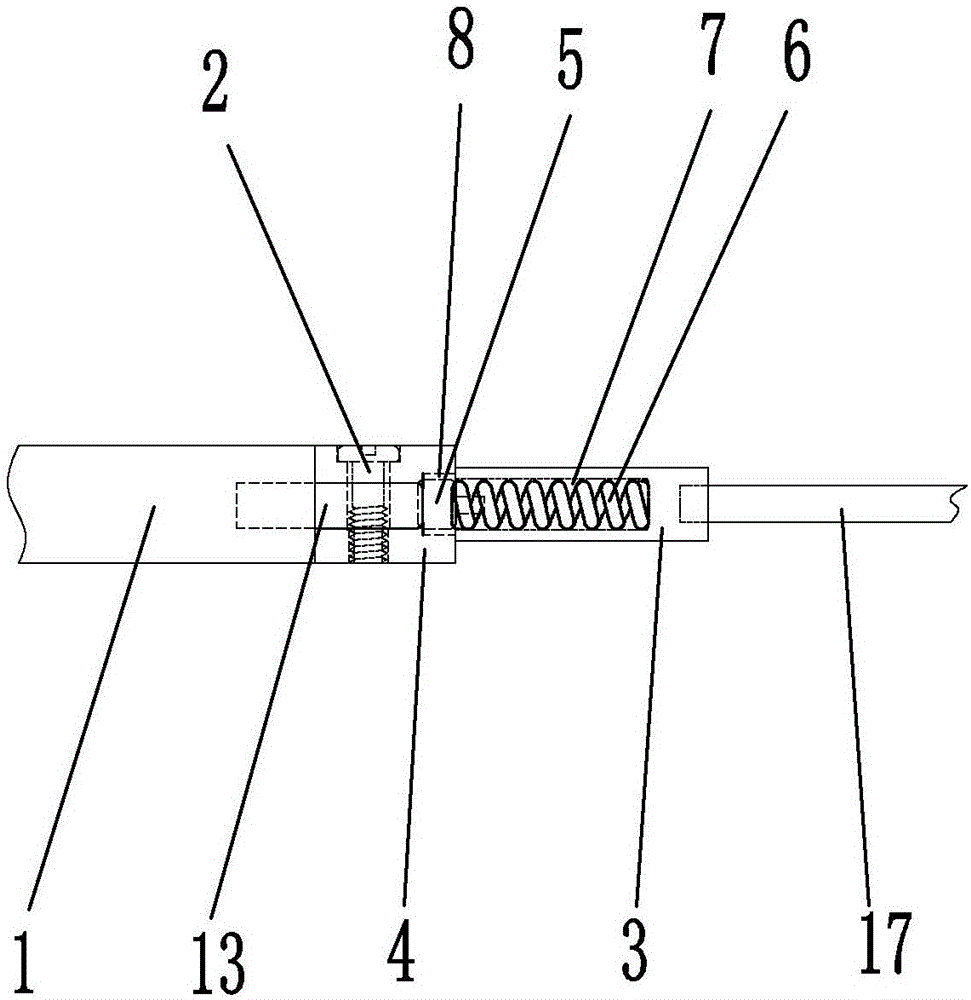

图1为本实用新型的主视图。

图2为本实用新型的仰视图。

图3为本实用新型的使用参考图。

图4为图1中弹弓芯5的主视图。

图5为图1中弹弓芯5的仰视图。

图6为图1中单牙1的主视图。

图7为图1中单牙1的仰视图。

图8为图1中弹弓盒与眼镜腿17的主视图。

图9为图1中弹弓盒与眼镜腿17的仰视图。

图中1、单牙；2、铰链；3、弹弓壳；4、连接块；5、弹弓芯；6、弹簧；7、弹簧安装槽；8、弹弓芯安装槽；9、柱形连接头；10、连接杆；11、缺口结构；12、单牙安装槽；13、连接部；14、铰链孔I；15、铰链孔II；16、凸出结构；17、眼镜腿；18、弧面。

具体实施方式

下面结合附图对本实用新型实施例作进一步说明：

如图1到图9所示，一种具有三折功能的眼镜弹弓盒，其包括弹弓盒和单牙1，所述弹弓盒与单牙1通过设置铰链2相互连接，弹弓盒包括有弹弓壳3、连接块4、弹弓芯5和弹簧6，弹弓壳3与连接块4为一体式设置，弹弓壳3和连接块4连接处分别设置有相互连通的弹簧安装槽7和弹弓芯安装槽8，弹弓芯5设置于弹弓芯安装槽8内，弹弓芯5包括有一体式设置的柱形连接头9和连接杆10，柱形连接头9上设置有缺口结构11，连接杆10与位于弹簧安装槽7内的弹簧6相互配合，连接块4上设置有与弹弓芯安装槽8相互连通的单牙安装槽12，单牙1一端设置有与单牙安装槽12相对应的连接部13，连接部13和连接块4上分别设置有相互对应的铰链孔I 14和铰链孔II 15，连接部13还设置有与弹弓芯5相配合的转动面，转动面为花边形结构设置，转动面上设置有四个与缺口结构11相互对应的凸出结构16，相邻两个凸出结构之间的夹角设置为30度。

所述弹弓壳3后端固定连接有圆柱形的眼镜腿17，眼镜腿17的直径设置为3mm。

所述连接块4上设置有与所述单牙1相互配合的弧面18，弧面18便于连接块4转动，连接块4的宽度设置为8.76mm，其高度设置为9.68mm。

所述弹弓壳3为圆柱形结构设置，弹弓壳3的直径设置为5.76mm。

所述单牙1另一端固定连接有眼镜框，单牙1的宽度设置为2.3mm，且所述连接部13的高度设置为4.61mm。

该具有三折功能的眼镜弹弓盒的结构简单合理，通过弹弓芯5上的缺口结构11与转动面上的凸出结构16相互配合，弹弓芯5与弹簧6配合的方式，从而使弹弓盒转动到稳定位置，大大提高了眼镜整体性能，舒适性好，佩戴方便，损坏率低，使用寿命长，成本低廉。

该具有三折功能的眼镜弹弓盒的结构简单合理，通过弹弓芯5上的缺口结构11与转动面上的凸出结构16相互配合，弹弓芯5与弹簧6配合的方式，从而放慢眼镜开合到稳定位置的开合速度，减少弹弓芯5的劳损，延长弹弓芯5使用寿命，大大提高了眼镜整体性能，舒适性好，佩戴方便，损坏率低，使用寿命长，成本低廉。

各位技术人员须知：虽然本实用新型已按照上述具体实施方式做了描述，但是本实用新型的发明思想并不仅限于此实用新型，任何运用本发明思想的改装，都将纳入本专利专利权保护范围内。
