一种显示面板及显示装置的制作方法

本申请涉及显示技术领域，尤其涉及一种显示面板及显示装置。

背景技术：

参见图1，目前液晶显示器(Liquid Crystal Display，LCD)产品包括显示区(Active Area，AA)和非显示区，其中非显示区包括显示区的周边区域(AA～Sealant，也可以称为Dummy区)和封装(Sealant)区，所述Sealant区即封框胶03对应的区域，所述AA～Sealant区即封框胶所在区域(Sealant区)与AA区之间的区域，所述封框胶03用于将阵列基板01和彩膜基板02进行对盒封装。目前TPC(Tablet PC平板电脑)类产品边框都比较大，边框宽度约在1.7mm左右，Sealant区的宽度大概在0.5mm左右，AA～Sealant区的宽度一般为1.3mm左右。

现有技术中，LCD产品的非显示区与显示区的高度相比，过高或过低。而当AA～Sealant区高度偏高于AA区时，如图2所示，LCD显示的画面边缘就表现为发黄现象；当AA～Sealant区高度偏低于AA区时，如图3所示，LCD显示的画面边缘就表现为发白现象，并且，由于非显示区的低洼现象，还有可能会导致LCD产品的外边缘翘起，高温蒸煮(PCT)和剥离测试(Peel off)均较差，会出现阵列基板和彩膜基板剥离现象，即封装效果较差。

技术实现要素：

本申请实施例提供了一种显示面板及显示装置，用以提高整个显示面板的平整度，避免非显示区与显示区相比过高或过低，从而缓解或避免显示画面周边发黄或发白的现象，并且保证封装的密闭性。

本申请实施例提供的一种显示面板，包括显示区和非显示区，所述显示区和非显示区内均设置有黑矩阵、彩膜层和隔垫物，在垂直于显示面板的方向上，所述非显示区内的黑矩阵、彩膜层、隔垫物的投影具有重叠区域，并且该重叠区域内的黑矩阵、彩膜层、隔垫物的高度之和，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值；或者，在垂直于显示面板的方向上，所述非显示区内的黑矩阵与彩膜层具有第一重叠区域，所述非显示区内的黑矩阵与隔垫物的投影具有第二重叠区域，第一重叠区域内的黑矩阵与彩膜层的高度之和与第二重叠区域内黑矩阵与隔垫物的高度之和中的最大值，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值。

本申请实施例，通过在垂直于显示面板的方向上，所述非显示区内的黑矩阵、彩膜层、隔垫物的投影具有重叠区域，并且该重叠区域内的黑矩阵、彩膜层、隔垫物的高度之和，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值；或者，在垂直于显示面板的方向上，所述非显示区内的黑矩阵与彩膜层具有第一重叠区域，所述非显示区内的黑矩阵与隔垫物的投影具有第二重叠区域，第一重叠区域内的黑矩阵与彩膜层的高度之和与第二重叠区域内黑矩阵与隔垫物的高度之和中的最大值，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值，从而降低非显示区内层结构的高度之和与显示区内层结构的高度之和的偏差，或者使得非显示区内层结构的高度之和等于显示区内层结构的高度之和，提高整个显示面板的平整度，避免非显示区与显示区相比过高或过低，从而缓解或避免显示画面周边发黄或发白的现象，并且保证封装的密闭性。

可选地，若在垂直于显示面板的方向上，所述非显示区内的黑矩阵、彩膜层、隔垫物的投影具有重叠区域，

所述非显示区内的黑矩阵的高度等于所述显示区内的黑矩阵的高度，该重叠区域的彩膜层和隔垫物的高度之和小于显示区内彩膜层和隔垫物的高度之和；或者，

所述非显示区内的黑矩阵的高度小于所述显示区内的黑矩阵的高度，该重叠区域的彩膜层和隔垫物的高度之和等于显示区内彩膜层和隔垫物的高度之和。

可选地，若所述非显示区内的黑矩阵的高度等于所述显示区内的黑矩阵的高度，

所述非显示区内的隔垫物的高度与所述显示区内的隔垫物的高度相等，所述非显示区内的彩膜层的高度小于所述显示区内的彩膜层的高度；

或者，所述非显示区内的彩膜层的高度与所述显示区内的彩膜层的高度相等，所述非显示区内的隔垫物的高度小于所述显示区内的隔垫物的高度。

可选地，若在垂直于显示面板的方向上，所述非显示区内的黑矩阵与彩膜层具有第一重叠区域，所述非显示区内的黑矩阵与隔垫物的投影具有第二重叠区域，

第一重叠区域内的黑矩阵与彩膜层的高度之和，小于第二重叠区域内黑矩阵与隔垫物的高度之和，并且第二重叠区域内的黑矩阵的高度，与显示区内的黑矩阵的高度相等，第二重叠区域内的隔垫物的高度大于显示区内的隔垫物的高度。

可选地，所述隔垫物为主隔垫物。

可选地，所述显示区和非显示区内还设置有辅隔垫物，所述辅隔垫物的高度小于所述主隔垫物的高度。

可选地，所述显示区内的辅隔垫物的高度与所述非显示区内的辅隔垫物的高度相等。

可选地，所述非显示区内的黑矩阵为一整层黑矩阵。

本申请实施例提供的一种显示装置，包括本申请实施例提供的所述的显示面板。

附图说明

为了更清楚地说明本申请实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简要介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域的普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

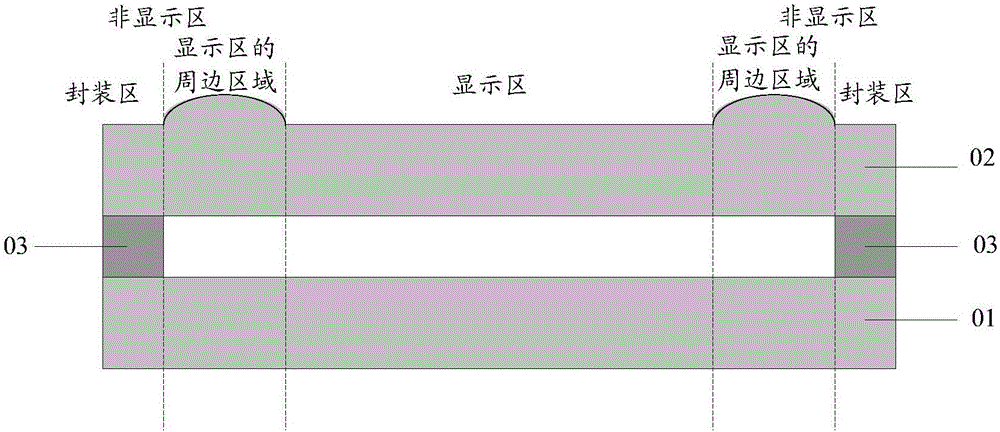

图1为现有技术中的LCD产品的不同区域结构示意图；

图2为现有技术中的LCD产品的非显示区高于显示区的结构示意图；

图3为现有技术中的LCD产品的非显示区低于显示区的结构示意图；

图4为本申请实施例提供的一种显示面板的结构示意图；

图5为本申请实施例提供的另一种显示面板的结构示意图；

图6为本申请实施例提供的第三种显示面板的结构示意图。

具体实施方式

本申请实施例提供了一种显示面板及显示装置，用以提高整个显示面板的平整度，避免非显示区与显示区相比过高或过低，从而缓解或避免显示画面周边发黄或发白的现象，并且保证封装的密闭性。

本申请实施例提供的一种显示面板，包括显示区和非显示区，所述显示区和非显示区内均设置有黑矩阵、彩膜层和隔垫物，在垂直于显示面板的方向上，所述非显示区内的黑矩阵、彩膜层、隔垫物的投影具有重叠区域，并且该重叠区域内的黑矩阵、彩膜层、隔垫物的高度之和，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值；

或者，在垂直于显示面板的方向上，所述非显示区内的黑矩阵与彩膜层具有第一重叠区域，所述非显示区内的黑矩阵与隔垫物的投影具有第二重叠区域，第一重叠区域内的黑矩阵与彩膜层的高度之和与第二重叠区域内黑矩阵与隔垫物的高度之和中的最大值，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值。

其中，所述预设阈值，可以根据实际需要而定，例如是很小的一个数值，甚至可以是小于1um的值。所述的差值可以是大于或等于0，且小于该预设阈值的数值。只要根据实际需要，相比现有技术，可以降低非显示区内层结构的高度之和与显示区内层结构的高度之和的偏差，或者使得非显示区内层结构的高度之和等于显示区内层结构的高度之和，提高整个显示面板的平整度，就可以避免非显示区与显示区相比过高或过低，从而缓解或避免显示画面周边发黄或发白的现象，并且保证封装的密闭性。

本申请实施例中所述的彩膜层，例如是红绿蓝(RGB)树脂(Resin)层，当然也可以是其他颜色组合的彩色树脂层。

本申请实施例中所述的隔垫物，较佳地为柱状隔垫物(Post Spacer，PS)，当然还可以为其他形状的隔垫物。

可选地，如图4、5、6所示，所述非显示区内的黑矩阵(BM)为一整层黑矩阵，所述显示区内的黑矩阵是镂空设计的，划分出不同的子像素区，每一子像素区内填充彩膜层中的R树脂、G树脂、B树脂中的一种颜色的树脂。

本申请实施例较佳的实现方式是将显示区的周边区域内的层结构，在垂直于显示面板的方向上依次设置为黑矩阵(也可以称为Dummy BM)、彩膜层(也可以称为Dummy RGB树脂层)、隔垫物(也下可以称为Dummy PS)，其中，周边区域内的Dummy RGB树脂层使用单独一张掩膜(Mask)制作，例如，Dummy RGB树脂层的层厚度较AA区的RGB树脂层厚度低0.35um；Dummy PS的高度与AA区的PS高度相同，如图4所示，这样实际制作出来显示面板的周边区域就不会出现偏高导致的周边发黄现象，也不会出现偏低导致的周边发白和高温蒸煮测试导致的TFT和CF分离的现象。

具体地，参见图4，本申请实施例提供的一种显示面板，包括显示区和非显示区，所述显示区和非显示区内的玻璃基板102下方均设置有黑矩阵103、彩膜层104和隔垫物105/106，其中所述的非显示区具体可以为AA～Sealant区域，在垂直于显示面板或者是垂直于阵列基板101的方向上，AA～Sealant区域内的黑矩阵301、彩膜层302、隔垫物305的投影具有重叠区域，并且该重叠区域内的黑矩阵301、彩膜层302、隔垫物305的高度之和，与AA区内的彩膜层103和隔垫物105的高度之和的差值为零，即相等。在Sealant区，该显示面板还包括封框胶303。由图4可见，AA～Sealant区域内的黑矩阵301是一整层结构，而AA区内的黑矩阵103是镂空设计的，即从图4所示的剖面图来看AA区内的黑矩阵是间隔设置的，每相邻两个黑矩阵之间设置一个颜色的树脂结构，具体地，R、G、B树脂按照R、G、B的顺序依次重复排列在黑矩阵之间。所述隔垫物305和隔垫物105均可以称为主隔垫物，参见图4，AA～Sealant区域和AA区域内可以设置有多个隔垫物，除了主隔垫物，在显示区内还设置有辅隔垫物106，在AA～Sealant区域内还设置有辅隔垫物304，任一所述辅隔垫物的高度均小于任一所述主隔垫物的高度。

可选地，所述显示区内的辅隔垫物的高度与所述非显示区内的辅隔垫物的高度相等。

可选地，若在垂直于显示面板的方向上，所述非显示区内的黑矩阵、彩膜层、隔垫物的投影具有重叠区域，

所述非显示区内的黑矩阵的高度等于所述显示区内的黑矩阵的高度，该重叠区域的彩膜层和隔垫物的高度之和小于显示区内彩膜层和隔垫物的高度之和；或者，

所述非显示区内的黑矩阵的高度小于所述显示区内的黑矩阵的高度，该重叠区域的彩膜层和隔垫物的高度之和等于显示区内彩膜层和隔垫物的高度之和。

可选地，若所述非显示区内的黑矩阵的高度等于所述显示区内的黑矩阵的高度，

所述非显示区内的隔垫物的高度与所述显示区内的隔垫物的高度相等，所述非显示区内的彩膜层的高度小于所述显示区内的彩膜层的高度，例如所述非显示区内的彩膜层的高度比所述显示区内的彩膜层的高度小0.35um；

或者，所述非显示区内的彩膜层的高度与所述显示区内的彩膜层的高度相等，所述非显示区内的隔垫物的高度小于所述显示区内的隔垫物的高度，

图4所示结构，达到的效果是AA～Sealant区域和AA区的高度差为零，当然，也可以有一定的高度差，例如，参见图5，本申请实施例提供的另一种显示面板，包括显示区和非显示区，所述显示区和非显示区内的玻璃基板102之下均设置有黑矩阵、彩膜层和隔垫物，其中所述的非显示区具体可以为AA～Sealant区域，AA～Sealant区域内包括黑矩阵107、彩膜层108、隔垫物110、隔垫物111，其中，隔垫物110和隔垫物111的高度可以相等，也可以不等，例如隔垫物111作为主隔垫物，隔垫物110作为辅隔垫物，隔垫物111高度高于隔垫物110。在Sealant区，该显示面板还包括封框胶109。

在垂直于显示面板或者是垂直于阵列基板101的方向上，黑矩阵107、彩膜层108、隔垫物111的投影具有重叠区域，并且该重叠区域内的黑矩阵107、彩膜层108、隔垫物111的高度之和，与AA区内的彩膜层103和隔垫物105的高度之和的差值小于预设阈值，即AA～Sealant区域可以比AA区高一点，如图5所示，当然，也可以AA～Sealant区域比AA区低一点，只要相比现有技术，可以缓解显示画面周边发黄或发白的现象，并且保证封装的密闭性即可。

除以上具体实现方式之外，AA～Sealant区域内层结构的设置还可以有其他实现方式，可以保持AA～Sealant区域内的黑矩阵、彩膜层、隔垫物中的一层或两层结构的高度与AA区的相同层结构的高度一致，而改变其他层结构的高度，以使得在垂直于显示面板的方向上，当AA～Sealant区域内的黑矩阵、彩膜层、隔垫物的投影具有重叠区域时，该重叠区域内的黑矩阵、彩膜层、隔垫物的高度之和，与AA区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值，所述其他实现方式在此不再赘述。

除了图4、图5所示的实施例，本申请实施例中，在垂直于显示面板的方向上，非显示区内的黑矩阵与彩膜层具有第一重叠区域，非显示区内的黑矩阵与隔垫物的投影具有第二重叠区域，第一重叠区域内的黑矩阵与彩膜层的高度之和与第二重叠区域内黑矩阵与隔垫物的高度之和中的最大值，与显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值。也就是说，在垂直于显示面板的方向上，非显示区内的黑矩阵、彩膜层、隔垫物可以不存在共同的重叠区域，只要非显示区内的黑矩阵、彩膜层、隔垫物的高度设置，能避免非显示区与显示区相比过高或过低，从而缓解或避免显示画面周边发黄或发白的现象，并且保证封装的密闭性即可。

例如，在垂直于显示面板的方向上，Dummy RGB树脂层和Dummy PS不交叠设计。参见图6，本申请实施例提供的另一种显示面板，包括显示区和非显示区，所述显示区和非显示区内的玻璃基板102之下均设置有黑矩阵、彩膜层和隔垫物，其中所述的非显示区具体可以为AA～Sealant区域，AA～Sealant区域内包括黑矩阵201、彩膜层202、隔垫物204，其中，AA～Sealant区域内还可以包括其他隔垫物，隔垫物204是最高的隔垫物。在Sealant区，该显示面板还包括封框胶203。

在垂直于显示面板或者是垂直于阵列基板101的方向上，AA～Sealant区域内黑矩阵201和隔垫物204的投影具有重叠区域，并且该重叠区域内的黑矩阵201和隔垫物204的高度之和，与AA区内的彩膜层103和隔垫物105的高度之和的差值小于预设阈值，即可以AA～Sealant区域比AA区低一点，如图6所示，也可以AA～Sealant区域比AA区高一点，当然，只要相比现有技术，可以缓解显示画面周边发黄或发白的现象，并且可以避免Sealant区的外边缘翘起，避免出现阵列基板和彩膜基板剥离现象，保证封装的密闭性即可。

本申请实施例提供的一种显示装置，包括本申请实施例提供的所述的显示面板。该显示装置，例如可以是LCD，具体地，可以电视、手机、PAD、电脑等产品。

综上所述，本申请实施例，通过在垂直于显示面板的方向上，所述非显示区内的黑矩阵、彩膜层、隔垫物的投影具有重叠区域，并且该重叠区域内的黑矩阵、彩膜层、隔垫物的高度之和，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值；或者，在垂直于显示面板的方向上，所述非显示区内的黑矩阵与彩膜层具有第一重叠区域，所述非显示区内的黑矩阵与隔垫物的投影具有第二重叠区域，第一重叠区域内的黑矩阵与彩膜层的高度之和与第二重叠区域内黑矩阵与隔垫物的高度之和中的最大值，与所述显示区内的彩膜层和隔垫物的高度之和的差值，小于预设阈值，从而降低非显示区内层结构的高度之和与显示区内层结构的高度之和的偏差，或者使得非显示区内层结构的高度之和等于显示区内层结构的高度之和，提高整个显示面板的平整度，避免非显示区与显示区相比过高或过低，从而缓解或避免显示画面周边发黄或发白的现象，并且保证封装的密闭性。

显然，本领域的技术人员可以对本申请进行各种改动和变型而不脱离本申请的精神和范围。这样，倘若本申请的这些修改和变型属于本申请权利要求及其等同技术的范围之内，则本申请也意图包含这些改动和变型在内。
