一种医学影像夹胶片用节能型读片器的制作方法

本实用新型涉及医疗器械技术领域，特别涉及一种医学影像夹胶片用节能型读片器。

背景技术：

医学影像是指为了医疗或医学研究，对人体或人体某部分，以非侵入方式取得内部组织影像的技术与处理过程。它包含以下两个相对独立的研究方向：医学成像系统和医学图像处理。前者是指图像形成的过程，包括对成像机理、成像设备、成像系统分析等问题的研究；后者是指对已经获得的图像作进一步的处理，其目的是或者是使原来不够清晰的图像复原，或者是为了突出图像中的某些特征信息，或者是对图像做模式分类等等，作为一门科学，医学影像属于生物影像，并包含影像诊断学、放射学、内视镜、医疗用热影像技术、医学摄影和显微镜。另外，包括脑波图和脑磁造影等技术，虽然重点在于测量和记录，没有影像呈显，但因所产生的数据俱有定位特性(即含有位置信息)，可被看作是另外一种形式的医学影像。

医学影像读片器的出现大大方便了医学影像的读取，但是目前阶段的医学影像读片器存在诸多的不足之处。

现有技术中的医学影像读片器使用不方便，非专业人士无法使用，影像读取不够精确的问题。

技术实现要素：

本申请提供的一种医学影像夹胶片用节能型读片器，解决了或部分解决了现有技术中的医学影像读片器使用不方便，影像读取不够精确的技术问题，实现了操作简便，能精确读取胶片信息的技术效果。

本申请提供了一种医学影像夹胶片用节能型读片器，包括：

胶片放置板，开设有容置胶片的胶片放置槽；

胶片扫描器，对应所述胶片放置槽设置，以扫描所述胶片并获得胶片信息；

读片器，与所述胶片扫描器连接，以接收所述胶片信息并生成影像信息及数据信息；

影像显示屏，与所述读片器连接，以接收并显示所述影像信息；

数据显示屏，与所述读片器连接，以接收并显示所述数据信息。

作为优选，所述医学影像夹胶片用节能型读片器还包括：

光线传感器，设置在所述胶片放置槽中；

所述光线传感器与所述胶片扫描器连接；

其中，所述胶片置于所述胶片放置槽后，所述光线传感器发送信号到所述胶片扫描器，使所述胶片扫描器扫描所述胶片。

作为优选，所述医学影像夹胶片用节能型读片器还包括：

支撑座；所述胶片放置板固定在所述支撑座上；

转动轴，转动连接在所述支撑座的顶部；

连接杆，固定在所述转动轴的上方；

伸缩杆，所述伸缩杆的一端与所述连接杆连接，另一端与所述读片器的外壳固定连接；所述伸缩杆伸缩或缩短带动所述读片器直线移动。

作为优选，所述胶片扫描器固定在所述读片器外壳的下方。

作为优选，所述胶片放置板水平设置；

所述胶片扫描器的扫描口竖直向下设置；

其中，所述转动轴转动，能带动所述胶片扫描器及所述读片器转动到所述胶片放置槽的正上方。

作为优选，所述转动轴竖直设置；

所述连接杆与所述转动轴同轴设置；

所述伸缩杆水平设置。

作为优选，所述影像显示屏与所述数据显示屏并排设置在所述读片器的外壳前端；

所述影像显示屏与所述数据显示屏之间设置有分隔板；

所述伸缩杆的一端固定在所述读片器的外壳后端，另一端通过紧固螺栓固定在所述连接杆上；

其中，拧松所述紧固螺栓后，所述伸缩杆能相对所述连接杆摆动。

作为优选，所述连接杆的两侧分别设置一根所述伸缩杆；

每根所述伸缩杆都通过所述紧固螺栓固定在所述连接杆上。

本申请中提供的一个或多个技术方案，至少具有如下技术效果或优点：

由于采用了由胶片放置板、胶片扫描器、读片器、影像显示屏及数据显示屏组成的医学影像夹胶片用节能型读片器，胶片放置板开设有容置胶片的胶片放置槽；胶片扫描器对应胶片放置槽设置，以扫描胶片并获得胶片信息；读片器与胶片扫描器连接以接收胶片信息并生成影像信息及数据信息；影像显示屏与读片器连接以接收并显示影像信息；数据显示屏与读片器连接以接收并显示数据信息。使用者只需要开启胶片扫描器，读片器即能将胶片扫描器获得的胶片信息生成为影像信息及数据信息，并分别由影像显示屏及数据显示屏直观且精确的显示出检测结果。这样，有效解决了现有技术中的医学影像读片器使用不方便，影像读取不够精确的技术问题，实现了操作简便，能精确读取胶片信息的技术效果。

附图说明

图1为本实用新型实施例提供的医学影像夹胶片用节能型读片器的结构主视图；

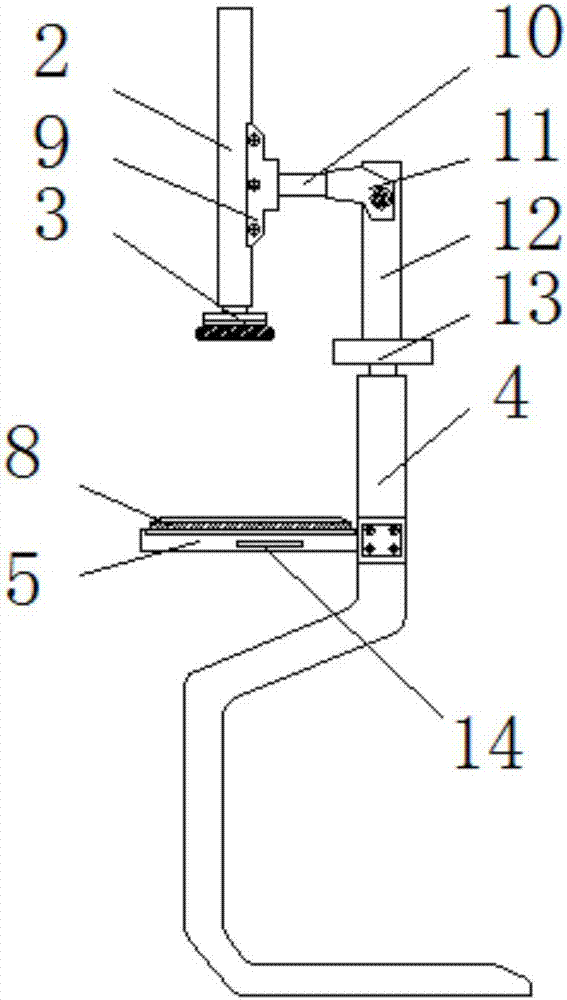

图2为本实用新型实施例提供的医学影像夹胶片用节能型读片器的结构侧视图。

(图示中各标号代表的部件依次为：1影像显示屏；2读片器；3胶片扫描器；4支撑座；5胶片放置板；6分隔板；7数据显示屏；8胶片放置槽；9固定板；10伸缩杆；11紧固螺栓；12连接杆；13转动轴；14光线传感器)

具体实施方式

本申请实施例提供的一种医学影像夹胶片用节能型读片器，解决了或部分解决了现有技术中的医学影像读片器使用不方便，影像读取不够精确的技术问题，通过设置由胶片放置板、胶片扫描器、读片器、影像显示屏及数据显示屏组成的医学影像夹胶片用节能型读片器，胶片放置板容置胶片；胶片扫描器扫描胶片；读片器接收胶片信息并生成影像信息及数据信息；影像显示屏接收并显示影像信息；数据显示屏接收并显示数据信息；实现了操作简便，能精确读取胶片信息的技术效果。

参见附图1和2，本申请提供了一种医学影像夹胶片用节能型读片器，包括：胶片放置板5、胶片扫描器3、读片器2、影像显示屏1及数据显示屏7。胶片放置板5开设有容置胶片的胶片放置槽8；胶片扫描器3对应胶片放置槽8设置，以扫描胶片并获得胶片信息；读片器2与胶片扫描器3连接，以接收胶片信息并生成影像信息及数据信息；影像显示屏1与读片器2连接，以接收并显示影像信息；数据显示屏7与读片器2连接，以接收并显示数据信息。

其中，胶片放置板4容置胶片；胶片扫描器3扫描胶片；读片器2接收胶片信息并生成影像信息及数据信息；影像显示屏1接收并显示影像信息；数据显示屏7接收并显示数据信息；使用者只需要开启胶片扫描器3，读片器2即能将胶片扫描器3获得的胶片信息生成为影像信息及数据信息，并分别由影像显示屏1及数据显示屏7直观且精确的显示出检测结果。

进一步的，该医学影像夹胶片用节能型读片器还包括：光线传感器14，设置在胶片放置槽8中；光线传感器14与胶片扫描器3连接；其中，胶片置于胶片放置槽8后，光线传感器14发送信号到胶片扫描器3，使胶片扫描器3扫描胶片，实现胶片扫描及胶片信息生成的智能化。

进一步的，该医学影像夹胶片用节能型读片器还包括：支撑座4、转动轴13、连接杆12及伸缩杆10。胶片放置板5固定在支撑座4上；转动轴13转动连接在支撑座4的顶部；连接杆12固定在转动轴13的上方；伸缩杆10的一端与连接杆12连接，另一端与读片器2的外壳固定连接；伸缩杆10伸缩或缩短带动读片器2向前或向后的直线移动。胶片扫描器3固定在读片器2外壳的下方。胶片放置板5水平设置；胶片扫描器3的扫描口竖直向下设置；转动轴13竖直设置；连接杆12与转动轴13同轴设置；伸缩杆10水平设置。

其中，转动轴13转动，能带动胶片扫描器3及读片器2转动到胶片放置槽8的正上方，同时，通过旋转转动轴13，调节读片器2及胶片扫描器3的位置，一方面方便放置胶片，另一方面能改变影像显示屏1及数据显示屏7的朝向，方便不同方位的使用者观看。

进一步的，影像显示屏1与数据显示屏7并排设置在读片器2的外壳前端；影像显示屏1与数据显示屏7之间设置有分隔板6；伸缩杆10的一端固定在读片器2的外壳后端，另一端通过紧固螺栓11固定在连接杆12上；其中，拧松紧固螺栓11后，伸缩杆10能相对连接杆12摆动。作为一种优选的实施例，连接杆12的两侧分别设置一根伸缩杆10；每根伸缩杆10都通过紧固螺栓11固定在连接杆12上。

下面通过具体实施例来详细介绍本申请提供的医学影像夹胶片用节能型读片器的结构特征和工作原理：

参见附图1和2，该医学影像夹胶片用节能型读片器包括：支撑座4，支撑座4上安装有胶片放置板5，支撑座4用来支撑读片器2，胶片放置板5用来放置胶片，胶片放置板5上设置有胶片放置槽8，胶片放置槽8用来固定胶片，在胶片放置槽8中设置有光线传感器14，能感应胶片是否存在，当胶片放置于胶片放置槽8后，光线传感器14会发送信号至胶片扫描器3，使胶片扫描器3开始扫描作业。

支撑座4的上方安装有连接杆12，连接杆12用来连接读片器2与支撑座4，且支撑座4与连接杆12之间通过转动轴13转动连接，连接杆12的靠近顶端的一侧安装有伸缩杆10，伸缩杆10的伸缩可调节胶片扫描器3的横向位置，且伸缩杆10与连接杆12铰接，并通过紧固螺栓11固定，拧松紧固螺栓11后，伸缩杆10能相对连接杆12摆动。

伸缩杆10的一端安装有固定板9，固定板9用来将读片器2固定在伸缩杆10上，固定板9固定在读片器2的外壳后端，读片器2的底端的中间位置处固定有胶片扫描器3，胶片扫描器3用来扫描读取胶片，读片器2上安装有影像显示屏1和数据显示屏7，影像显示屏1用来显示胶片中的影像信息，数据显示屏7用来显示影像中的医学数据信息。

影像显示屏1与数据显示屏7之间通过分隔板6隔开，胶片扫描器3的口径朝下，通过转动能与胶片放置槽8对应，伸缩杆10共设置有两个，且两个伸缩杆10分别安装在连接杆12的两侧。

工作原理：使用时，通过调节转动轴13、紧固螺栓11和伸缩杆10，使胶片扫描器3与胶片放置槽8垂直对应，然后将胶片放入至胶片放置板5上的胶片放置槽8内，通过光线传感器14对胶片已放置进行感应，并将感应后的信号发送至胶片扫描器3，胶片扫描器3开始扫描工作，胶片扫描器3对胶片的画面信息进行瞬间捕捉，并将捕捉画面的胶片信息传输至读片器2，读片器2将胶片信息分为影像信息和数据信息两部分，然后通过影像显示屏1和数据显示屏7分别显示出来。

本申请中提供的一个或多个技术方案，至少具有如下技术效果或优点：

由于采用了由胶片放置板5、胶片扫描器3、读片器2、影像显示屏1及数据显示屏7组成的医学影像夹胶片用节能型读片器，胶片放置板5开设有容置胶片的胶片放置槽8；胶片扫描器3对应胶片放置槽8设置，以扫描胶片并获得胶片信息；读片器2与胶片扫描器3连接以接收胶片信息并生成影像信息及数据信息；影像显示屏1与读片器2连接以接收并显示影像信息；数据显示屏7与读片器2连接以接收并显示数据信息。使用者只需要开启胶片扫描器3，读片器2即能将胶片扫描器3获得的胶片信息生成为影像信息及数据信息，并分别由影像显示屏1及数据显示屏7直观且精确的显示出检测结果。这样，有效解决了现有技术中的医学影像读片器使用不方便，影像读取不够精确的技术问题，实现了操作简便，能精确读取胶片信息的技术效果。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
