一种易安装的LED灯的制作方法

本实用新型属于照明设备技术领域，尤其是涉及一种易安装的 LED 灯。

背景技术：

LED 日光灯管是采用 CREE 与 AOD 超高亮 LED 白光作为发光光源，外壳为亚克力 /铝合金，主要有两种方式，一种采用小功率器件，采用的 LED 颗粒比较多，成本较低，但整体照度水平低，另一种采用贴片式功率器件，采用 LED 颗粒少，照度水平较高，但对光学设计的要求很高，否则分布控制较差，眩光问题严重。LED 日光灯是高效节能的照明产品。LED 日光灯是日光灯家族的最新的产品，也是日光灯最终的替代品，主要是由白光 LED 芯片组成的模组所构成。它的优点是寿命长，无频闪，无辐射，节能，环保等，集所有日光灯的优点于一体。现有技术中的 LED 日光灯安装时需要将灯罩卡入到铝散热支架中，安装不够方便，且牢固性差，整体设计还不够合理。

为了对现有技术进行改进，人们进行了长期的探索，提出了各种各样的解决方案。例如 ，中国专利文献公开了一种 LED 日光灯管[申请号：CN201520040757.3]，包括圆管状的PC罩、LED 灯条和卡条，卡条固定在圆管状的PC罩内，LED灯条卡在卡条内。

上述方案虽然在一定程度上解决了现有技术的不足，但是安装时需要将灯罩卡入到铝散热支架中，安装不够方便，且牢固性差，整体设计还不够合理。

技术实现要素：

本实用新型的目的是针对上述问题，提供一种设计合理，结构简单，安装方便的易安装的 LED 灯。

为达到上述目的，本实用新型采用了下列技术方案：本易安装的 LED 灯，其特征在于，包括 LED 灯条，所述的 LED 灯条固定在铝散热支架上，所述的铝 散热支架上可拆卸连接有罩在 LED 灯条上的圆管状灯罩，所述的圆管状灯罩包括中间固定部，所述的中间固定部的一侧连接有第一可伸缩灯罩，中间固定部的另一侧连接有第二可伸缩灯罩，所述的铝散热支架的一端开有供第一可伸缩灯罩端部插入的第一插槽，铝散热支架的另一端开有供第二可伸缩灯罩端部插 入的第二插槽，所述的中间固定部和铝散热支架的中部为螺纹连接。当需要对圆管状灯罩进行安装时，只需要将圆管状灯罩的中间固定部与铝散热支架的中 部螺纹连接，然后将第一可伸缩灯罩伸长，第一可伸缩灯罩端部插入的第一插槽，第二可伸缩灯罩伸长，第二可伸缩灯罩端部插入的第二插槽中，实现圆管状灯罩与铝散热支架的固定，安装较为方便，且牢固性好，整体设计合理，结构简单。

在上述的易安装的 LED 灯中，所述的铝散热支架的中部的两侧设有第一弧形固定环和第二弧形固定环，所述的第一弧形固定环和第二弧形固定环之间围成两端具有缺口的环形口，所述的中间固定部上设有能够插入环形口的柱形固定块。

在上述的易安装的 LED 灯中，所述的柱形固定块的外壁上设有外螺纹，所述的第一弧形固定环内壁上设有与外螺纹相配合的内螺纹，所述的第二弧形固 定环内壁上设有与外螺纹相配合的内螺纹。

在上述的易安装的 LED 灯中，所述的第一弧形固定环和第二弧形固定环之间形成供 LED 灯条穿过的通口。

在上述的易安装的 LED 灯中，所述的第一弧形固定环和第二弧形固定环的高度均高于柱形固定块的高度。

在上述的易安装的 LED 灯中，所述的铝散热支架的侧部设有对第一可伸缩灯罩和第二可伸缩灯罩具有导向作用的导向板。

与现有的技术相比，本易安装的 LED 灯的优点在于，当需要对圆管状灯罩进行安装时，只需要将圆管状灯罩的中间固定部与铝散热支架的中部螺纹连接， 然后将第一可伸缩灯罩伸长，第一可伸缩灯罩端部插入的第一插槽，第二可伸缩灯罩伸长，第二可伸缩灯罩端部插入的第二插槽中，实现圆管状灯罩与铝散热支架的固定，安装较为方便，且牢固性好，整体设计合理，结构简单。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图 1 是本实用新型提供的圆管状灯罩的结构示意图。

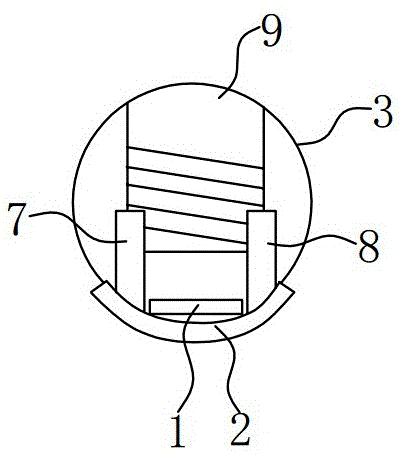

图 2 是本实用新型提供的剖视图。

图中，LED 灯条 1、铝散热支架 2、圆管状灯罩 3、中间固定部 4、第一可伸缩灯罩 5、第二可伸缩灯罩 6、第一弧形固定环 7、第二弧形固定环 8、柱形固定块 9。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图 1-2 所示，本易安装的 LED 灯包括 LED 灯条 1，LED 灯条 1 固定在铝散 热支架 2 上，铝散热支架 2 上可拆卸连接有罩在 LED 灯条 1 上的圆管状灯罩 3， 圆管状灯罩 3 包括中间固定部 4，中间固定部 4 的一侧连接有第一可伸缩灯罩 5， 中间固定部 4 的另一侧连接有第二可伸缩灯罩 6，铝散热支架 2 的一端开有供第一可伸缩灯罩 5 端部插入的第一插槽，铝散热支架 2 的另一端开有供第二可伸缩灯罩 6 端部插入的第二插槽，中间固定部 4 和铝散热支架 2 的中部为螺纹连接。当需要对圆管状灯罩 3 进行安装时，只需要将圆管状灯罩 3 的中间固定部 4与铝散热支架 2 的中部螺纹连接，然后将第一可伸缩灯罩 5 伸长，第一可伸缩灯罩 5 端部插入的第一插槽，第二可伸缩灯罩 6 伸长，第二可伸缩灯罩 6 端部插入的第二插槽中，实现圆管状灯罩 3 与铝散热支架 2 的固定，安装较为方便， 且牢固性好，整体设计合理，结构简单。
