一种曲臂式遮阳篷上的LED灯架的制作方法

本实用新型涉及一种曲臂式遮阳篷上的LED灯架。

背景技术：

随着社会的发展，人们对于帐篷也越来越频繁的使用，帐篷作为野外露营和生活中的工具，均具有很好的很好的保护作用，传统的帐篷就是有零散的支架组合而成的，不仅携带不便，而且组装也非常麻烦，帐篷内的照明也不充足，本实用新型为一种曲臂式遮阳篷上的LED灯架，对户外活动具有很好的帮助。

技术实现要素：

为解决上述问题，本实用新型的目的是提供一种结构简单、功能多样、使用方便的曲臂式遮阳篷上的LED灯架。

为实现上述目的，本实用新型的技术方案：

一种曲臂式遮阳篷上的LED灯架，包括遮阳篷布、LED灯架、LED灯、支撑架和连接架，所述的支撑架上方设置有卷布轴，卷布轴内放置有遮阳篷布，遮阳篷布两端固定在支撑杆上，支撑杆上设置有调节装置，支撑架两侧的LED灯架通过连接架安装，LED灯架内设置有若干个LED灯，相连的LED灯架之间活动连接，LED灯架另一侧设置在支撑杆上。

作为优选，所述的支撑架下端设置有支撑脚。

作为优选，所述的支撑架上方设置有投影架。

有益效果：

本实用新型采用上述技术方案提供一种曲臂式遮阳篷上的LED灯架，弥补了现有技术的不足，设计合理、结构稳定、操作方便、方便户外休闲娱乐。

附图说明

图1是本实用新型的结构示意图。

图2是本实用新型的连接架结构示意图。

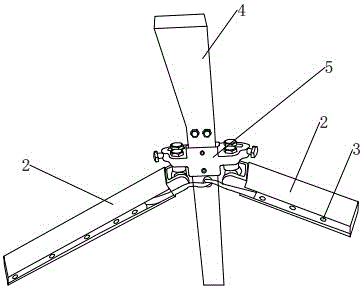

图3是本实用新型的LED灯架连接示意图。

具体实施方式

如图1、2、3所示，一种曲臂式遮阳篷上的LED灯架，包括遮阳篷布1、LED灯架2、LED灯3、支撑架4和连接架5，所述的支撑架4上方设置有卷布轴6，卷布轴6内放置有遮阳篷布1，遮阳篷布1两端固定在支撑杆7上，支撑杆7上设置有调节装置，支撑架4两侧的LED灯架2通过连接架5安装，LED灯架2内设置有若干个LED灯3，相连的LED灯架2之间活动连接，LED灯架2另一侧设置在支撑杆7上，所述的支撑架4下端设置有支撑脚8，所述的支撑架4上方设置有投影架9。

本实用新型的遮阳篷布1为多功能材料制作而成，遮阳篷布1中间穿过卷布轴6，两端固定在支撑杆7上，使得遮阳篷布1收纳更加方便，支撑架4两侧通过连接架5连接有LED灯架2，LED灯架2之间活动连接，这样使得LED灯架2可以折叠收纳，使得曲臂式遮阳篷更加方便收纳和安装，LED灯架2之间活动式连接，可以有效避免LED灯3之间的碰撞，LED灯3安装在LED灯架2内，在不影响LED灯3照明的情况下，很好的保护LED灯3，防止LED灯3损坏而造成不必要的麻烦，支撑杆7下端的支撑脚8，使得整体更加稳定，LED灯3也可以与投影架9上的设备相配合，更加方便户外的休闲娱乐，本实用新型的目的是提供一种结构简单、功能多样、使用方便的曲臂式遮阳篷上的LED灯架。

本文中所描述的具体实施例仅仅是对本实用新型作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
