一种定向照明灯的制作方法

本实用新型涉及定向照明灯技术领域，具体为一种定向照明灯。

背景技术：

照明灯是我们夜晚的眼睛，照明灯在我们生活中扮演者不可缺少的角色，旋转定位的照明灯成为灯光装饰以及夜晚工作的必要品，随着人们生活水平的不断提高，人们对于灯光的要求也是不断的提高了，但是现在的旋转式照明灯只会单个方向的旋转定位，无法实现照明灯的全方位的旋转，在夜晚需要全方位的照射时，就会需要多个照明灯，进而浪费资源，还不能提高定位照明灯的使用寿命，因此提供一种定向照明灯。

技术实现要素：

本实用新型的目的在于提供一种定向照明灯，以解决上述背景技术中提出的问题。本实用新型具有全方向LED灯的定位和散热等优点。

为实现上述目的，本实用新型提供如下技术方案：一种定向照明灯，包括底座、支柱和LED灯，所述LED灯的外壳包括底壳和透明顶壳，所述底壳固定连接透明顶壳，所述底座的上端中间镶嵌有轴承，所述底座的下端镶嵌有微电机一，且微电机一轴连轴承的内圈，所述底座的中间开有导线孔，且导线孔连通轴承的通孔，所述轴承的内圈上端固定连接支柱，且两支柱之间插接有LED灯，所述支柱的上端侧壁镶嵌有微电机二，且微电机二轴连LED灯的一侧，所述LED灯连接的导线穿插在导线孔内。

优选的，所述LED灯的底端卡接有圆锥状橡胶套，且导线穿插在圆锥状橡胶导线套内，所述底壳的下端设有散热孔。

优选的，所述底壳的内侧壁均匀铺设有玻璃微珠形成的反光膜。

与现有技术相比，本实用新型的有益效果是：此定向照明灯结构简单，通过加入微电机一、微电机二和轴承，实现LED灯的多方位的旋转和定位，利用支柱和微电机二实现LED灯的上下圆周旋转，且利用轴承和微电机一，实现LED灯的左右圆周运动，且利用电机的正转和反转，可以实现LED灯的正转和逆转，以提高LED灯的使用寿命。

附图说明

图1为本实用新型结构示意图；

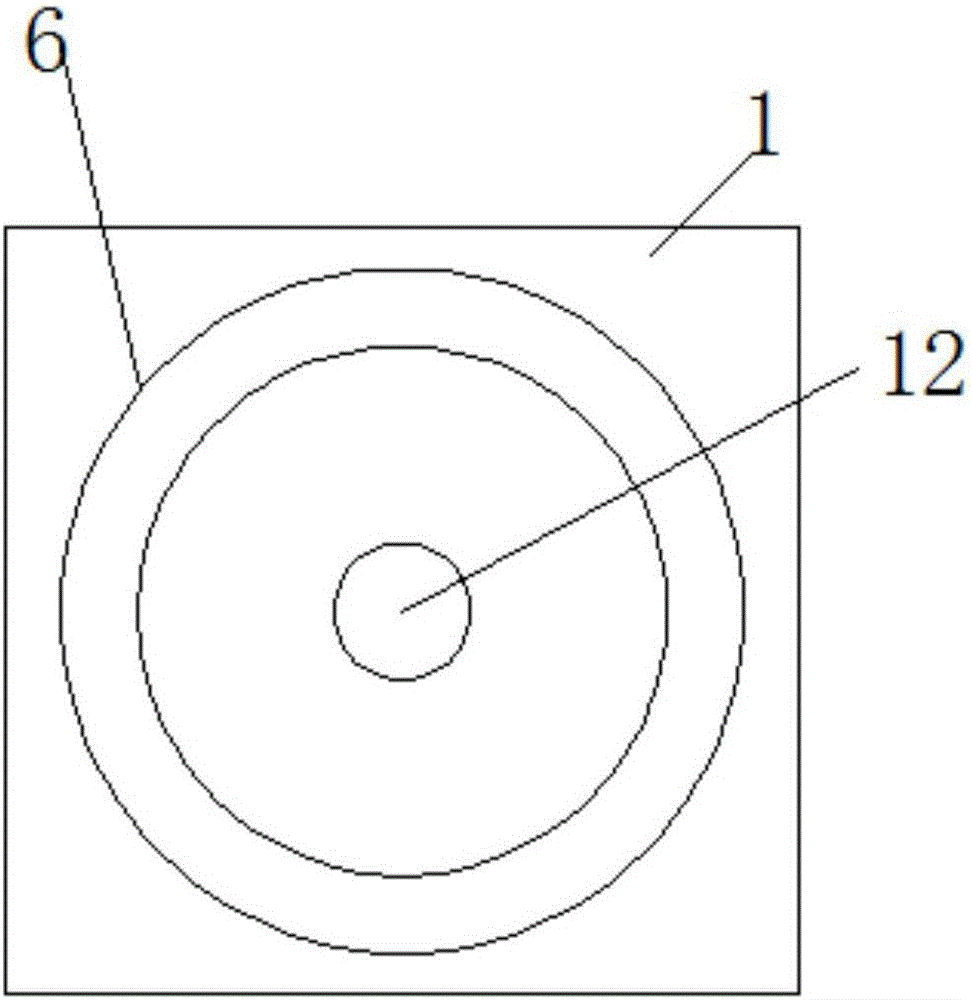

图2为底座的俯视结构示意图；

图3为底座的剖视结构示意图。

图中：1底座、12导线孔、2支柱、3微电机二、4底壳、41散热孔、42圆锥状橡胶套、43导线、5透明顶壳、6轴承、7微电机一、8LED灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种定向照明灯，包括底座1、支柱2和LED灯8，所述LED灯8的外壳包括底壳4和透明顶壳5，所述底壳4固定连接透明顶壳5，所述底壳4的内侧壁均匀铺设有玻璃微珠形成的反光膜，所述底座1的上端中间镶嵌有轴承6，所述底座1的下端镶嵌有微电机一7，且微电机一7轴连轴承6的内圈，所述底座1的中间开有导线孔12，且导线孔12连通轴承6的通孔，所述轴承6的内圈上端固定连接支柱2，且两支柱2之 间插接有LED灯8，所述支柱2的上端侧壁镶嵌有微电机二3，且微电机二3轴连LED灯8的一侧，所述LED灯8连接的导线43穿插在导线孔12内，所述LED灯8的底端卡接有圆锥状橡胶套42，且导线43穿插在圆锥状橡胶套42内，所述底壳4的下端设有散热孔41。

工作原理：当需要定向转动LED灯8时，通过启动微电机一7的转动，带动轴承6的内圈转动，轴承6内圈转动，带动支柱2转动，进而LED灯8转动，实现LED灯8的左右圆周运动，启动微电机二3，微电机二3带动LED灯8在支柱2内上下圆周运动，进而实现LED灯8的全方位的定向照射，利用底壳4上的散热孔41，可以提高LED灯8的使用寿命。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
