一种多功能台灯的制作方法

文档序号:11982642阅读:304来源:国知局
一种多功能台灯的制作方法与工艺

本实用新型涉及一种照明设备,尤其一种多功能台灯。



背景技术:

当前,学生课业压力日益增大,加之学生的不良用眼习惯及不良照明环境的影响,我国学生群体中近视眼的发病率日益升高。目前市场上的护眼灯,仅仅从健康照明的角度为学生提供了一个相对无频闪的照明环境,而没有对学生的不良用眼习惯进行及时的提醒和纠正,因此,并不能全面解决学生近视的难题。



技术实现要素:

本申请人针对以上缺点,进行了研究改进,提供一种可调节台灯的亮度、色温、调整使用者坐姿、无线充电的多功能台灯。

本实用新型所采用的技术方案如下:

一种多功能台灯,包括灯座、立柱和底座,所述灯座包括灯座本体,所述灯座本体前端下侧设置感应窗和灯罩,所述灯座本体内位于灯罩处设置LED线路板,感应窗内设置感光元件,所述灯座本体上侧卡接装饰板,所述灯座本体和装饰板后端开设连接孔,所述连接孔内通过铰链转动连接连接臂,铰链通过铰链压板固定在连接孔内,所述连接臂下端固定连接立柱,所述立柱下端卡接底座,所述立柱上安装有超声波模块和控制模块,所述底座内设置充电线圈、控制开关和输入接口线路板。

作为上述技术方案的进一步改进:

所述连接臂后端卡接连接臂盖板,所述连接臂下端固定连接在立柱接头上,所述立柱接头由立柱前后连接头卡接而成,立柱接头固定在立柱顶端,所述立柱也由立柱前后盖板卡接而成。

所述底座由底座上盖板和底座下盖板卡接而成。

所述底座内设置承重铁,底座下侧固定设置脚垫。

所述超声波模块上设置红绿LED灯和超声波发射器。

所述控制模块上设置亮度、色温调节按钮、坐姿调节按钮和无线充电按钮。

本实用新型的有益效果如下:所述多功能台灯有以下优点:

1、设置感光元件可根据环境状态,合理调节台灯的亮度和色温。

2、设置控制模块可根据自己的喜好,调节台灯的的亮度和色温。

3、设置无线充电线圈,可为无线充电设备充电

4、灯座和立柱通过连接臂连接,台灯灯座最大张开角度≥160度,收起后完全贴附立柱,方便收纳、使用。

附图说明

图1为本实用新型提供的多功能台灯的爆炸图。

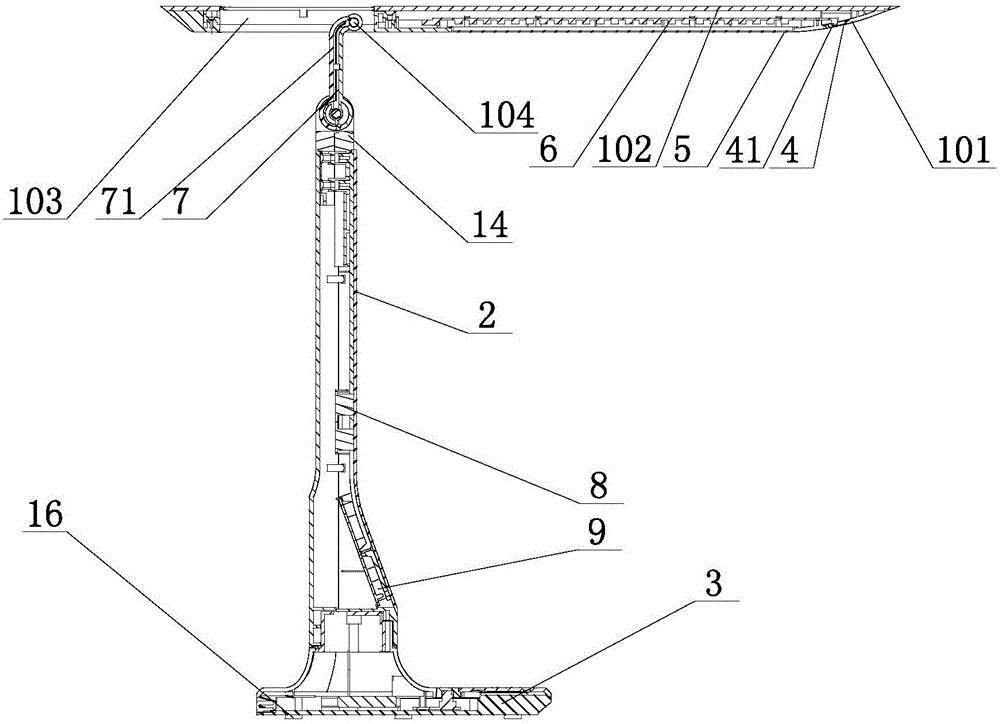

图2为本实用新型提供的多功能台灯的剖视图。

图中:1、灯座;101、灯座本体;102、装饰板;103、连接孔;104、铰链;105、铰链压板2、立柱;3、底座;4、感应窗;41、感光元件;5、灯罩;6、LED线路板;7、连接臂;71、连接臂盖板;8、超声波模块;9、控制模块;10、充电线圈;11、控制开关;13、输入接口线路板;14、立柱接头;15、承重铁;16、脚垫。

具体实施方式

下面结合附图,说明本实用新型的具体实施方式。

如图1、图2所示,本实施例的多功能台灯,包括灯座1、立柱2和底座3,灯座1包括灯座本体101,灯座本体101前端下侧设置感应窗4和灯罩5,灯座本体101内位于灯罩5处设置LED线路板6,感应窗4内设置感光元件41,灯座本体101上侧卡接装饰板102,灯座本体101和装饰板102后端开设连接孔103,连接孔103内通过铰链104转动连接连接臂7,铰链104通过铰链压板105固定在连接孔103内,连接臂7后端卡接连接臂盖板71,连接臂7下端固定连接在立柱接头14上,立柱接头14由立柱前后连接头卡接而成,立柱接头14固定在立柱2顶端,立柱2下端卡接底座3,所述立柱2也由立柱前后盖板卡接而成,立柱前后盖板之间安装有超声波模块8和控制模块9,超声波模块8上设置红绿LED灯和超声波发射器,控制模块9上设置亮度、色温调节按钮、坐姿调节按钮和无线充电按钮,所述底座3也由底座上盖板和底座下盖板卡接而成,底座3内设置充电线圈10、控制开关11、输入接口线路板13和承重铁15,所述底座下盖板下侧固定脚垫16。

所述多功能台灯使用时,打开控制开关11即可将台灯打开,所述感应窗4内的感光元件41自动检测周围环境光,自动调节LED线路板6上的LED灯的亮度和色温;当按下亮度、色温调节按钮时,感光元件41自动检测周围环境 光功能关闭,可手动调节亮度、色温;当按下坐姿调节按钮时,红绿LED灯开始闪烁,超声波发射器发出超声波进行人体坐势检测,当人体姿态处于正确位坐势时,红绿LED灯由红转绿,并保持常亮,当姿态发生变化时,LED提示灯于绿转为红色,及时提醒并纠正使用者在使用过程中的不良坐姿。当按下无线充电按钮,无线充电功能即开启,请将无线充电设备放置在充电区域进行充电,所述充电线圈10处设置温度传感芯片,当充电温度大于65度时,即关闭无线充电开关,起到保护充电线圈10的作用,当需要收起台灯时,可转动灯座1贴合立柱2,节省收纳空间。

以上描述是对本实用新型的解释,不是对实用新型的限定,本实用新型所限定的范围参见权利要求,在不违背本实用新型的基本结构的情况下,本实用新型可以作任何形式的修改。
