一种灯头可升降LED路灯的制作方法

本实用新型涉及路灯领域，具体涉及一种灯头可升降LED路灯。

背景技术：

随着新能源技术的发展，越来越多的太阳能路灯被投入使用，但是现有的路灯太阳电池板和灯头是分开的，集成度不高，安装复杂，虽然有直接将电池板和灯头集成在一起的，但是既要考虑灯头照射角度，又要考虑太阳能电池板的安装角度，有时不易调节。并且现有的路灯灯头高度固定，虽然照射范围大，但是光强较弱，有时行人希望获得强光照明，例如路边修车或者找丢失的物品。

技术实现要素：

实用新型目的：本实用新型旨在克服现有技术的缺陷，提供一种灯头可升降LED路灯。

技术方案：一种灯头可升降LED路灯，包括灯杆和灯头，其特征在于，所述灯杆上从上到下依次设有第一永磁体、第二永磁体和横杆；所述灯杆顶端还设有定滑轮，所述路灯还包括铁质滑块和经过所述定滑轮的绳子，所述绳子一端系在所述横杆上，另一端与所述铁质滑块固定，所述铁质滑块上设有被所述灯杆穿过的第一孔和被所述绳子穿过的第二孔，所述灯头固定在所述铁质滑块上；所述灯头包括上壳体、下壳体、太阳能电池板、铁质伸缩杆，所述上壳体和下壳体之间形成的空腔内设有控制器、蓄电池、远程信号接收单元和LED光源模组；所述太阳能电池板的一侧与所述上壳体顶面铰接，所述上壳体顶面还设有排成一排的多个盲孔，每个所述盲孔内设有磁铁，所述伸缩杆的一端与所述太阳能电池板的背面铰接，另一端伸入其中一个盲孔内，所述伸缩杆还具有用于将伸缩杆锁死的锁紧螺栓。

进一步地，所述上壳体上设有多个散热孔。

进一步地，所述控制器包括MCU模块和充放电模块。

进一步地，所述盲孔有3个。

进一步地，所述灯头还包括位于所述下壳体下方的电网。

有益效果：本实用新型的路灯，太阳能电池板在上壳体上的角度可以通过调节伸缩杆来调节，且通过选择合适的盲孔插入伸缩杆，可以调节电池板的角度，既满足照明角度需要，有满足电池板发电角度的需要。并且电网可以杀死昆虫，避免昆虫进入壳体内部。另外，可以通过绳子调节灯头的高度，特殊情况下，例如路边修车时，可以使灯头降低到低处，从而获得强光照明，并且灯头损坏时也易取下灯头维修。

附图说明

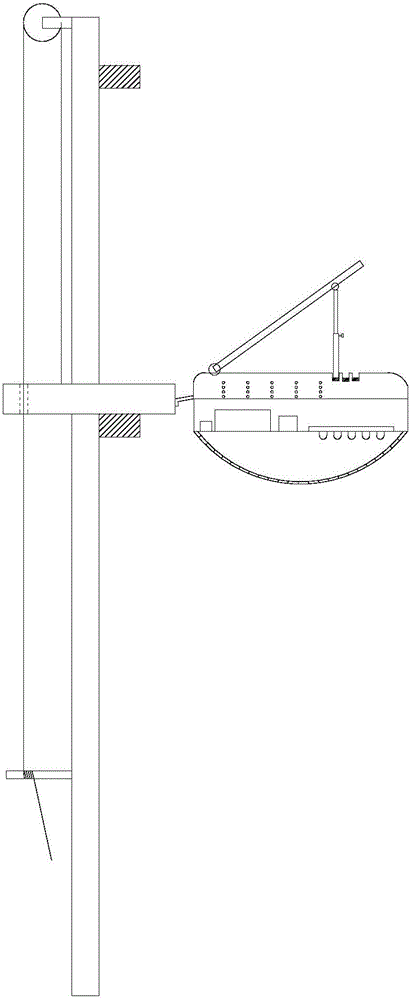

图1为本实用新型灯头位于高处示意图；

图2为本实用新型灯头位于低处示意图；

图3为滑块示意图；

图4为本实用新型路灯示意图，伸缩杆插入第一个孔内；

图5为本实用新型路灯示意图，伸缩杆插入第三个孔内。

具体实施方式

附图标记：1上壳体；1.1盲孔；1.2磁铁；2下壳体；3电网；4太阳能电池板；5伸缩杆；5.1锁紧螺栓；6控制器；7LED光源模组；8蓄电池；9远程信号接收单元。22滑块；22.1第一孔；22.2第二孔；23.1第一永磁体；23.2第二永磁体；24定滑轮；25绳子；26横杆；27灯杆

一种灯头可升降LED路灯，包括灯杆27和灯头，所述灯杆27上从上到下依次设有第一永磁体23.1、第二永磁体23.2和横杆26；所述灯杆27顶端还设有定滑轮24，所述路灯还包括铁质滑块22和经过所述定滑轮24的绳子25，所述绳子25一端系在所述横杆26上，另一端与所述铁质滑块22固定，所述铁质滑块22上设有被所述灯杆27穿过的第一孔22.1和被所述绳子25穿过的第二孔22.2，所述灯头固定在所述铁质滑块22上；所述第一永磁体23.1对所述铁质滑块22的吸引力小于所述铁质滑块22的自身重力；所述灯头包括上壳体1、下壳体2、太阳能电池板4、铁质伸缩杆5，所述上壳体1和下壳体2之间形成的空腔内设有控制器6、蓄电池8、远程信号接收单元9和LED光源模组7；所述太阳能电池板4的一侧与所述上壳体1顶面铰接，所述上壳体1顶面还设有排成一排的多个盲孔1.1，每个所述盲孔1.1内设有磁铁1.2，所述伸缩杆5的一端与所述太阳能电池板4的背面铰接，另一端伸入其中一个盲孔1.1内，所述伸缩杆还具有用于将伸缩杆5锁死的锁紧螺栓5.1。所述上壳体1上设有多个散热孔。所述控制器包括MCU模块和充放电模块。所述盲孔有3个，从而太阳能电池板4有3个角度可以选择。所述灯头还包括位于所述下壳体2下方的电网3。

使用者可以收放绳子从而将滑块与第一永磁体吸引获得较大的照射范围，或者将滑块与第二永磁体吸引获得较强的光强；两个永磁体的设置可以使滑块与永磁体吸引，从而使滑块固定得更加稳定，灯头位于高处时，绳子和横杆是扎紧的，松开绳子，滑块和灯头的重力大于第一永磁体的吸引力会下降，下降到与第二永磁体吸引时，也将绳子与横杆扎紧。本实用新型的路灯，可以将伸缩杆调节到合适的长度，并且选择合适的盲孔插入伸缩杆就可以获得不同的太阳能电池板的安装角度，从而获得最佳的受光面。电网可以防止蚊虫。远程信号接收单元能够接收远程控制信号，从而对路灯进行远程控制。

尽管本实用新型就优选实施方式进行了示意和描述，但本领域的技术人员应当理解，只要不超出本实用新型的权利要求所限定的范围，可以对本实用新型进行各种变化和修改。
