一种应用于缝纫机上的发光板的制作方法

本实用新型涉及发光板领域，尤其涉及一种应用于缝纫机上的发光板。

背景技术：

电激发光简称EL，EL冷光片是通过加在两端电极的交流电压，而产生的电场激发萤光物质发光的一种物理现象，即电场发光现象。结合多种物质以产生不同颜色的光源它具有功耗低、光线柔和、无紫外线、颜色多样、寿命长、不产生热量等特点,所以一般俗称冷光源冷光源不同于传统的点或线发光机理，而是一种均匀整体的面发光机体，也是一种对视觉不会造成刺眼，没有伤害性的且富有弹性又可以被裁切成任意复杂外形光源。

现有技术公开了申请号为201420670757.7了一种发光板，包括 ：基板、 保护层和发光板，所述发光板设置于所述基板与 保护层之间与所述基板和保护层结合在一起，所 述基板上设置有两个第一电极和两个第二电极， 所述第一电极和第二电极分别与所述发光板电性 连接。该实用新型的发光板在满足平板发光要求 的同时，结构相对简单，制造成本低。但是该实用新型未装置钢化膜，表面容易受损，造成发光板损坏；未装有防滑设备，使用时易产生偏移，影响使用；长时间使用容易对眼睛造成伤害。

技术实现要素：

针对上述问题，本实用新型提供了一种应用于缝纫机上的发光板，解决了该实用新型未装置钢化膜，表面容易受损，造成发光板损坏；未装有防滑设备，使用时易产生偏移，影响使用；长时间使用容易对眼睛造成伤害的问题。

为解决上述技术问题，本实用新型所采用的技术方案是：一种应用于缝纫机上的发光板，其结构包括钢化膜层、护眼透光层、灯管层、防震层、固定层、防滑层；所述钢化膜层装置在所述护眼透光层上方，所述灯管层通过所述保护层与所述护眼透光层相连接，所述防震层通过所述保护层与所述灯管层相连接，所述防震层装置在所述固定层上方，所述固定层通过粘合与所述防滑层连接。

进一步的，所述护眼透光层上涂有反射硅胶堤。

进一步的，所述灯管层内装设了发光二极管芯片。

进一步的，所述保护层内装置了光强感测电路。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型具有保护视力的功能，即使长时间使用也不会影响视力；表面装置了钢化膜，不会轻易损坏，延长使用寿命；使用时不会出现偏移所在位置的情况。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种应用于缝纫机上的发光板内部结构示意图；

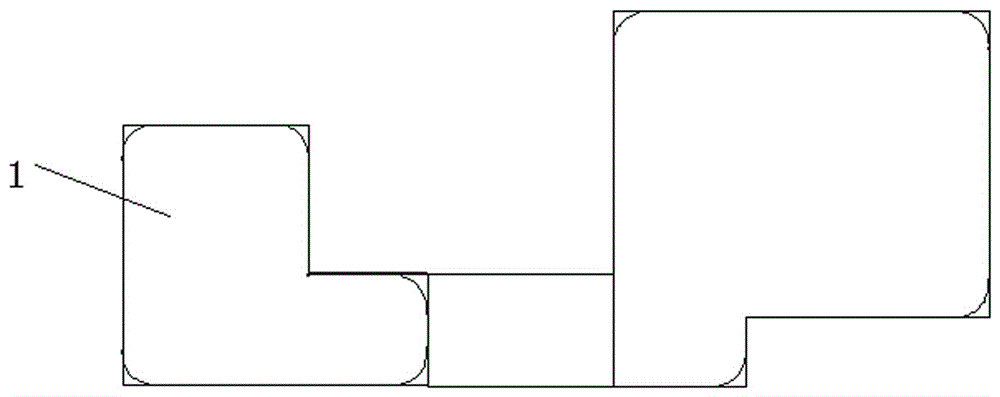

图2为本实用新型一种应用于缝纫机上的发光板俯视图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参考图1,、图2，一种应用于缝纫机上的发光板，其结构包括钢化膜层1、护眼透光层2、灯管层3、防震层5、固定层4、防滑层7；所述钢化膜层1装置在所述护眼透光层2上方，所述灯管层3通过所述保护层6与所述护眼透光层2相连接，所述防震层5通过所述保护层6与所述灯管层3相连接，所述防震层5装置在所述固定层4上方，所述固定层4通过粘合与所述防滑层7连接。所述护眼透光层2上涂有反射硅胶堤。所述灯管层3内装设了发光二极管芯片。所述保护层6内装置了光强感测电路。本实用新型具有保护视力的功能，即使长时间使用也不会影响视力；表面装置了钢化膜，不会轻易损坏，延长使用寿命；使用时不会出现偏移所在位置的情况。

首先通过防滑层7固定发光板的位置，灯管层3的光通过护眼透光层2形成柔和可护视力的光，保护层6内的光强感测电路可感应外界环境的光度，自动调节发出的光，避免光的亮度太低或太刺眼。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
