一种应用于制丝车间的新型照明系统的制作方法

本实用新型涉及制烟生产车间照明领域，尤其涉及一种应用于制丝车间的新型照明系统。

背景技术：

由于生产工艺的要求，卷烟行业的制丝车间一般均采用全封闭结构，为了保证制丝车间的顺利生产，照明系统就显得尤为重要了；现有的制丝车间的照明系统一般由多组照明灯、电源和开关构成，这种利用电能的照明系统结构单一，控制方便，但是如果在白天也不使用日光，而仅仅采用电能为制丝车间提供照明的话，就造成了照明资源的浪费，增加了生产成本，也不符合绿色环保生产的理念。

技术实现要素：

本实用新型的目的是提供一种应用于制丝车间的新型照明系统，用以解决制丝车间由于密封环境的限制在白天也不使用日光照明，而仅仅使用电能照明从而造成资源浪费和生产成本增加的问题。

为了解决上述问题，本实用新型采用下述技术方案：

一种应用于制丝车间的新型照明系统，包括光导照明单元和电控照明单元；

光导照明单元包括采光装置、导光装置和漫射装置；其中，采光装置采用采光罩，导光装置采用光导管，漫射装置采用漫射器；制丝车间的车间顶部开设有通孔，采光罩密封罩设在制丝车间外部的通孔开口上，光导管的第一端与制丝车间内部的通孔开口密封连通，光导管的第二端与漫射装置连通；

电控照明单元包括电源、多组照明灯、光线传感器、照明灯控制电路和微处理器；其中，电源为照明灯、光线传感器、照明灯控制电路和微处理器供电，多组照明灯均匀的设置在制丝车间的车间顶部，光线传感器设置在制丝车间内，光线传感器的输出端与微处理器的输入端连接，微处理器的输出端通过照明灯控制电路与多组照明灯连接。

所述的采光罩通过遮雨板密封罩设在制丝车间外部的通孔开口上；所述的遮雨板由盖板和连接管构成，盖板采用伞型盖板，伞型盖板的中心开设有与连接管相匹配的连接管孔，伞型盖板通过连接管孔套设在连接管上。

所述的多组照明灯采用两组，第一组照明灯采用一个环形照明灯，环形照明灯套设在漫射器外围，第二组照明灯采用四个串联的照明灯，四个照明灯分别设置在制丝车间顶部的四角。

所述第二组照明灯中的四个照明灯的功率相同，且功率小于环形照明灯的功率。

所述的采光罩采用钻石型采光罩或者半球形采光罩。

所述的微处理器采用单片机。

本实用新型的有益效果：

本实用新型所述的一种应用于制丝车间的新型照明系统结构简单，安装方便，容易在卷烟行业进行应用和推广；本实用新型所述的一种应用于制丝车间的新型照明系统，采用了光导照明单元和电控单元相结合的方式，在白天能够充分的利用日光进行照明，解决了制丝车间由于密封环境的限制不能使用日光照明的问题，降低了生产成本；本实用新型所述的一种应用于制丝车间的新型照明系统，还能够利用光线传感器和微处理器实时检测制丝车间的光照度，通过控制照明灯组的开关保持制丝车间的光照度，实现了智能照明的同时还节约了电能资源。

附图说明

图1为本实用新型所述光导照明单元的结构示意图；

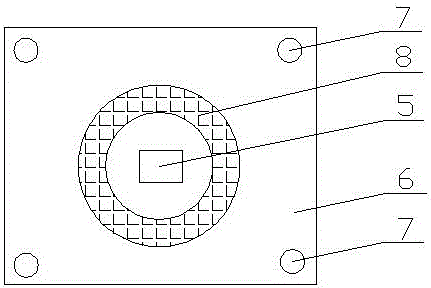

图2为本实用新型所述两组照明灯安装位置的结构示意图。

具体实施方式

如图1和图2所示，本实用新型所述的应用于制丝车间的新型照明系统，包括光导照明单元和电控照明单元；

其中，光导照明单元包括采光装置、导光装置和漫射装置；其中，采光装置采用采光罩1，优选方案为：采光罩1采用PC材料加工成钻石型采光罩1或者半球型采光罩1，采光罩1表面喷涂UV光固化硬质涂层，耐紫外线照射，透光性强，采光效率高；导光装置采用光导管4，光导管4具有很强的反射日光作用，有效的提高了光导照明单元的照明效率；漫射装置采用漫射器5；制丝车间的车间顶部6开设有通孔，采光罩1密封罩设在制丝车间外部的通孔开口上，光导管4的第一端与制丝车间内部的通孔开口密封连通，光导管4的第二端与漫射装置连通；采光罩1通过遮雨板密封罩设在制丝车间外部的通孔开口上；所述的遮雨板由盖板3和连接管2构成，盖板3采用伞型盖板3，伞型盖板3的中心开设有与连接管2相匹配的连接管孔，伞型盖板3通过连接管孔套设在连接管2上，保证雨水不会通过通孔进入制丝车间。

电控照明单元包括电源、多组照明灯、光线传感器、照明灯控制电路和微处理器；其中，电源为照明灯、光线传感器、照明灯控制电路和微处理器供电，微处理器可采用响应速度快的单片机；多组照明灯均匀的设置在制丝车间的车间顶部6，优选方案为，多组照明灯采用两组，第一组照明灯8采用一个环形照明灯，环形照明灯套设在漫射器5外围，第二组照明灯7采用四个串联的照明灯，四个照明灯分别设置在制丝车间顶部6的四角，第二组照明灯7中的四个照明灯的功率相同且功率小于环形照明灯的功率；两组不同的照明灯提供照明，能够有效的实现按需照明，尽量多的节约电能；光线传感器设置在制丝车间内，光线传感器的输出端与微处理器的输入端连接，微处理器的输出端通过照明灯控制电路与多组照明灯连接，其中，微处理器通过照明灯控制电路控制多组照明灯的开关状态属于现有成熟技术，这里不再赘述。

在使用本实用新型所述的应用于制丝车间的新型照明系统时，日光被采光装置收集之后通过光导管4进入漫射器5，最后由漫射器5射出为制丝车间提供照明，照明光线被光线传感器采集并传输给微处理器，若微处理器判断光照度足够，则两组照明灯组保持关闭状态，若微处理器判断照度不足，则微处理器通过照明灯控制电路控制第二组照明灯7打开，若第二组照明灯7打开后微处理器仍判断照度不足，则微处理器通过照明灯控制电路控制第一组照明灯8打开（微处理器通过光线传感器判断光照度是否充足属于现有技术，这里不再赘述）。

本实用新型所述的一种应用于制丝车间的新型照明系统结构简单，安装方便，容易在卷烟行业进行应用和推广；本实用新型所述的一种应用于制丝车间的新型照明系统，采用了光导照明单元和电控单元相结合的方式，在白天能够充分的利用日光进行照明，解决了制丝车间由于密封环境的限制不能使用日光照明的问题，降低了生产成本；本实用新型所述的一种应用于制丝车间的新型照明系统，还能够利用光线传感器和微处理器实时检测制丝车间的光照度，通过控制照明灯组的开关保持制丝车间的光照度，实现了智能照明的同时还节约了电能资源。
