LED转动筒灯的制作方法

本实用新型涉及照明领域，尤其涉及转动筒灯。

背景技术：

现有筒灯一般是电源盒和灯体分离或者常规电源固定在灯体背后，灯体与电源之间有电线外露，不安全，整体外观不美规，不便于美规市场的应用安装。

技术实现要素：

为了解决现有技术中问题，本实用新型提供了一种LED转动筒灯，包括电源组件、灯体光源组件、中环、外环，所述电源组件与所述灯体光源组件通过插接的方式连接在一起，所述电源组件和灯体光源组件组合，该组合在所述中环不动的情况下绕所述中环转动，转动通过以下结构实现：所述灯体光源组件上设有转轴和转轴螺丝，所述转轴和转轴螺丝为一组，相对设置在所述灯体光源组件上，所述中环的设有转轴孔，所述转轴孔为一组，相对设置在所述中环上，所述转轴绕所述转轴孔转动；所述电源组件、灯体光源组件和中环组合成的整体与所述外环之间存在间隙，该整体在外环内圆周旋转，所述中环设有中环挡块，所述外环设有外环挡块，当所述中环挡块与所述外环挡块接触时，该整体不能在外环内旋转，只能反转。

作为本实用新型的进一步改进，所述转轴绕所述转轴孔旋转30度。

作为本实用新型的进一步改进，所述电源组件内设有驱动电源，所述驱动电源用导热硅胶灌封。

本实用新型的有益效果是：

实现了灯体与电源一体化，无外露电线，美观安全；

实现了筒灯的多方位多角度的照明。

附图说明

图1是本实用新型LED转动筒灯结构示意图；

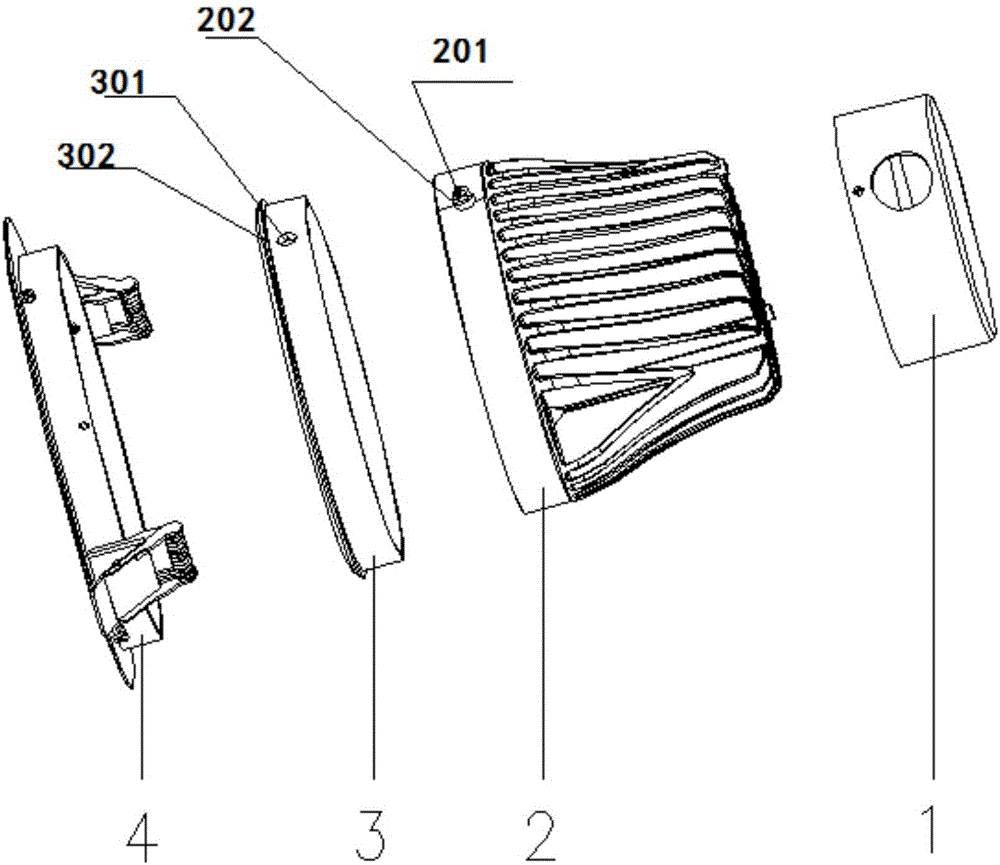

图2是本实用新型LED转动筒灯立体分解图；

图3是图2的部分放大图。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1至图3所示，LED转动筒灯包括电源组件1、灯体光源组件2、中环3、外环4。

所述电源组件1与所述灯体光源组件2流畅协调成一体，没有电线外露，安全可靠。

所述电源组件1和灯体光源组件2组合，该组合在所述中环3不动的情况下绕所述中环3转动。转动通过以下结构实现：所述灯体光源组件2上设有转轴201和转轴螺丝202，所述转轴201和转轴螺丝202为一组，相对设置在所述灯体光源组件2上，所述中环3的设有转轴孔301，所述转轴孔301为一组，相对设置在所述中环3上，所述转轴201绕所述转轴孔301转动。一般设置所述转轴201绕所述转轴孔301旋转30度。通过转动调节照射角度。

所述电源组件1、灯体光源组件2和中环3组合成的整体与所述外环4之间存在间隙，因此该整体可以在外环4内圆周旋转，调节照射角度的方向。所述中环设有中环挡块302，所述外环4设有外环挡块，当所述中环挡块302与所述外环挡块接触时，该整体不能在外环4内旋转，只能反转。

所述电源组件1由金属材质制作，可以有效达到高等级的防火要求。

所述电源组件1内驱动电源用导热硅胶灌封，有利于散热和防潮。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
