一种单灯道舞台灯的制作方法

本实用新型涉及LED灯，尤其是一种用于演舞台的单灯道舞台灯。

背景技术：

舞台灯是一种舞台、歌厅等场所使用的美化、增强舞台效果的大功率照明装置。目前，舞台灯采用的钨丝灯泡、水银灯、碘钨灯灯光源制作。为了可以显示不同颜色的灯光，现有的舞台灯加上彩色的滤色纸或其他滤色片作为外加调光器，挡住不需要的色光，只通过所需的色光。但是，这样的调色方法会浪费大量的光，而且耗电量大、工作温度高，色彩效果不理想。

随着LED技术的不断成熟，大功率LED灯具的发光效率得到很大提升。而且LED灯具在调色和调光方面更加方便，LED芯片发出的光束颜色根据需要可配比任意光色，因此不需额外添加调光器。

但是传统的舞台灯都是通过灯光的变换来达到改变舞台效果的作用，这样的改变只是频闪和灯光强弱上的变化，不能图案上做出改变，而且一般出来的效果都是固定不动的图像。而想要在一些图案上进行变化往往需要通过先进设备来完成，这样就会大大增加费用，提高成本。而且现有的舞台灯大多只用于舞台效果照明，缺少新颖性。

因此，如何实现一种节能环保、呵配比任意光色、灯光效果多变且图案呈流动状态、集照明和娱乐于一体的舞台灯是业内极待解决的技术问题。

技术实现要素：

本实用新型为了解决上述存在的技术问题，提供一种单灯道舞台灯。

本实用新型的技术方案是这样实现的：

一种单灯道舞台灯，包括光源支架、通过转轴与光源支架连接的电控模块支架及通过螺栓与电控模块支架连接的安装固定支架，所述光源支架为U型架，顶部两端有转轴，转轴与LED灯架外侧连接，LED灯架内设有LED灯，LED灯包括外壳、设置在外壳尾部的灯珠、设置在灯珠前方的颜色盘、设置在灯珠前方的图案盘及设置在外壳前端的镜片。

进一步的，所述所述安装固定支架上设有环形锁，环形锁一侧有开口，开口处有锁紧螺栓，锁紧螺栓穿过与环形锁开口一体化连接的锁紧条，方便吊装在舞台架上。

进一步的，所述LED灯架通过气缸气动控制旋转，气缸与电控模块电路板电性连接。

进一步的，所述LED灯与电控模块电路板通过信号线电性连接，电控模块电路板控制LED灯的开关。

进一步的，所述颜色盘内的颜色格至少有3个，最佳为14个。

进一步的，所述图案盘内的图案至少有3个，最佳为17个。

本实用新型解决了目前LED舞台灯不能单独完成变色、旋转的问题，且本实用新型结构简单实用，造价低廉，操作方便，有多种灯色转换变化，可通过电控模块旋转LED灯架进而控制其光道效果，具有强光束聚光的优点。

附图说明

图1是本实用新型的结构示意图。

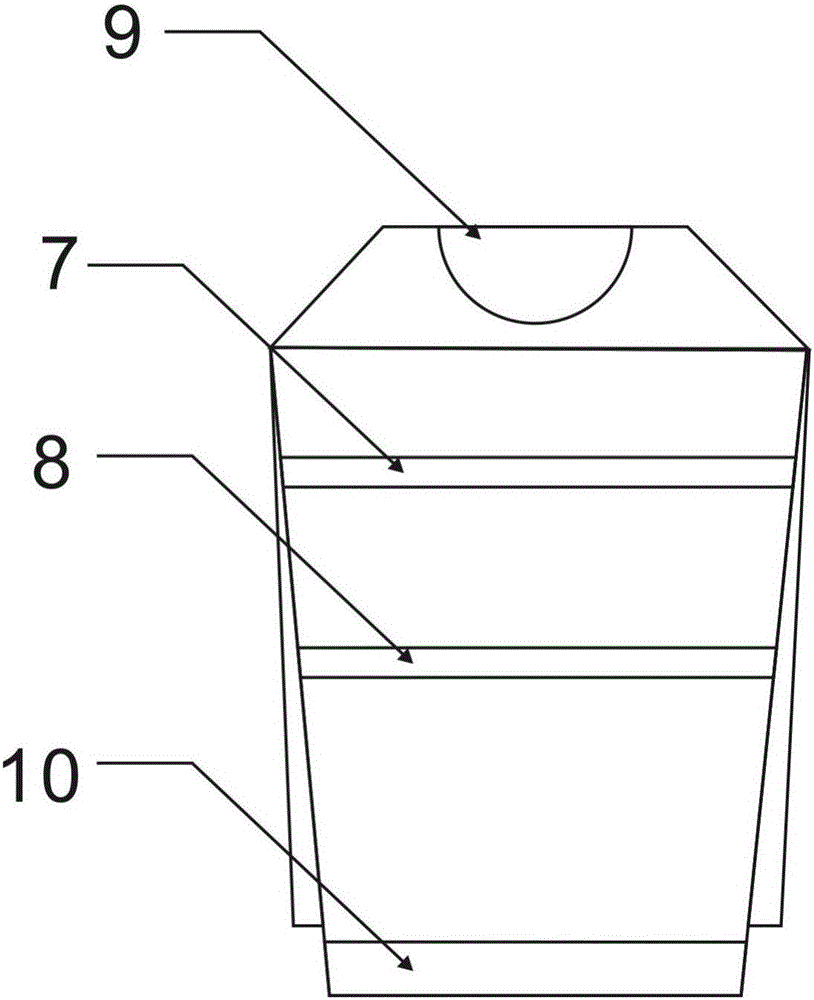

图2是本实用新型LED灯的结构示意图。

1-光源支架；2-LED灯架；3-LED灯；4-电控模块支架；5-安装固定支架；6-环形锁；7-颜色盘；8-图案盘；9-灯珠；10-镜片。

具体实施方式

如图1所示，本实用新型包括光源支架1、通过转轴与光源支架1连接的电控模块支架4及通过螺栓与电控模块支架4连接的安装固定支架5，所述光源支架1为U型架，顶部两端有转轴，转轴与LED灯架2外侧连接，LED灯架2内设有LED灯，LED灯包括外壳、设置在外壳尾部的灯珠9、设置在灯珠前方的颜色盘7、设置在灯珠9前方的图案盘8及设置在外壳前端的镜片10；所述所述安装固定支架5上设有环形锁6，环形锁6一侧有开口，开口处有锁紧螺栓，锁紧螺栓穿过与环形锁6开口一体化连接的锁紧条，方便吊装在舞台架上；所述LED灯架2通过气缸气动控制旋转，气缸与电控模块电路板电性连接；所述LED灯与电控模块电路板通过信号线电性连接，电控模块电路板控制LED灯的开关；所述颜色盘7内的颜色格至少有3个，最佳为14个；所述图案盘8内的图案至少有3个，最佳为17个。

本实用新型通过LED灯内设置多种灯色，并通过电控模块控制各种灯色强度，聚光或散光后达到所需灯色的变换，并采用了弧面出光口，使其散光度大。

本实用新型的环形锁66可以通过调节螺栓使安装固定支架55固定在某一舞台支架上，使其达到吊装的目的。

对于本领域的技术人员来说，可根据以上技术方案以及构思，做出其他各种相应的改变以及变形，而所有的这些改变和变形都应该属于本实用新型权利要求的保护范围之内。
