转轴防脱架和灯具AFS模块的制作方法

本实用新型涉及一种可防止灯具AFS模块中转轴脱出的限位结构件和采用了这种结构件的灯具AFS模块。

背景技术：

灯具AFS功能在灯具上应用越来越广泛，对于行车安全也有巨大帮助，但AFS的转轴由于是运动部件，安装方式为上方完全固定卡死，下方为考虑装配性，采用碗状结构，其安装方式是否稳固直接影响灯具的性能及安全，但在极限情况下有一定脱出风险。因此保证AFS系统的稳定性显得异常重要。

技术实现要素：

为克服现有技术的上述缺陷，本实用新型提供了一种转轴防脱架和灯具AFS模块，能够防止灯具AFS模块的转轴直接脱出，可以在完全不影响AFS模块原组成部分工作的情况下对整个AFS模块的旋转系统进行保护。

本实用新型的主要技术方案有：

一种转轴防脱架，其为L形板状，由第一折边和第二折边组成，所述第一折边上设有U形缺口，所述第二折边上设有安装孔。

所述第二折边上还可以设有销孔。

所述销孔可以为一个或两个。

所述安装孔可以为两个，所述销孔优选位于两个所述安装孔之间。

所述第一折边可以呈梯形，所述第一折边和第二折边的公共边构成所述第一折边的梯形的下底。

所述第一折边和第二折边之间优选为圆角过渡。

所述第一折边和第二折边上各个角部可以设有倒角或圆角。

所述U形缺口的开口可以位于所述第一折边和第二折边的公共边之外的任意一条边上。

一种灯具AFS模块，包括支架、转轴、照明单元和前述任意一种所述的转轴防脱架，所述转轴与所述支架旋转连接，所述转轴贯穿所述支架，所述支架的前面设有螺纹孔，通过与螺纹联接件配合，所述转轴防脱架的所述第二折边贴合并固定连接在所述支架上，所述第一折边位于所述支架的上方，所述转轴的上端从所述转轴防脱架的所述U形缺口中穿出，且其上固定连接所述照明单元。

所述转轴防脱架与所述支架之间可以通过一面两销定位，定位面为所述第二折边与所述支架相贴合的面，定位销孔垂直于该面。

本实用新型的有益效果是：

本实用新型的所述转轴防脱架能够防止灯具AFS模块中的转轴直接脱出，提高灯具AFS模块的工作安全性，从而提高了行车安全性，且结构小巧，制作容易，具有非常好的通用性，对于类似的AFS模块都可以起到很好的保护作用。

本实用新型的所述灯具AFS模块只需要在已有AFS模块基础上增加一个小结构件就能起到转轴防脱作用，使转轴旋转得到很好的保护，从而明显提高AFS模块的工作安全性，同时除增加安装孔外不需要对已有AFS模块进行例如更换零件等其他较复杂的改动，因此既不增加新的灯具AFS模块的设计难度，又方便已有AFS模块的改造。

附图说明

图1是所述转轴防脱架的一个实施例的结构示意图；

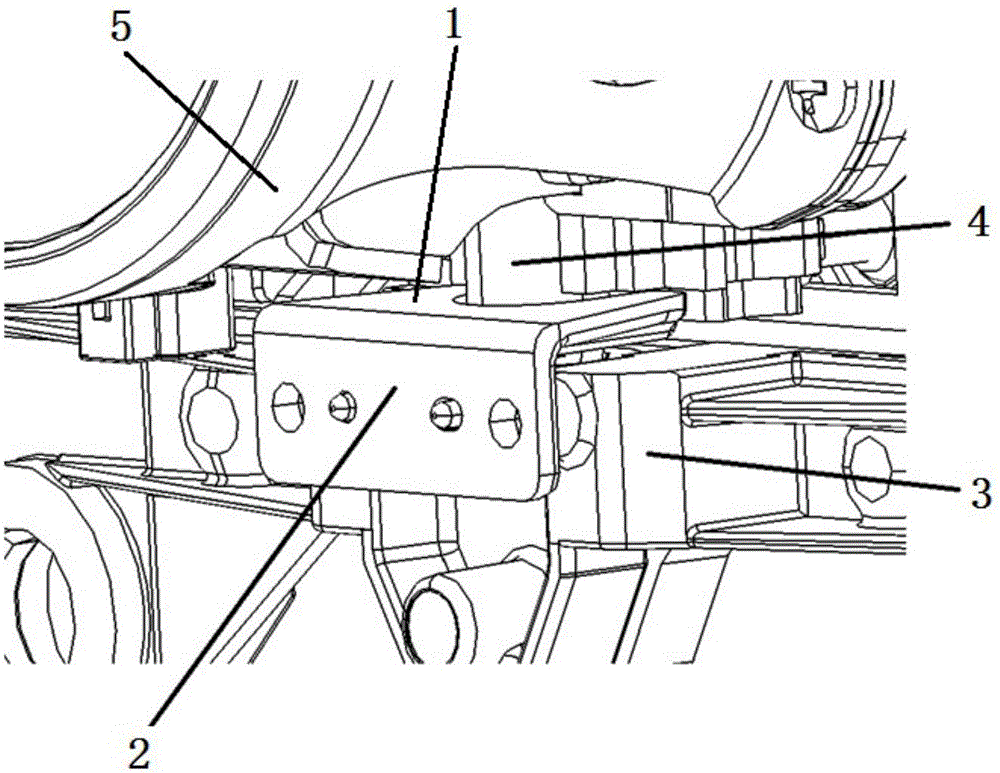

图2是所述灯具AFS模块的一个实施例的局部结构示意图。

具体实施方式

本实用新型公开了一种转轴防脱架，如图1所示，其为L形板状，由第一折边1和第二折边2组成，所述第一折边上设有U形缺口11(即三边封闭、一边敞口的开口结构)，所述第二折边上设有安装孔21。通过所述安装孔，将所述转轴防脱架固定在AFS模块的支架上，所述U形缺口供所述AFS模块的转轴从中穿过，可以使所述U形缺口的任意一条封闭的边对应置于所述转轴易于从所述支架中脱出的方位上，起到对所述转轴的定向限位作用，防止所述转出从该方向脱出。

所述转轴防脱架能够防止灯具AFS模块中的转轴直接脱出，提高灯具AFS模块的工作安全性，从而提高了行车安全性，且结构小巧，制作容易，还具有非常好的通用性，对于类似的AFS模块都可以起到很好的保护作用。

所述第二折边上还可以设有销孔22，用于安装时的角向定位。所述销孔可以为一个或两个。

所述安装孔可以为两个，相应地，需要在所述支架上设置对应的螺纹孔。所述销孔可以位于两个所述安装孔之间。

所述第一折边可以呈梯形，所述第一折边和第二折边的公共边优选构成所述第一折边的梯形的下底。设置成梯形，适当减小所述第一折边的外围尺寸。

所述第一折边和第二折边之间优选呈圆角过渡。

所述第一折边和第二折边上各个角部最好设有倒角或圆角。

所述U形缺口的开口可以位于所述第一折边和第二折边的公共边之外的任意一条边上，优选位于与所述公共边相对的边上。

本实用新型还公开了一种灯具AFS模块，如图2所示，包括支架3、转轴4、照明单元5和前述任意一种所述的转轴防脱架，所述转轴与所述支架旋转连接，所述转轴上下贯穿所述支架，所述支架的前面设有与所述第二折边上的安装孔相对应的螺纹孔，通过与螺纹联接件配合，所述转轴防脱架的所述第二折边2贴合并固定连接在所述支架上，所述第一折边1位于所述支架的上方，所述转轴的上端从所述转轴防脱架的所述U形缺口中穿出，且其上固定连接所述照明单元。

本实用新型的所述灯具AFS模块只需要在已有AFS模块基础上增加一个小结构件就能起到转轴防脱作用，使转轴旋转得到很好的保护，从而明显提高AFS模块的工作安全性。对于全新的所述灯具AFS模块，由于其中大部分零部件的结构及其相互间的安装关系都可以借鉴已有的AFS模块，是已知的，因此设计、制造难度都很小。对于在已有的AFS模块基础上进行改造的情况，只需要在所述支架上加工出与所述安装孔对应的螺纹孔即可，无需进行例如更换零件等其他较复杂的改动，因此方便已有AFS模块的改造。

所述转轴的下端可以与一电机的输出轴同轴固定连接，或者通过传动机构传动。所述电机作为所述灯具AFS模块的动力源，驱使所述转轴转动，从而带动所述照明单元根据需要转动一定角度。

所述灯具AFS模块还可以包括销，所述转轴防脱架与所述支架之间可以通过一面两销定位，定位面为所述第二折边与所述支架相贴合的面，定位销孔垂直于该面，销插在所述定位销孔中。对于所述转轴防脱架，所述销孔即为所述定位销孔，对于所述支架，需要在其定位面上设置与所述转轴防脱架上销孔相对于的销孔。销插在所述转轴防脱架和所述支架的对应的销孔中。

所述第一折边与所述支架的上表面可以贴合，也可以不贴合。
