一种新型水晶筒灯的制作方法

本实用新型涉及一种照明灯具领域，特别是涉及一种家居照明的水晶筒灯。

背景技术：

市面上的筒灯，一般都是安装在天花板上，起到装饰照明的作用，现有的筒灯结构一般都是包括有灯座，反光罩，节能灯泡，反光罩装置在灯座上，节能灯饰设置在反光罩内与灯座电连接，这种结构虽然能起到节能环保的目的，但由于节能灯泡露出在外，影响美观。

还有一种筒灯在反光罩上设有透光板，将节能灯泡遮住，这种结构比较普通，装饰效果不好。

因此，本实用新型针对现有技术不足进一步改进。

技术实现要素：

本实用新型目的是克服了现有技术中的不足而提供一种水晶筒灯结构，具有结构简单，装饰美观的特点。

本实用新型采用以下技术方案：

一种新型水晶筒灯，包括底座，散热器及水晶灯罩，所述底座的侧边设有卡簧，所述水晶灯罩设置在底座的下侧，其特征在于所述底座内设有安装孔，在安装孔内设有金属安装板，所述散热器安装在金属安装板的上面，所述金属安装板的下面固定有LED电路板；所述安装孔的底部设有连接件，所述连接件与安装孔的内螺纹连接，所述连接件与水晶灯罩的上端面粘接固定。

如上所述的一种新型水晶筒灯，其特征在于所述LED电路板上设有多个LED灯珠。

如上所述的一种水晶筒灯结构，其特征在于所述散热器为金属材料制成，所述散热器设有多个散热翼片。

如上所述的一种水晶筒灯结构，其特征在于所述水晶灯罩为圆锥形。

本实用新型的有益效果是：1、由于采用水晶灯罩与连接件粘接后，再由连接件与底座的安装孔螺纹连接，使水晶灯罩安装牢固，且安装起来更为方便；2、采用水晶灯罩，装饰效果更好；3、结构简单，有利于生产制造。

【附图说明】

图1是本实用新型的示意图。

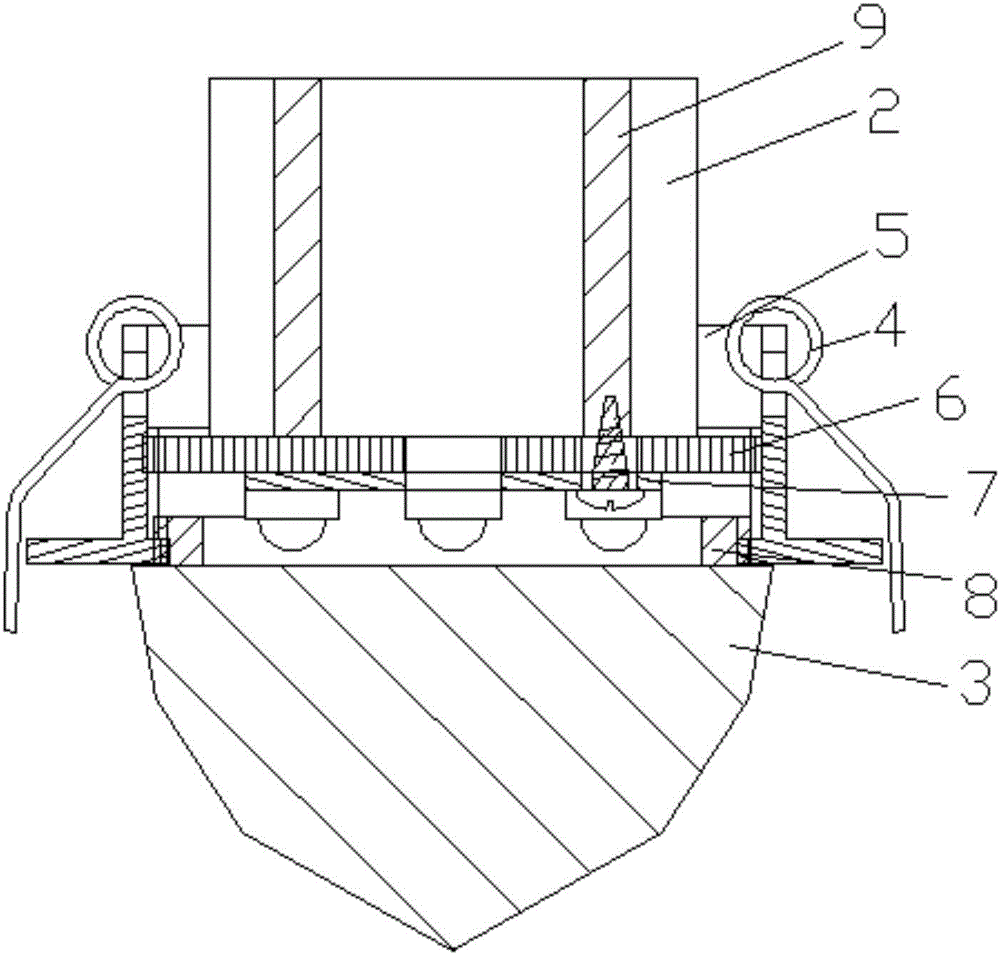

图2是本实用新型的剖面图。

图3是本实用新型的爆炸图。

【具体实施方式】

下面结合附图对本实用新型进行详细描述：

请参阅图1至图3所示，本实用新型所指的一种新型水晶筒灯，包括底座1，散热器2及水晶灯罩3，所述底座1的侧边设有卡簧4，所述水晶灯罩3设置在底座1的下侧，其特征在于所述底座1内设有安装孔5，在安装孔5内设有金属安装板6，所述散热器2安装在金属安装板6的上面，所述金属安装板6的下面固定有LED电路板7；所述安装孔5的底部设有连接件8，所述连接件8与安装孔5的内螺纹连接，所述连接件8与水晶灯罩3的上端面粘接固定。

优选的，本实用新型所述安装孔5为圆形，所述连接件8为圆环形状，所述连接件8的侧面设有螺纹与安装孔5螺纹连接；所述连接件8的底面为平面与水晶灯罩3粘接固定。

优选的，本实用新型所述LED电路板7上设有多个LED灯珠。

优选的，本实用新型所述散热器2为金属材料制成，所述散热器2设有多个散热翼片9。

优选的，本实用新型所述水晶灯罩3为圆锥形，水晶灯罩3还可以是其他形状：圆形、棱形、圆柱形、方形或异形，均属于本专利的保护范围。

本实用新型在使用时，由于采用水晶灯罩与连接件粘接后，再由连接件与底座的安装孔螺纹连接，使水晶灯罩安装牢固，且安装起来更为方便。
