一种可调节烛台的制作方法

本实用新型涉及陶瓷生活用具技术领域，具体的涉及一种可调节烛台。

背景技术：

陶瓷是以天然粘土以及各种天然矿物为主要原料经过粉碎混炼、成型和煅烧制得的材料，陶瓷由于美观、耐热等优点，广泛应用于各种家居用品、观赏摆件等，其中，蜡陶瓷烛台由于观赏性较高，已在人们生活在逐渐普及，现在市场上的蜡陶瓷烛台在固定蜡烛时，通常将蜡烛的烛尾用火烧熔后固定在烛台上，这样，蜡烛固定不牢固，在外力作用下很容易倒下，严重时会引起火灾，而且烧熔后烛油粘在烛台上，影响下次使用，其次，蜡烛的直径有大有小，现有的烛台也不能根据蜡烛的直径对蜡烛进行固定调节。

技术实现要素：

本实用新型的目的在于克服现有技术中蜡烛固定不牢固，在外力作用下很容易倒下，严重时会引起火灾，而且烧熔后烛油粘在烛台上，影响下次使用，其次，蜡烛的直径有大有小，现有的烛台也不能根据蜡烛的直径对蜡烛进行固定调节的技术问题，提供一种可调节烛台。

为实现上述目的，本实用新型采用的技术方案如下：一种可调节烛台，包括底座，所述底座上设置有用于容置蜡烛的烛腔，所述烛腔内设置有夹持机构，所述夹持机构包括若干夹紧片、底盘、升降气缸，各夹紧片与所述底盘活动连接围成一筒状体，所述筒状体的上端部抵靠在所述烛腔的上端部，所述升降气缸通过一转轴固定安装于底盘下方。

进一步的，所述夹持机构还包括弹性套圈，所述弹性套圈套设于各夹紧片上，且将各夹紧片连成一体。

进一步的，所述弹性套圈套设于所述筒状体的内壁上。

进一步的，所述底盘上设置有用于固定蜡烛的固定件。

进一步的，所述固定件为一设置于所述底座中心的固定针。

进一步的，所述底盘外围周向设置有若干榫头，各夹紧片下端部分别活动嵌套于榫头内。

进一步的，所述夹紧片下端两侧开设有凹槽，相邻夹紧片的凹槽拼接在一起套设于榫头内。

进一步的，所述烛腔的上端部以及各夹紧片的上端部均为向内倾斜且倾斜角度一致的斜面。

进一步的，所述斜面的倾斜角度不大于45°。

由上述对本实用新型的描述可知，与现有技术相比，本实用新型提供的一种可调节烛台，在底座上设置烛腔，在烛腔内设置有夹持机构，各夹紧片与底盘活动连接围成一筒状体，所述筒状体的上端部抵靠在所述烛腔的上端部，所述升降气缸通过一转轴固定安装于底盘下方，通过升降气缸带动底座及固定在底座上的夹持机构上升，使得各夹紧片向外张开，将蜡烛放置于烛腔内，再通过升降气缸拉动各夹紧片向下移动，使得各夹紧片围成的筒体紧紧与蜡烛贴合，固定蜡烛，实现对夹紧片形成的筒体内径的调整以匹配蜡烛，这样蜡烛固定牢固，也可以适应不同直径的蜡烛，使用方便，应用范围广泛。

附图说明

图1为本实用新型可调节烛台装配示意图；

图2为本实用新型可调节烛台结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

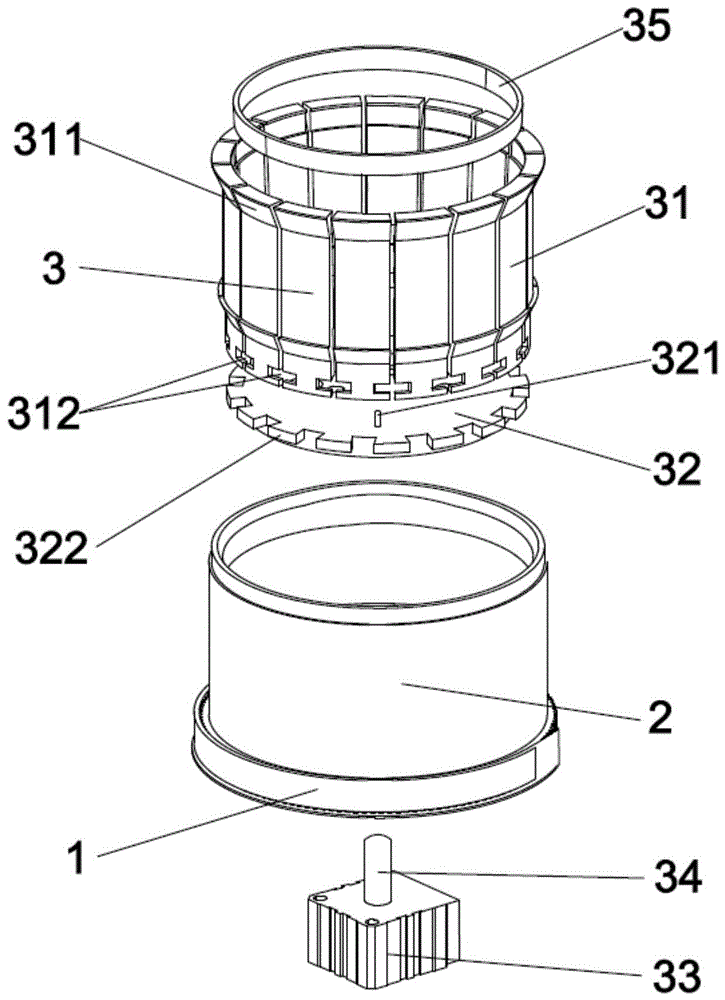

如图1、图2所示，本实施例提供一种可调节烛台，包括底座1，所述底座1上设置有用于容置蜡烛的烛腔2，所述烛腔2内设置有夹持机构3，所述夹持机构3包括若干夹紧片31、底盘32、升降气缸33，各夹紧片31与所述底盘32活动连接围成一筒状体，所述筒状体的上端部311抵靠在所述烛腔2的上端部，烛腔2的上端部以及各夹紧片31的上端部311均为向内倾斜的倾斜角度一致的斜面，所述斜面的倾斜角度不大于45°，方便各夹紧片31在烛腔2内移动，所述升降气缸33通过一转轴34固定安装于底盘1下方，所述底盘32上设置有用于固定蜡烛的固定件321，所述固定件321为一设置于所述底座32中心的固定针，固定针的长度可以设置较短，稍微固定蜡烛即可，所述底盘32外围周向设置有若干榫头322，所述夹紧片31下端两侧开设有凹槽312，相邻夹紧片31的凹槽312拼接在一起活动套设于榫头322内，夹紧片与底盘装配方便，易于加工。

为了防止烛油滴在夹紧片31上，所述夹持机构3还包括弹性套圈35，所述弹性套圈35套设于各夹紧片31上，例如套设于筒状体的内壁上，不仅将各夹紧片31连成一体，烛油也不会滴落在夹紧片31上，若弹性套圈35滴有较多的烛油影响夹紧片31工作时，可将弹性套圈35取出，套上新的即可。

使用时，将蜡烛先插在固定针上，稍微固定在底盘上，通过升降气缸带动底座及固定在底座上的夹持机构上升，使得各夹紧片向外张开，将蜡烛放置于烛腔内，再通过升降气缸拉动各夹紧片向下移动，此时烛腔的斜面对夹紧片形成向内的压力，使得各夹紧片围成的筒体紧紧与蜡烛贴合，固定蜡烛。

由上述对本实用新型的描述可知，与现有技术相比，本实用新型提供的一种可调节烛台，在底座上设置烛腔，在烛腔内设置有夹持机构，各夹紧片与底盘活动连接围成一筒状体，所述筒状体的上端部抵靠在所述烛腔的上端部，所述升降气缸通过一转轴固定安装于底盘下方，通过升降气缸带动底座及固定在底座上的夹持机构上升，使得各夹紧片向外张开，将蜡烛放置于烛腔内，再通过升降气缸拉动各夹紧片向下移动，使得各夹紧片围成的筒体紧紧与蜡烛贴合，固定蜡烛，实现对夹紧片形成的筒体内径的调整以匹配蜡烛，这样蜡烛固定牢固，也可以适应不同直径的蜡烛，使用方便，应用范围广泛。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
