一种锂电模切机冲切模具的制作方法

本发明涉及冲切装置技术领域，具体为一种锂电模切机冲切模具。

背景技术：

模具，工业生产上用以注塑、吹塑、挤出、压铸、锻压成型、冶炼或冲压等方法得到所需产品的各种模子和工具。简而言之，模具是用来制作成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。素有“工业之母”的称号。锂电模切机冲切模具属于模具的一种。

现有的锂电模切机冲切模具靠刀模切割，效率低，稳定性不高，寿命不长，需要大量的人工，增加了成本。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种锂电模切机冲切模具，解决了锂电模切机冲切模具效率低、寿命不长和需要大量人工的问题。

（二）技术方案

为实现上述目的，本发明提供如下技术方案：一种锂电模切机冲切模具，包括陶瓷下刀座板，所述陶瓷下刀座板的顶部设置有两个冲切装置，所述冲切装置包括陶瓷上刀和上冲头座导向板，所述陶瓷上刀和上冲头座导向板从前到后依次固定安装在陶瓷下刀座板的上表面，所述陶瓷上刀的顶部固定安装有陶瓷下刀，所述陶瓷下刀的顶部固定安装有压板，所述陶瓷下刀的顶部分别与两个压板弹簧的一端固定连接，两个压板弹簧均位于远离上冲头座导向板的一侧，所述压板的顶部固定安装有上冲头座，所述上冲头座的顶部与上冲头卡板的底部固定连接，所述上冲头卡板的底部分别与两个压板弹簧的另一端固定连接，所述上冲头卡板的顶部固定安装有两个直线轴承，两个直线轴承的上表面通过压板调节杆固定连接，所述上冲头卡板的顶部固定连接有T型滑动座，所述T型滑动座的内部滑动连接有T型滑动块，T型滑动座的背面与后滑动板的正表面滑动连接。

优选的，所述压板弹簧对称设置在陶瓷下刀上。

优选的，所述陶瓷下刀的上表面开设有散热孔，散热孔的形状设置为圆形。

优选的，所述陶瓷下刀座板的形状设置为长方体结构，且陶瓷下刀座板的正表面开设有通孔。

优选的，所述上冲头座导向板的上表面开设有通槽。

（三）有益效果

本发明提供了一种锂电模切机冲切模具。具备以下有益效果：

1、该锂电模切机冲切模具，通过陶瓷下刀座板、冲切装置、陶瓷上刀、上冲头座导向板、压板、陶瓷下刀、压板弹簧、上冲头座、上冲头卡板、直线轴承、压板调节杆、T型滑动座、T型滑动块和后滑动板的配合使用，提高了效率，达到了稳定的效果，解决了稳定性不高的问题，而且耐用，增加了使用的寿命，达到了高速通切和防静电的效果。

2、该锂电模切机冲切模具，结构紧凑，设计合理，实用性强，便于推广使用。

附图说明

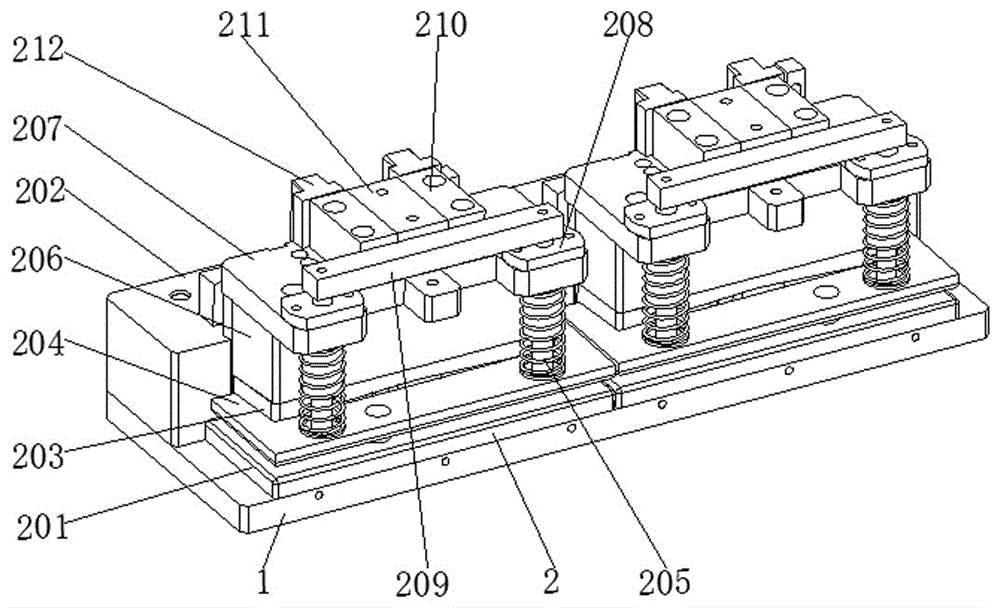

图1为本发明结构示意图；

图2为本发明结构爆炸图。

图中：1陶瓷下刀座板、2冲切装置、201陶瓷上刀、202上冲头座导向板、203压板、204陶瓷下刀、205压板弹簧、206上冲头座、207上冲头卡板、208直线轴承、209压板调节杆、210 T型滑动座、211 T型滑动块、212后滑动板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-2所示，本发明提供一种技术方案：一种锂电模切机冲切模具，包括陶瓷下刀座板1，陶瓷下刀座板1的形状设置为长方体结构，且陶瓷下刀座板1的正表面开设有通孔，通孔具有扇热的作用，陶瓷下刀座板1的顶部设置有两个冲切装置2，冲切装置2包括陶瓷上刀201和上冲头座导向板202，上冲头座导向板202的上表面开设有通槽，陶瓷上刀201和上冲头座导向板202从前到后依次固定安装在陶瓷下刀座板1的上表面，陶瓷上刀201的顶部固定安装有陶瓷下刀204，陶瓷下刀204的顶部固定安装有压板203，陶瓷下刀204的顶部分别与两个压板弹簧205的一端固定连接，陶瓷下刀204顶部的两个压板弹簧205对称设置在陶瓷下刀204上，陶瓷下刀204的上表面开设有散热孔，散热孔的形状设置为圆形，两个压板弹簧205均位于远离上冲头座导向板202的一侧，压板弹簧205具有压缩性，压板203的顶部固定安装有上冲头座206，上冲头座206的顶部与上冲头卡板207的底部固定连接，上冲头卡板207的底部分别与两个压板弹簧205的另一端固定连接，上冲头卡板207的顶部固定安装有两个直线轴承208，两个直线轴承208的上表面通过压板调节杆209固定连接，上冲头卡板207的顶部固定连接有T型滑动座210，T型滑动座210的内部滑动连接有T型滑动块211，T型滑动座210的背面与后滑动板212的正表面滑动连接，通过陶瓷下刀座板1、冲切装置2、陶瓷上刀201、上冲头座导向板202、压板203、陶瓷下刀204、压板弹簧205、上冲头座206、上冲头卡板207、直线轴承208、压板调节杆209、T型滑动座210、T型滑动块211和后滑动板212的配合使用，提高了效率，达到了稳定的效果，解决了稳定性不高的问题，而且耐用，增加了使用的寿命，达到了高速通切和防静电的效果，该锂电模切机冲切模具，结构紧凑，设计合理，实用性强，便于推广使用。

综上可得，该锂电模切机冲切模具，通过陶瓷下刀座板1、冲切装置2、陶瓷上刀201、上冲头座导向板202、压板203、陶瓷下刀204、压板弹簧205、上冲头座206、上冲头卡板207、直线轴承208、压板调节杆209、T型滑动座210、T型滑动块211和后滑动板212的配合使用，提高了效率，达到了稳定的效果，解决了稳定性不高的问题，而且耐用，增加了使用的寿命，达到了高速通切和防静电的效果。

另外，该锂电模切机冲切模具，结构紧凑，设计合理，实用性强，便于推广使用。
