切板机的制作方法

本发明涉及一种切板机。

背景技术：

切板机用于将板材切断，包括上刀体、下刀体和升降机构，上刀体固定在机架上，上刀体上具有上刀刃，下刀体上具有下刀刃，下刀体由升降机构驱动相对上刀体移动，剪切时，下刀体相对上刀体移动，通过上下刀刃的剪切力将板材剪断。现有切板机的升降机构一般为液压缸或气缸，液压缸作用在下刀体的中部，存在的问题是，在下刀体体积较大时，液压缸仅作用在下刀体中部容易出现下刀体运动不稳的情况，而要在下刀体两侧设置液压缸以增加下刀体稳定性则势必增加液压缸的数量，且多个液压缸需要同步运行，控制成本较高。

技术实现要素：

针对现有技术存在的不足，本发明要解决的技术问题是提供一种切板机，下刀体运行稳定性好。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种切板机，包括机架、上刀体、下刀体和升降机构，所述上刀体固定设置在机架上，所述下刀体位于上刀体下方并可沿机架上下移动，所述升降机构驱动下刀体相对上刀体移动以剪切板材，还包括用于平衡下刀体的平衡杆系，所述平衡杆系包括左、右曲柄和左、右连杆，所述左、右曲柄对称设于下刀体纵向中心的两侧，所述左、右连杆对称设于纵向中心的两侧，所述左、右曲柄的下端均与机架铰接，所述左、右曲柄的上端分别与左、右连杆的下端铰接，所述左、右连杆的上端均与下刀体铰接。

进一步地，所述升降机构包括左、右螺杆、转套、升降座和转动机构，所述升降座可升降的设置在机架上，所述左螺杆的左侧套接在左曲柄与左连杆的铰接轴上，所述右螺杆的右侧套接右曲柄与右连杆的铰接轴上，所述左、右螺杆的右侧和左侧分别插入转套内并与转套螺纹配合，所述左、右螺杆的螺纹旋向相反，所述转动机构位于升降座上并驱动转套转动。

进一步地，所述机架上设有支撑升降座的弹簧。

本发明的有益效果：

1、本发明的切板机，通过设置平衡杆系增强动模的平衡、稳定性，结构和控制较为简便；

2、本发明的切板机，升降机构通过水平移动来驱动下刀体升降，下刀体升降更加平稳，设备整体结构更加紧凑、占用空间小。

附图说明

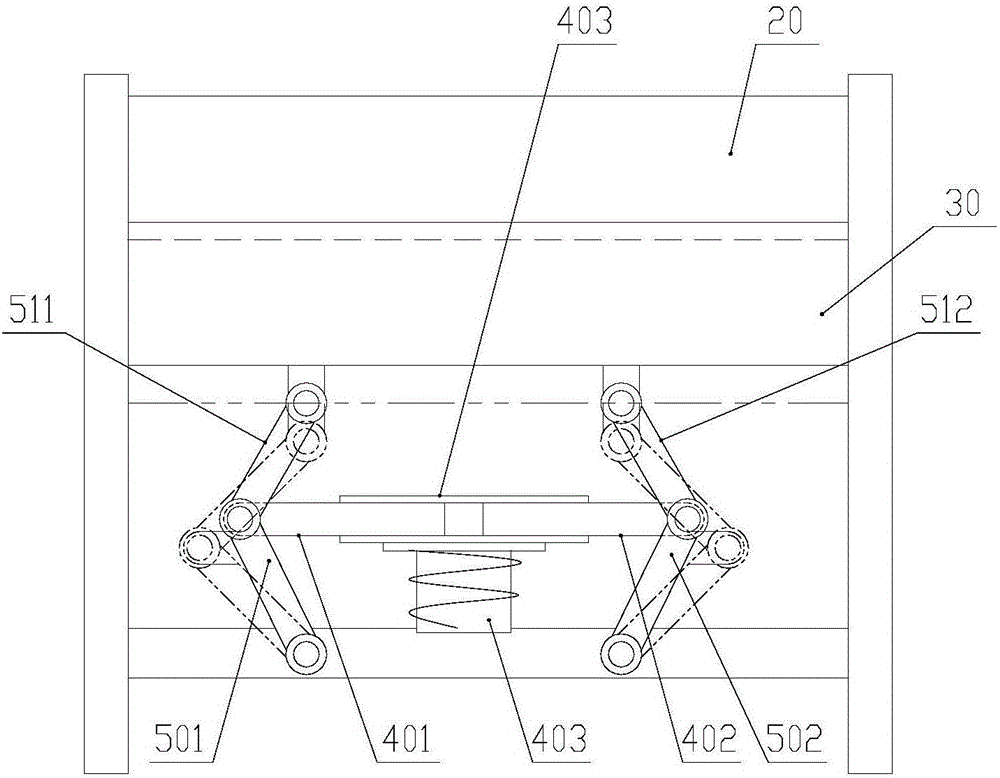

图1为本发明一种切板机的主视图(下刀体处于底部位置)；

图2为本发明一种切板机的主视图(下刀体处于顶部位置)。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图，本发明提供一种技术方案：一种切板机，包括机架10、上刀体20、下刀体30和升降机构40，上刀体20固定设置在机架10上，机架10包括左、右立柱和连接左、右立柱的底梁101，下刀体30位于上刀体20下方并可沿机架10上下移动，升降机构40驱动下刀体30相对上刀体20移动以剪切板材。升降机构40可以是液压缸、或者曲柄滑块等机构。

下刀体30与机架10的底梁101之间设有平衡杆系50，平衡杆系50包括左、右曲柄501、502和左、右连杆511、512，左、右曲柄501、502对称设于下刀体30纵向中心的两侧，左、右连杆511、512也对称设于纵向中心的两侧，左、右曲柄501、502的下端均与机架10铰接，左、右曲柄501、502的上端分别与左、右连杆511、512的下端铰接，左、右连杆511、512的上端均与下刀体30铰接。左、右连杆511、512连接在下刀体30中心的两侧，下刀体30上下移动时，左、右曲柄501、502绕其与底梁101的铰接轴523、524摆动，左、右连杆511、512可使下刀体30两侧进行支撑使其保持平衡，增强下刀体30上下移动时的平稳性。

升降机构40包括左、右螺杆401、402、转套403、升降座404和转动机构，升降座404可升降的设置在机架10的底梁101上，具体的，底梁101上开有滑槽，升降座404的下部与滑槽竖向滑动配合，左螺杆401的左侧套接在左曲柄501与左连杆511的铰接轴521上，右螺杆402的右侧套接在右曲柄502与右连杆512的铰接轴522上，左、右螺杆401、402的右侧和左侧分别插入转套403内并与转套403螺纹配合，左、右螺杆401、402的螺纹旋向相反，转动机构位于升降座404上并驱动转套403转动。转动机构如电机等通过齿轮或皮带等驱动转套403转动，转套403转动将驱动左、右螺杆401同时相向或相背移动，左、右螺杆在相向或相背移动的同时，将由铰接轴521、522驱动左、右曲柄501、502相向或相背摆动，从而实现下刀体30升降，在左、右螺杆401、402靠近或远离的同时，由于铰接轴521、522位置的改变，左、右螺杆401及转套403也将升降，通过升降座404来实现左、右螺杆401和转套403的升降。升降机构40整体水平设置，通过左、右螺杆水平移动来实现下刀体30的升降，设备整体结构紧凑，左、右螺杆的水平作用力通过左、右连杆作用在下刀体上，下刀体升降更加平稳。

机架10的底梁101上设有支撑升降座404的弹簧410，通过弹簧410来缓冲升降座403。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
