一种风叶轮支架底板钻孔用夹紧装置的制作方法

本实用新型涉及一种风叶轮支架底板钻孔用夹紧装置，属于钻孔夹具技术领域。

背景技术：

目前，现有的风叶轮支架主要由固定底板、支架和轴孔座构成，轴孔座通过支架固定在固定底板上，且轴孔座和固定底板之间具有一定夹角，固定底板上开设定位孔。在进行固定底板定位孔加工时，由于轴孔座和固定底板具有一定夹角，固定不好固定，导致定位孔加工困难。

技术实现要素：

为解决现有技术存在的技术问题，本实用新型提供了一种结构简单，使用方便，便于固定和钻孔的风叶轮支架底板钻孔用夹紧装置。

为实现上述目的，本实用新型所采用的技术方案为一种风叶轮支架底板钻孔用夹紧装置，包括底板，所述底板的中部设置有支撑杆，所述底板的一侧设置有立板，所述支撑杆和立板的顶部设置有钻孔模板，所述钻孔模板上设置有定位孔，所述底板和立板之间设置有固定架，定位螺杆倾斜固定在固定架上，所述定位螺杆上设置有定位块，所述定位螺杆的自由端还设置有用于锁紧的定位垫板和固定螺母。

优选的，所述固定架包括水平板和斜板，所述水平板固定在立板上，斜板固定在底板，所述定位螺杆固定在斜板上。

优选的，所述支撑杆上还设置有调整螺栓。

优选的，所述定位垫板上设置有U型开口。

与现有技术相比，本实用新型具有以下技术效果：本实用新型结构简单，使用方便，采用将风叶轮支架固定在定位螺杆上，使风叶轮支架的底板与钻孔模板保持平行，这样通过定位孔即可对风叶轮支架的底板进行钻孔加工，加工方便，加工精度也能够保证。

附图说明

图1为本实用新型的结构示意图。

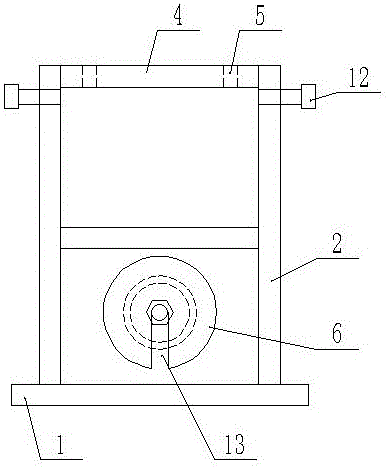

图2为图1的左视图。

图3为图1的俯视图。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1、图2所示，一种风叶轮支架底板钻孔用夹紧装置，包括底板1，底板1的中部设置有支撑杆2，底板1的一侧设置有立板3，支撑杆2和立板3的顶部设置有钻孔模板4，钻孔模板4上设置有定位孔5，底板1和立板3之间设置有固定架，定位螺杆7倾斜固定在固定架上，定位螺杆7上设置有定位块8，定位块8的外径与风叶轮支架轴孔座的内径相同，定位螺杆7的自由端还设置有用于锁紧的定位垫板6和固定螺母9。

其中，固定架包括水平板10和斜板11，水平板10固定在立板3上，斜板11固定在底板1，定位螺杆7固定在斜板11上。支撑杆2上还设置有调整螺栓12，调整螺栓主要用于调整风叶轮支架14的垂直度，从而保证钻孔精度。定位垫板6上设置有U型开口13，定位垫板采用U型开口设计，安装固定更加方便。

在使用时，将风叶轮支架14的轴孔座，套装在定位螺杆上，轴孔座套装在定位块上，这样轴孔座能够与定位螺杆同心，将定位垫板卡在定位螺杆上，拧紧固定螺母，同时调整调整螺栓，调整风叶轮支架的垂直度，使风叶轮支架的底板与钻孔模板保持平行，然后通过定位孔即可对风叶轮支架的底板进行钻孔。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包在本实用新型范围内。
