一种用于钣金带立边折R弯的端头楔块伸缩式压刀机构的制作方法

本实用新型属于钣金自动化生产领域，具体涉及一种用于钣金带立边折R弯的端头楔块伸缩式压刀机构。

背景技术：

在自动化钣金成型生产线中，大多具有将钣金折R弯的工位。其工作方式是将板料定位压紧后，通过辊弯或折弯的方式将板料折R弯，但是有的钣金在折R弯前，其折弯部分的边缘还存在具有一定高度的立边，如果对其不进行控制和干预，折弯后立边部分将会起褶皱，影响美观甚至产品质量。

技术实现要素：

本实用新型的目的在于提供一种用于钣金带立边折R弯的端头楔块伸缩式压刀机构，可以使得板料R弯处立边能够平整地弯出R型。

本实用新型的技术方案如下：

一种用于钣金带立边折R弯的端头楔块伸缩式压刀机构，其特征在于：包括压刀、弹簧导向螺钉、高压缩量用弹簧、端头滑块、导向滑座和螺钉；

所述的压刀一端设有弹簧安装面一，上述弹簧安装面一包括上表面和下表面，在弹簧安装面一上设有圆孔，圆孔贯穿弹簧安装面一的上表面和下表面，且圆孔轴线与弹簧安装面一垂直，在所述弹簧安装面一的下表面还设有一个弹簧安装槽一，所述弹簧安装槽一与圆孔同轴；

所述的端头滑块上设有弹簧安装面二和导向凸台，在所述端头滑块的弹簧安装面二上设有螺孔和弹簧安装槽二，所述弹簧安装槽二与螺孔同轴；

所述的导向滑座通过螺钉与压刀固定连接，在导向滑座与压刀连接的位置 开设导向槽，所述端头滑块上的导向凸台与上述导向槽匹配；

所述弹簧导向螺钉包括螺杆端和螺帽端，其中，螺杆端依次穿过压刀上的圆孔和高压缩量用弹簧后与端头滑块上的螺孔通过螺纹连接，螺帽端设于压刀的弹簧安装面一上表面；

所述的高压缩量用弹簧的一端设于压刀的弹簧安装槽一内，另一端设于端头滑块的弹簧安装槽二内；

所述弹簧导向螺钉和高压缩量用弹簧的轴线同轴，并且与导向凸台和导向槽平行；

在所述压刀的弹簧安装面一下表面与端头滑块的弹簧安装面二完全紧贴的状态下，端头滑块的压料面与压刀的压料面在同一平面上，且此时高压缩量用弹簧完全压紧。

所述的导向凸台和导向槽与压刀下表面形成角度θ,θ的取值范围为45°～90°。

所述的角度θ的取值为60°～70°。

所述的高压缩量用弹簧，其工作压缩量为40％～50％，工作寿命大于50万次。

所述端头滑块的导向凸台的长度设为a，导向滑座的导向槽长度设为b，端头滑块在高压缩量用弹簧由自由状态变为压紧状态过程中的滑动的行程设为s，加工的钣金件立边褶皱高度设为h，其中a≥0.5b+s，且s×cosθ>h。

本实用新型的有益效果在于：

弹簧伸缩结构实现了端头滑块迅速内缩的效果，同时避免了压刀在抬起过程中端头滑块与成型板料迷宫槽型或凸出结构的干涉。由此机构压紧后折弯的板料，其R弯处立边能够平整地弯出R型，且不会发生退刀时与板料的干涉， 非常适用于自动化钣金成型工作。

附图说明

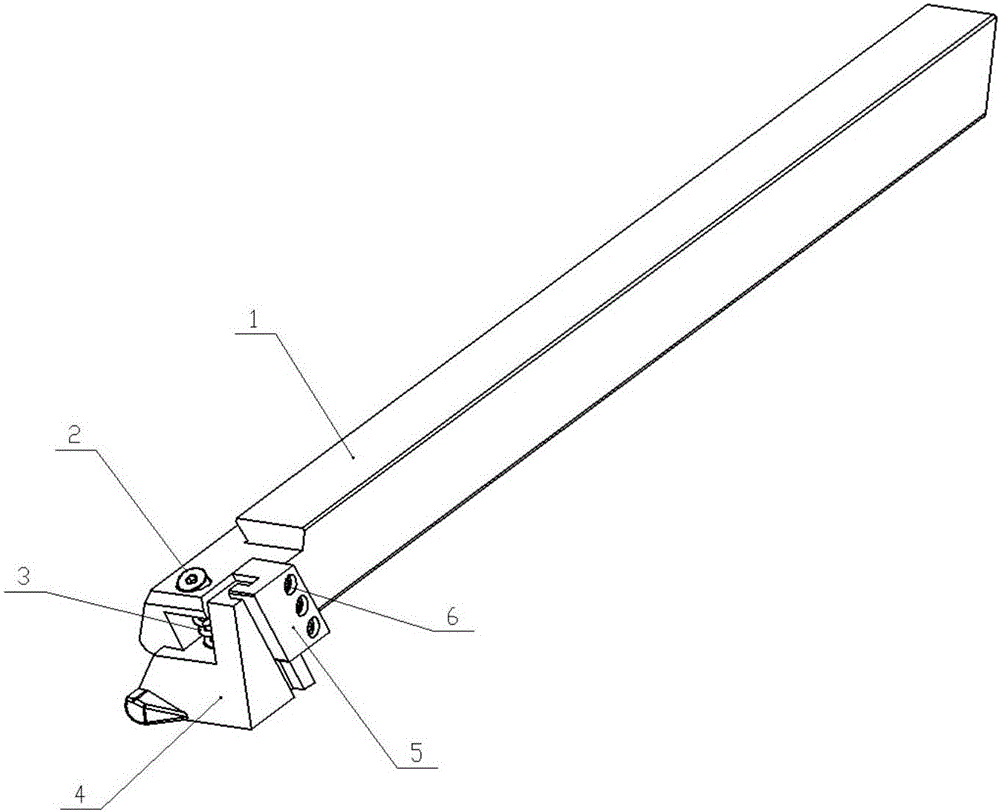

图1为压刀机构零件分解示意图；

图2为压刀机构弹簧自由状态示意图；

图3为压刀机构弹簧压紧状态示意图；

图4压刀示意图；

图5端头滑块示意图；

图中：1.压刀；2.弹簧导向螺钉；3.高压缩量用弹簧；4.端头滑块；5.导向滑座；6.螺钉。

具体实施方式

下面结合附图及具体实施例对本实用新型作进一步详细说明。

如图1至图5所示，一种用于钣金带立边折R弯的端头楔块伸缩式压刀机构，包括压刀1、弹簧导向螺钉2、高压缩量用弹簧3、端头滑块4、导向滑座5和螺钉6。

所述的压刀1一端设有弹簧安装面一，上述弹簧安装面一包括上表面和下表面，在弹簧安装面一上设有圆孔，圆孔贯穿弹簧安装面一的上表面和下表面，且圆孔轴线与弹簧安装面一垂直。在所述弹簧安装面一的下表面还设有一个弹簧安装槽一，所述弹簧安装槽一与圆孔同轴。

所述的端头滑块4上设有弹簧安装面二和导向凸台，在所述端头滑块4的弹簧安装面二上设有螺孔和弹簧安装槽二，所述弹簧安装槽二与螺孔同轴。

所述的导向滑座5通过螺钉6与压刀1固定连接，在导向滑座5与压刀1连接的位置开设导向槽，所述端头滑块4上的导向凸台与上述导向槽匹配，可以在导向槽内顺畅滑动。所述导向凸台和导向槽与压刀1下表面形成角度θ,θ的 取值范围为45°～90°，优选为60°～70°。

所述弹簧导向螺钉2包括螺杆端和螺帽端，其中，螺杆端依次穿过压刀1上的圆孔和高压缩量用弹簧3后与端头滑块4上的螺孔通过螺纹连接，螺帽端设于压刀1的弹簧安装面一上表面。

所述的高压缩量用弹簧3的一端设于压刀1的弹簧安装槽一内，另一端设于端头滑块4的弹簧安装槽二内。所述的弹簧导向螺钉2和高压缩量用弹簧3的轴线同轴，并且与导向凸台和导向槽平行。

在所述压刀1的弹簧安装面一下表面与端头滑块4的弹簧安装面二完全紧贴的状态下，端头滑块4的压料面与压刀1的压料面在同一平面上，且此时高压缩量用弹簧3完全压紧。

所述的高压缩量用弹簧3，其工作压缩量为40％～50％，工作寿命大于50万次。

所述端头滑块4的导向凸台的长度设为a，导向滑座5的导向槽长度设为b，端头滑块4在高压缩量用弹簧3由自由状态变为压紧状态过程中的滑动行程设为s，加工的钣金件立边褶皱高度设为h，其中a≥0.5b+s，且s×cosθ>h。
