一种便捷迅速冷却的对焊机的制作方法

本实用新型涉及对焊机领域，尤其涉及一种便捷迅速冷却的对焊机。

背景技术：

对焊机也称为电流焊机或电阻碰焊机。利用两工件接触面之间的电阻，瞬间通过低电压大电流，使两个互相对接的金属的接触面瞬间发热至融化并融合。

现有技术公开了申请号为201420460978.1的一种前后带料对接的对焊机，所述的对焊机包括机架和焊枪，机架的工作台上设置用于夹持待焊接件A、B的焊接夹具，焊接夹具包括焊接支撑台及与焊接支撑台配合夹紧待焊接件A、B焊接夹板，焊接支撑台与焊接夹板将待焊接件A、B夹紧后，焊枪沿待焊接件A、B的对接的端边所在位置移动实施焊接。但是该前后带料对接的对焊机的体积较大，实用不便，冷却性差，操作复杂。

技术实现要素：

针对上述问题，本实用新型提供了一种便捷迅速冷却的对焊机，解决了对焊机的体积较大，实用不便，冷却性差，操作复杂上的问题。

为解决上述技术问题，本实用新型所采用的技术方案是：一种便捷迅速冷却的对焊机，其结构包括手柄、气阀、后盖、焊接变压器、冷却设备、摇臂、焊臂、电极杆、电极头、机壳、上盖、扳手、转环总固、焊接开关、电源开关、水箱、水箱开口，所述手柄设置在气阀上，所述手柄通过螺丝与气阀连接 ，所述气阀设置在焊接变压器和手柄之间，所述后盖与焊接变压器的尾部通过螺丝连接，所述焊接变压器通过转环总轴与冷却设备连接，所述冷却设备由水箱和箱槽组成，所述水箱与水槽通过凹槽轨道连接，所述水箱上端设有水箱开口，所述所述摇臂与冷却设备活动连接，所述冷却设备与焊臂通过摇臂连接，两个所述摇臂与两个焊臂通过连接轴连接，所述两个焊臂的对接口分别设有电极杆、电极头，所述焊臂与电极头通过电极杆连接。

进一步的，所述机盖与冷却设备通过卡槽连接，所述上盖与扳手连接，所述扳手与摇臂通过杠杆连接。

进一步的，所述手柄1上设有焊接开关、电源开关，所述焊接开关设置在手柄的内表面，所述电源开关设置在手柄的上表面。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型结构小巧，设计合理，具有内在水箱，降温效果好，实用方便。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种便捷迅速冷却的对焊机的结构示意图；

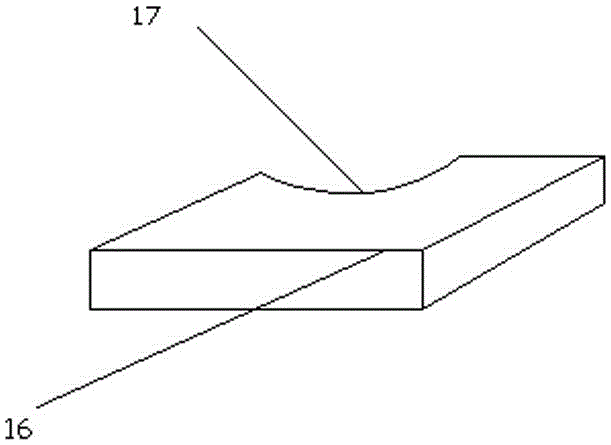

图2为本实用新型一种便捷迅速冷却的对焊机的水箱结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

参考图1、图2，一种便捷迅速冷却的对焊机，其结构包括手柄1、气阀2、后盖3、焊接变压器4、冷却设备5、摇臂6、焊臂7、电极杆8、电极头9、机壳10、上盖11、扳手12、转环总固13、焊接开关14、电源开关15、水箱16、水箱开口17，所述手柄1设置在气阀2上，所述手柄1通过螺丝与气阀2连接 ，所述气阀2设置在焊接变压器4和手柄1之间，所述后盖3与焊接变压器4的尾部通过螺丝连接，所述焊接变压器4通过转环总轴13与冷却设备5连接，所述冷却设备5由水箱16和箱槽组成，所述水箱16与水槽通过凹槽轨道连接，所述水箱16上端设有水箱开口17，所述所述摇臂6与冷却设备5活动连接，所述冷却设备5与焊臂7通过摇臂6连接，两个所述摇臂6与两个焊臂7通过连接轴连接，所述两个焊臂7的对接口分别设有电极杆8、电极头9，所述焊臂7与电极头9通过电极杆8连接，所述机盖10与冷却设备5通过卡槽连接，所述上盖11与扳手12连接，所述扳手12与摇臂6通过杠杆连接。所述手柄1上设有焊接开关14、电源开关15，所述焊接开关14设置在手柄1的内表面，所述电源开关15设置在手柄1的上表面。本实用新型结构小巧，设计合理，具有内在冷却设备，运用水箱降温效果好，实用方便。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
