一种直缝焊机的焊头驱动装置的制作方法

本实用新型涉及一种直缝焊机的部件，特别是一种薄片圆筒件的直缝焊机的部件。

背景技术：

结合附图2，饮水机内胆、水壶、钢杯等的主体是一个薄片不锈钢板材围成的薄片圆筒件19，我们需要在板材的连接处进行一道氩弧焊来连接板材，现有技术的直缝焊机，往往采用普通的丝杠滑块来进行氩弧焊焊头运动，焊接的精度较差，焊接质量不稳定。

技术实现要素：

为了克服现有直缝焊机的焊头驱动装置精度差的不足，本实用新型提供一种精度好的直缝焊机的焊头驱动装置。

本实用新型解决其技术问题的技术方案是：一种直缝焊机的焊头驱动装置，包括Y向导轨台，所述的Y向导轨台上设有Y向燕尾槽导轨，所述Y向燕尾槽导轨上滑设有Y向滑台，所述Y向滑台下端设有契合Y向燕尾槽导轨的Y向燕尾，所述Y向导轨台上旋转的设有一个Y向螺杆，所述Y向螺杆一端连接有手轮，所述Y向螺杆一端螺合在Y向滑台上，所述Y向滑台上设有X向燕尾槽导轨，所述的X向燕尾槽导轨上滑设有X向滑台，所述X向滑台下端设有与X向燕尾槽导轨契合的X向燕尾，所述X向滑台上设有能相对X向滑台转动的X向螺杆，所述的X向螺杆一端伸出在X向滑台外且该端设有传动轮，所述X向滑台上设有一个变频电机，所述变频电机的输出端设有输出轮，所述输出轮与传动轮通过链条传动；所述X向滑台上还设有一个焊头保持架，所述的焊头保持架上固定有焊头。

进一步，所述的X向滑台上设有T型槽，所述的焊头保持架包括一个固定底盘，所述固定底盘上设有一个中心立柱，还包括一个横梁，所述横梁一端固定在中心立柱上，且在横梁的另一端设有焊头夹，所述焊头夹上固定有焊头。

本实用新型在使用时在Y轴方向上，采用手轮来微调距离，在X轴方向上，采用变频电机来控制X向滑台的运动，从而控制X向滑台上的焊头保持架的运动。

本实用新型的有益效果在于：1、采用燕尾槽滑台的结构，滑动精度高。2、采用变频电机，控制精确。

附图说明

图1是本实用新型直缝焊机的示意图。

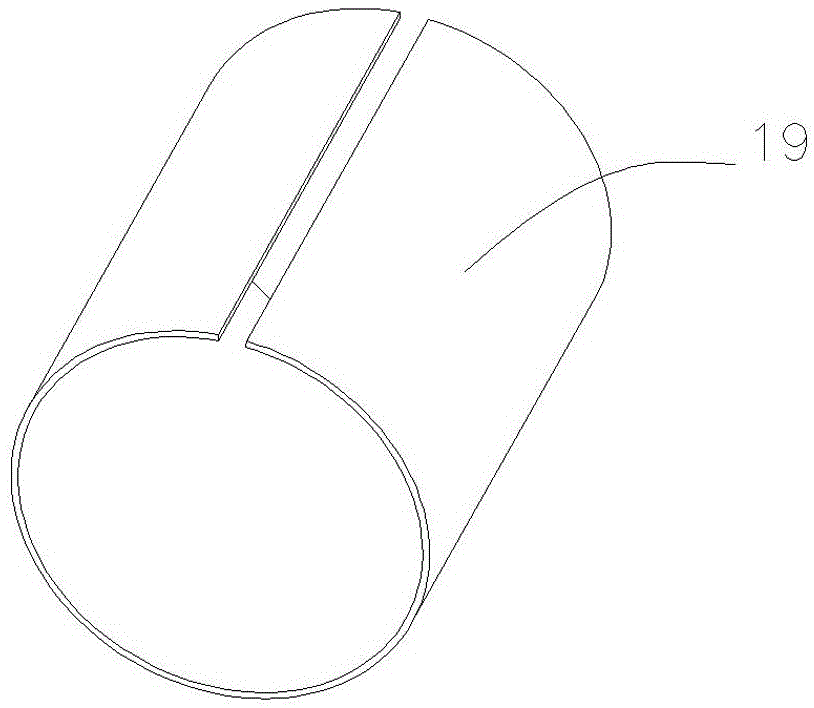

图2是本实用新型待焊接薄片圆筒件的示意图。

图3和图4是本实用新型一个实施例的示意图。

图5是本实用新型实施例的剖视示意图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

结合附图1至5，一种直缝焊机的焊头驱动装置，包括Y向导轨台1，所述的Y向导轨台1上设有Y向燕尾槽导轨，所述Y向燕尾槽导轨上滑设有Y向滑台2，所述Y向滑台2下端设有契合Y向燕尾槽导轨的Y向燕尾3，所述Y向导轨台1上旋转的设有一个Y向螺杆4，所述Y向螺杆4一端连接有手轮5，所述Y向螺杆4一端螺合在Y向滑台2上，所述Y向滑台2上设有X向燕尾槽导轨，所述的X向燕尾槽导轨上滑设有X向滑台6，所述X向滑台6下端设有与X向燕尾槽导轨契合的X向燕尾7，所述X向滑台6上设有能相对X向滑台6转动的X向螺杆8，所述的X向螺杆8一端伸出在X向滑台6外且该端设有传动轮9，所述X向滑台6上设有一个变频电机10，所述变频电机10的输出端设有输出轮11，所述输出轮11与传动轮9通过链条12传动；所述X向滑台6上还设有一个焊头保持架12，所述的焊头保持架12上固定有焊头13。

进一步，所述的X向滑台6上设有T型槽14，所述的焊头保持架12包括一个固定底盘15，所述固定底盘15上设有一个中心立柱16，还包括一个横梁17，所述横梁17一端固定在中心立柱16上，且在横梁17的另一端设有焊头夹18，所述焊头夹18上固定有焊头13。

本实用新型在使用时在Y轴方向上，采用手轮5来微调距离，在X轴方向上，采用变频电机10来控制X向滑台6的运动，从而控制X向滑台6上的焊头保持架12的运动。

本实用新型的有益效果在于：1、采用燕尾槽滑台的结构，滑动精度高。2、采用变频电机，控制精确。
