一种薄铝板锯床集水装置的制作方法

本实用新型涉及一种薄铝板锯床集水装置，属于薄铝板加工辅助设备。

背景技术：

薄铝板生产车间，常常会对薄铝板进行切割，为了移动运输薄铝板方便快捷，常常采用开放式的锯床进行切割，因切割会产生大量热影响切割效果，需对其进行加冷却水进行冷却，但是冷却水会大量附着在薄铝板上或滴落到锯床四周，加工后薄铝板上的冷却水也会大量滴落到大范围的地面，从而影响加工环境，且大范围的地面潮湿对于操作人员或车间其他人员的安全得不到保障。

技术实现要素：

本实用新型要解决的技术问题是：提供一种薄铝板锯床集水装置，能够对产生的冷却水进行集中排放，大大改善了车间加工环境，且安全性更高，以解决现有技术中存在的问题。

本实用新型采取的技术方案为：一种薄铝板锯床集水装置，包括长方形的凸环，凸环固定密封连接在地面上形成集水池结构，并在地面上设置有出水口，凸环内长度方向横向安装有锯床。

优选的，上述地面上靠近凸环一周设置有集水槽，集水槽与出水口相通。

优选的，上述凸环长度为锯床长度的四倍，宽度为锯床宽度的两倍。

优选的，上述凸环与地面接触处泡沫密封层。

优选的，上述凸环内安装锯床处地面为中心高、四周低的坡面结构。

优选的，上述凸环高度为30-50mm。

优选的，上述凸环采用槽钢制作，槽钢槽朝向外侧，并通过螺钉紧固在地面上。

本实用新型的有益效果：与现有技术相比，本实用新型通过长方形的凸环密封安装在锯床周围的地面上，锯床加工薄铝板后产生的大量冷却水能够及时的排出或回收，大大改善了工作环境，避免了大面积地面的冷却液带来的安全性，保障了车间操作人员和其他工作人员的安全，本实用新型还具有结构简单、操作维护方便快捷的特点。

附图说明

图1是本实用新型的结构示意图。

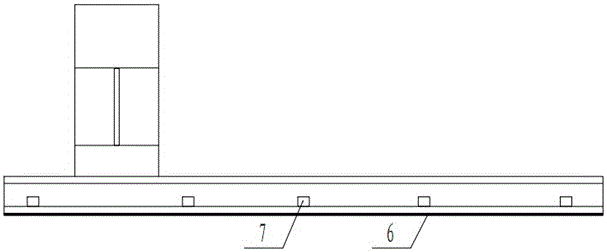

图2是图1的前视结构示意图。

图中：1-凸环，2-地面，3-出水口，4-锯床，5-集水槽，6-泡沫密封层，7-螺钉。

具体实施方式

下面结合附图及具体的实施例对本实用新型进行进一步介绍。

实施例1：如图1-图2所示，一种薄铝板锯床集水装置，包括长方形的凸环1，凸环1固定密封连接在地面2上形成集水池结构，并在地面2上设置有出水口3，凸环1内长度方向横向安装有锯床4。

优选的，上述地面2上靠近凸环1一周设置有集水槽5，集水槽5与出水口3相通，通过集水槽便于清理凸环内产生的冷却水，从而快速地从出水口流出。

优选的，上述凸环1长度为锯床4长度的四倍，宽度为锯床4宽度的两倍，能够满足锯床加工铝板后其上的冷却水的去除和滴落范围，避免滴落到凸环外影响工作环境。

优选的，上述凸环1与地面2接触处泡沫密封层6，密封效果好，安装维护方便。

优选的，上述凸环1内安装锯床4处地面2为中心高、四周低的坡面结构，能够将滴落的冷却水快速集中到四周排出，保持锯床地面在不使用时保持快速风干，避免设备因过潮湿导致设备锈蚀损坏，也能够大大改善工作环境。

优选的，上述凸环1高度为30-50mm，能够满足集水要求。

优选的，上述凸环1采用槽钢制作，槽钢槽朝向外侧，并通过螺钉7紧固在地面2上，结构简单，制造方便，成本低，装卸方便和稳固性好。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内，因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
