一种无杆气缸推夹具组的制作方法

本实用新型属于医疗器械生产领域，特别地涉及一种无杆气缸推夹具组。

背景技术：

在医疗器械生产中，现在往往是由生产线完成，在生产线生产过程中，往往需要动力装置将部件送入下一工序，如中国发明专利“一种医用配件的输送装置”，申请号为“201510642519.4。在现有技术中，所使用的动力装置均为普通机械装置，此类装置能耗巨大，且结构复杂，增加了生产成本。

技术实现要素：

为解决上述问题，本实用新型的目的在于提供一种无杆气缸推夹具组，通过气缸进行公章条输送。

为实现上述目的，本实用新型的技术方案为：

一种无杆气缸推夹具组，包括支撑座，所述支撑座上方设置有无杆气缸；还包括往复推条，所述往复推条活动连接于无杆气缸上，通过气缸推动可将公章条推入下一流水线。

进一步的，还包括导轨，所述导轨两端设置于支撑座上，所述导轨内套于往复推条内，避免往复推条偏离。

进一步的，所述导轨通过导轨座与支撑座连接，通过此设计可以提高导轨受力程度。

进一步的，所述导轨座与支撑座通过螺钉连接。

进一步的，所述导轨座与支撑座铆接。

进一步的，所述导轨与导轨座套设连接。

与现有技术采用的传送装置相比，本实用新型的有益效果如下：

(1)通过气缸推动可将公章条推入下一流水线；

(2)导轨内套于往复推条内，避免往复推条偏离；

附图说明

图1为本实用新型实施例1的无杆气缸推夹具组的结构示意图；

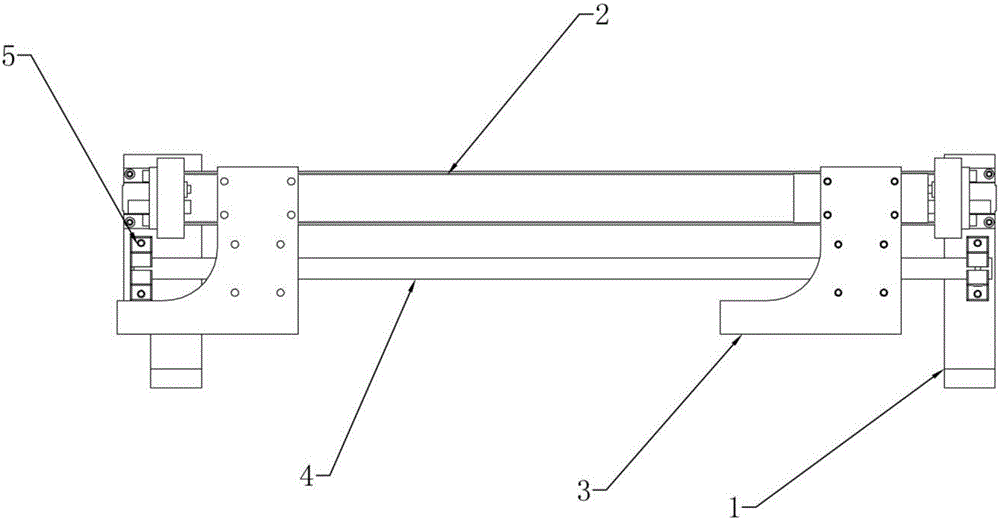

图2为本实用新型实施例1的无杆气缸推夹具组的主视图；

图3为为本实用新型实施例1的无杆气缸推夹具组的侧视图。

其中，1-支撑座、2-无杆气缸、3-往复推条、4-导轨、5-导轨座。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

相反，本实用新型涵盖任何由权利要求定义的在本实用新型的精髓和范围上做的替代、修改、等效方法以及方案。进一步，为了使公众对本实用新型有更好的了解，在下文对本实用新型的细节描述中，详尽描述了一些特定的细节部分。对本领域技术人员来说没有这些细节部分的描述也可以完全理解本实用新型。

实施例1

参见图1所示为本实用新型实施例1的无杆气缸推夹具组的结构示意图，包括支撑座1，支撑座1上方设置有无杆气缸2；还包括往复推条3，往复推条3活动连接于无杆气缸2上，还包括导轨4，导轨4两端设置于支撑座1上，导轨4内套于往复推条3内，导轨4通过导轨座5与支撑座1连接，导轨座5与支撑座1通过螺钉连接，导轨座5与支撑座1铆接，导轨4与导轨座5套设连接。

公章条进入预定位置后，无杆气缸2带动往复推条3平移，往复推条3将公章条带入下一工序流水线，无杆气缸2带动往复推条3恢复起始位置。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
