用于圆棒型产品的无极调整机构的制作方法

本实用新型涉及圆柱型产品加工领域，特别涉及用于圆棒型产品的无极调整机构。

背景技术：

目前，在对圆棒、圆柱形产品等加工行业时，需要将圆柱型产品放在圆柱型放置架内，底部使用上顶机构将圆柱型产品一个个顶起来方便人工上料或机器上料，由于圆柱型产品具有各个尺寸，因此在需要放置新尺寸的圆柱型产品时，需要对圆柱型放置架的尺寸进行调节，而目前使用的圆柱型放置架尺寸调节不灵活，产品护杆不稳定。

技术实现要素：

本实用新型解决的技术问题是提供一种能灵活调节尺寸的用于圆棒型产品的无极调整机构。

本实用新型解决其技术问题所采用的技术方案是：用于圆棒型产品的无极调整机构，包括底部固定板，所述底部固定板中部设置有第一通孔，第一通孔至底部固定板外侧边沿之间设置有间隔相等的第一通槽，所述第一通槽有多个且沿第一通孔周向排列，底部固定板上方设置有圆棒尺寸调整板，所述圆棒尺寸调整板中部设置有与第一通孔位于同一中垂线上的第二通孔，所述第二通孔外侧周向设置有间距相等的通向圆棒尺寸调整板外侧边沿的弧形槽，所述弧形槽的数量与第一通槽的数量相等，还包括产品护杆，所述产品护杆穿过弧形槽插入第一通槽内。

进一步的是：所述圆棒尺寸调节板上方设置有产品托板，所述产品托板上设置有与第一通槽一一对应的用于穿过产品护杆的第二通槽。

进一步的是：所述产品护杆高度为50mm-500mm。

本实用新型的有益效果是：本实用新型的用于圆棒型产品的无极调整机构使用圆棒尺寸调节板，通过旋转圆棒尺寸调节板，来调节圆棒尺寸调节板和底部固定板重合出现的通孔距第一通孔的距离来实现对产品护杆围城的圆柱架的直径大小，本结构调节方便同时可实现最大尺寸与最小尺寸间的无极调节，且产品托板的设置使得顶升或下降机构穿过第一通孔和第二通孔向上顶伸或下降圆柱型产品时不会直接接触到产品避免了对产品的磨损。

附图说明

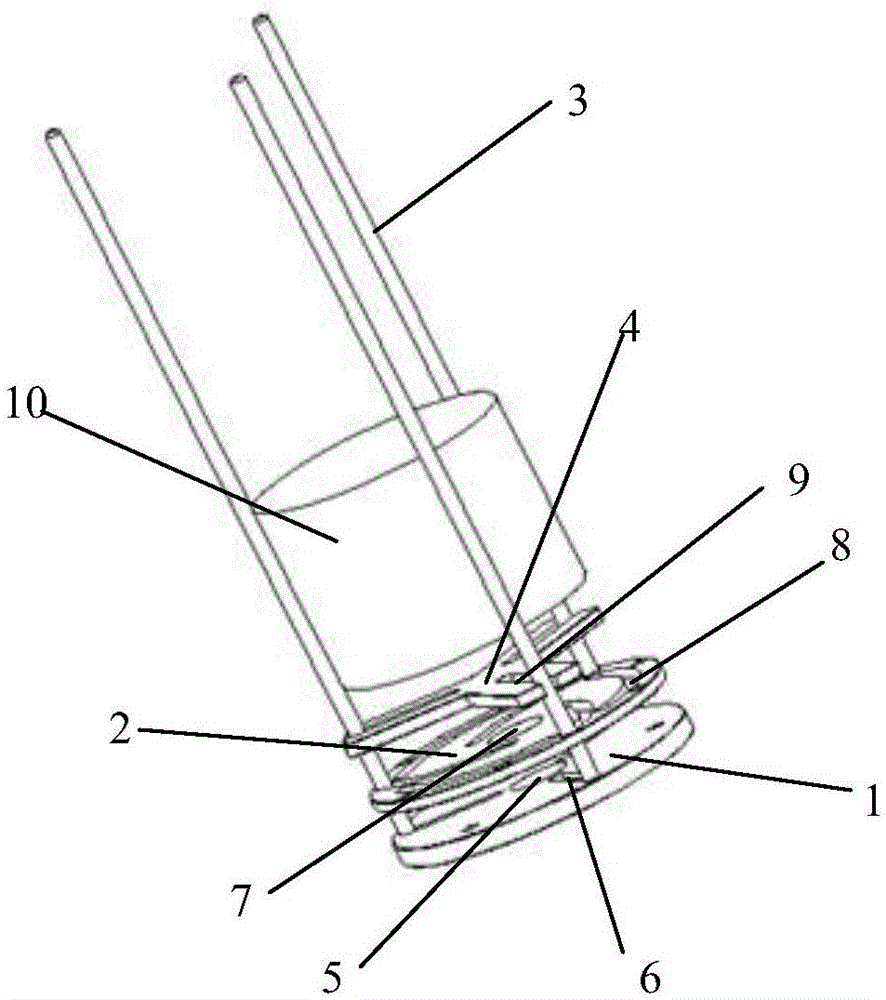

图1为用于圆棒型产品的无极调整机构示意图。

图2为用于圆棒型产品的无极调整机构分开式示意图。

图中标记为：底部固定板1、圆棒尺寸调整板2、产品护杆3、产品托板4、第一通孔5、第一通槽6、第二通孔7、弧形槽8、第二通槽9、产品10。

具体实施方式

下面结合附图和具体实施方式对本实用新型进一步说明。

如图1至图2所示的用于圆棒型产品的无极调整机构，包括底部固定板1，所述底部固定板1中部设置有第一通孔5，第一通孔5至底部固定板1外侧边沿之间设置有间隔相等的第一通槽6，所述第一通槽6有多个且沿第一通孔5周向排列，底部固定板1上方设置有圆棒尺寸调整板2，所述圆棒尺寸调整板2中部设置有与第一通孔5位于同一中垂线上的第二通孔7，所述第二通孔7外侧周向设置有间距相等的通向圆棒尺寸调整板2外侧边沿的弧形槽8，所述弧形槽8的数量与第一通槽6的数量相等，还包括产品护杆3，所述产品护杆3穿过弧形槽8插入第一通槽6内，在使用前，用于圆棒型产品的无极调整机构下方设置有外部顶伸机构，所述外部顶伸机构可穿过第一通孔5和第二通孔7向上顶伸产品，所述外部顶伸机构可以为气缸，电动推杆等，使用时，先将一个产品放入用于圆棒型产品的无极调整机构内，旋转圆棒尺寸调整板2，由于产品护杆3只能在弧形槽8和第一通槽6内运动，因此在旋转圆棒尺寸调整板2时可以实现将产品护杆3向中心推进实现对产品的固定，当各方向的产品护杆3在各个方向将产品固定住后，则使用固定件将圆棒尺寸调整板2固定在底部固定板1上，所述固定方式有多种，如在圆棒尺寸调整板2和底部固定板1上设置通孔使用螺丝进行固定或使用夹子对两块板实现固定，由于固定后，在弧形槽8和第一通槽6的共同作用下，产品护杆3不会产生位移，使得本用于圆棒型产品的无极调整机构更稳定，调整完成后也无需经常拆换，且圆棒尺寸调整板2的设置使得本机构在调节尺寸时更方便同时实现了在最小至最大的调节范围内实现无极调节，当本机构调节完成后，将全部产品放到本机构中，在自动生产过程中，每次从本机构中拿出一个产品后，使用外部顶伸机构将余下的产品顶起，使得永远有产品处在最顶端，当收起加工完成的产品时，每次向本机构放置一个完工产品，外部下降机构下降一段距离，使得产品一直位于产品护杆3内，也不会在将产品放置到本机构内时使得产品突然下落，造成产品损坏，因此第一通孔5和第二通孔7的设置方便了生产中的自动化控制。

在上述所述基础上，所述圆棒尺寸调节板上方设置有产品托板4，所述产品托板4上设置有与第一通槽6一一对应的用于穿过产品护杆3的第二通槽9，产品托板4的设置使得外部顶伸机构在上顶产品时先接触产品托板4，顶伸产品托板4从而将产品顶起或下降，使得在顶伸产品过程中外部顶伸机构不会直接接触产品多产品造成磨损。

此外，所述产品护杆高度为50mm-500mm，在使用时可根据不同产品选择不同高度的产品护杆，以此来增加产品放置的数量，从而增加产品加工时间长度，减少了工人的劳动强度。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细 说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
