一种万能工具磨床的制作方法

本实用新型涉及磨床技术领域，具体为一种万能工具磨床。

背景技术：

磨床是利用磨具对工件表面进行磨削加工的机床。大多数的磨床是使用高速旋转的砂轮进行磨削加工，少数的是使用油石、砂带等其他磨具和游离磨料进行加工，如珩磨机、超精加工机床、砂带磨床、研磨机和抛光机等。现有的磨床结构复杂，不能灵活调节，使得磨床磨削效率低。

技术实现要素：

本实用新型的目的在于提供一种万能工具磨床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种万能工具磨床, 包括L形支架，所述L形支架上设有旋转底盘和工作平台，所述旋转底盘上端固定设有升降座，所述升降座上端固定有电机固定座，所述电机固定座上端设置第一电机，所述第一电机一侧设置第一砂轮磨头，所述L形支架上端固定连接有横梁，所述横梁下方固定设有第二电机，所述第二电机下方连接第二砂轮磨头，且所述第二砂轮磨头设置在工作平台正上方。

优选的，所述旋转底盘包括上转盘和下转盘，所述上转盘下端面设有第一凸起，所述下转盘上端面设有第二凸起，且所述第一凸起和所述第二凸起正对设置，在所述第一凸起和所述第二凸起之间设有平面轴承，所述第一凸起和所述第二凸起通过平面轴承连接，在所述第一凸起的正中间设有圆孔，在所述第二凸起的正中间设有翻折的圆环柱体，所述圆环柱体与圆孔匹配连接。

优选的，还包括弹簧压缩装置，所述弹簧压缩设置在工作平台与L形支架水平端之间，所述弹簧压缩装置包括滑动轴、滑动轴承、固定块、压缩弹簧、调节手柄，所述滑动轴固定设置在工作平台一侧，所述滑动轴承设置在滑动轴上，所述固定块设置在滑动轴承两侧，所述压缩弹簧设置在滑动轴承上方，所述调节手柄底端穿过压缩弹簧与滑动轴承顶端接触。

优选的，所述弹簧压缩装置设置2-4个，且多个弹簧压缩装置均布在工作平台与L形支架水平端之间。

与现有技术相比，本实用新型的有益效果是：

（1）本实用新型结构原理简单，操作方便，能够用来磨削各种焊接刀片、镗刀、刨刀、车刀、铣刀等各种刀具，采用两组砂轮磨头，且其中一组砂轮磨头具有旋转和升降的功能，能够进一步提高磨削效率。

（2）本实用新型在工作平台与L形支架之间设置弹簧压缩装置，能够防止工件在磨削过程中受力过大造成损伤。

附图说明

图1为本实用新型整体结构示意图；

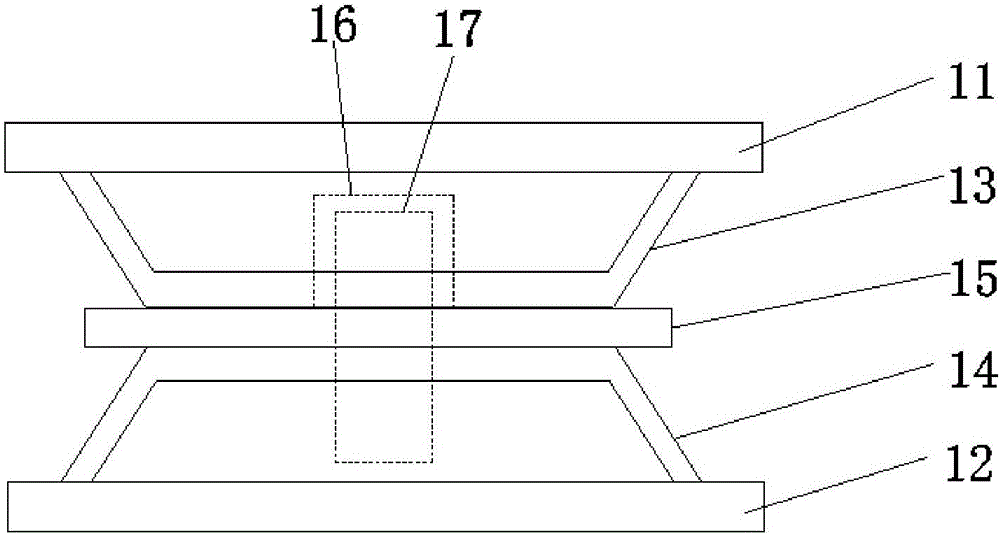

图2为本实用新型的旋转底盘结构示意图；

图3为本实用新型的弹簧压缩装置结构示意图；

图中：1、L形支架；2、旋转底盘；3、工作平台；4、升降座；5、电机固定座；6、电机；7、第一砂轮磨头；8、横梁；9、第二电机；10、第二砂轮磨头；11、上转盘；12、下转盘；13、第一凸起；14、第二凸起；15、平面轴承；16、圆孔；17、圆环柱体；18、弹簧压缩设置；19、滑动轴；20、滑动轴承；21、固定块；22、压缩弹簧；23、调节手柄。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种万能工具磨床, 包括L形支架1， L形支架1上设有旋转底盘2和工作平台3，旋转底盘2上端固定设有升降座4，升降座4上端固定有电机固定座5，电机固定座5上端设置第一电机6，第一电机6一侧设置第一砂轮磨头7，L形支架1上端固定连接有横梁8，横梁8下方固定设有第二电机9，第二电机9下方连接第二砂轮磨头10，且第二砂轮磨头10设置在工作平台3正上方。

本实施例中，旋转底盘2包括上转盘11和下转盘12，上转盘11下端面设有第一凸起13，下转盘12上端面设有第二凸起14，且第一凸起13和第二凸起14正对设置，在第一凸起13和第二凸起14之间设有平面轴承15，第一凸起13和第二凸起14通过平面轴承15连接，在第一凸起13的正中间设有圆孔16，在第二凸起15的正中间设有翻折的圆环柱体17，圆环柱体17与圆孔16匹配连接。本实用新型采用的旋转底盘能够实现360°旋转，从而使第一电机实现旋转，提高了磨削效率。

另外，本实施例中，还包括弹簧压缩装置18，弹簧压缩设置18在工作平台3与L形支架1水平端之间，弹簧压缩装置18包括滑动轴19、滑动轴承20、固定块21、压缩弹簧22、调节手柄23，滑动轴19固定设置在工作平台3一侧，滑动轴承20设置在滑动轴19上，固定块21设置在滑动轴承20两侧，压缩弹簧22设置在滑动轴承20上方，调节手柄23底端穿过压缩弹簧22与滑动轴承20顶端接触，弹簧压缩装置18设置2-4个，且多个弹簧压缩装置18均布在工作平台3与L形支架1水平端之间，本实用新型在工作平台与L形支架之间设置弹簧压缩装置，能够防止工件在磨削过程中受力过大造成损伤。

本实用新型结构原理简单，操作方便，能够用来磨削各种焊接刀片、镗刀、刨刀、车刀、铣刀等各种刀具，采用两组砂轮磨头，且其中一组砂轮磨头具有旋转和升降的功能，能够进一步提高磨削效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
