一种修整工具的制作方法

本实用新型涉及一种工具，具体说是一种修整工具。

背景技术：

在居民楼周围铺设有天然气管道，该天然气管道在生产加工过程中，需要在端部加工外螺纹，为了达到良好的加工效果，在加工前需要对管道外壁上的毛刺、鼓包打磨掉。现有的打磨方式是人工手动处理，这就存在效率低、成本高、打磨效果差的问题。

技术实现要素：

本实用新型就是为了解决现有人工手动修整天然气管道外壁时效率低、成本高、效果差的技术问题，提供一种效率高、成本低、效果好的修整工具。

本实用新型的技术方案是，提供一种修整工具，包括圆筒形砂轮组件和磁性钢连接件，圆筒形砂轮组件包括圆筒形砂轮和软铁连接座，软铁连接座嵌入圆筒形砂轮的内壁上，软铁连接座设有方形连接孔；

磁性钢连接件由左连接部和右连接部连接而成，左连接部为圆柱体，右连接部为方形柱体，右连接部设于软铁连接座的方形连接孔中。

优选地，软铁连接座和圆筒形砂轮为一体铸造成型。

本实用新型的有益效果是，实现自动修整作业，保证修整效果的同时降低了成本，提高了效率。

本实用新型进一步的特征和方面，将在以下参考附图的具体实施方式的描述中，得以清楚地记载。

附图说明

图1是圆筒形砂轮组件的结构示意图；

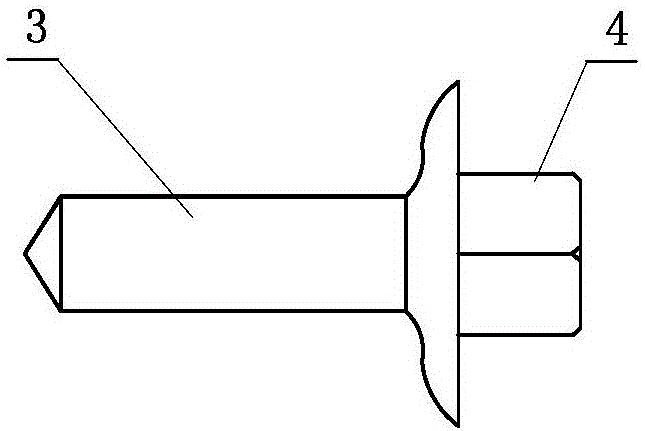

图2是磁性钢连接件的结构示意图；

图3是图2中磁性钢连接件的左视图；

图4是图2中磁性钢连接件的右视图；

图5是图1中圆筒形砂轮组件的左视图；

图6是图1中圆筒形砂轮组件的右视图；

图7是圆筒形砂轮组件的尺寸图。

图中符号说明：

1.圆筒形砂轮；2.软铁连接座；3.左连接部；4.右连接部。

具体实施方式

以下参照附图，以具体实施例对本实用新型作进一步详细说明。

如图1-6所示，修整工具包括圆筒形砂轮组件和磁性钢连接件。圆筒形砂轮组件包括圆筒形砂轮1和软铁连接座2，软铁连接座2嵌入圆筒形砂轮1的内壁上，软铁连接座2和圆筒形砂轮1为一体铸造成型。软铁连接座2设有方形连接孔。

磁性钢连接件由左连接部3和右连接部4连接而成，磁性钢连接件具有磁性，磁性钢连接件由磁性钢材料加工而成。左连接部3为圆柱体，和电钻连接。右连接部4为方形柱体，用来和软铁连接座2连接。

如图7所示，圆筒形砂轮1的内径D比待处理管道的外径大1mm。圆筒形砂轮1工作部位的长度L应大于待处理管道丝口加工处的长度。

使用时，用电钻卡住磁性钢连接件的左连接部3，将磁性钢连接件的右连接部4插入到软铁连接座2上的方形连接孔中，在磁力的作用下，右连接部4和软铁连接座2吸合。将圆筒形砂轮1套在管道的丝口加工处，启动电钻，电钻带动圆筒形砂轮1旋转，这样圆筒形砂轮1的内壁就将管道上的毛刺打磨掉，管道就被修整至光滑状态，以方便下一步的丝口加工工序。

本实用新型的修整工具不限于修整天然气管道，还能够处理其他管道。

以上所述仅对本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡是在本实用新型的权利要求限定范围内，所做的任何修改、等同替换、改进等，均应在本实用新型的保护范围之内。
