一种玻璃钢锚杆去毛刺机收料架的制作方法

本实用新型涉及玻璃锚杆技术领域，特别涉及一种玻璃钢锚杆去毛刺机收料架。

背景技术：

锚杆是当代煤矿巷道支护的最基本的组成部分，它将巷道的围岩束缚在一起，使围岩自身支护自身，目前锚杆不仅用于矿山，也用于工程技术中，对边坡、隧道、坝体进行主动加固。目前玻璃钢锚杆已经被人们广泛应用，为了不影响杆体和螺母的配合，往往需要对锚杆进行去毛刺处理，而处理后的锚杆，为将其整齐码放，需要特殊的收料架，进行集料。为此，我们提出一种玻璃钢锚杆去毛刺机收料架。

技术实现要素：

本实用新型的主要目的在于提供一种玻璃钢锚杆去毛刺机收料架，玻璃锚杆在去毛刺后，单根或多根吐出先落到收料槽上，根据玻璃锚杆吐出的位置和长度，调节移动料架的位置和数量，使移动料架能够准确拦住玻璃锚杆不会掉落，且受力均匀，当收料槽集满，气缸回缩，将玻璃锚杆倒出，完成收集，不仅结构简单，制作成本低，而且使用简单，便于操作，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种玻璃钢锚杆去毛刺机收料架，包括收料槽、外架、横杆和移动料架，所述外架上设有横杆，所述横杆和外架上设有呈Z形的可移动料架，所述收料槽一侧通过转轴连接在外架上，所述收料槽另一侧通过气缸连接在外架上。

进一步地，所述横杆上设有多组螺孔，所述移动料架通过螺栓连接在横杆上。

进一步地，移动料架一端设有外栓，所述外架上设有与外栓相匹配的滑槽。

进一步地，所述外栓通过螺帽固定在外架上。

进一步地，所述外架两端设有与移动料架相匹配的呈L形的集料架。

进一步地，所述收料槽通过螺栓与气缸连接。

与现有技术相比，本实用新型具有如下有益效果：玻璃锚杆在去毛刺后，单根或多根吐出先落到收料槽上，根据玻璃锚杆吐出的位置和长度，调节移动料架的位置和数量，使移动料架能够准确拦住玻璃锚杆不会掉落，且受力均匀，当收料槽集满，气缸回缩，将玻璃锚杆倒出，完成收集，不仅结构简单，制作成本低，而且使用简单，便于操作。

附图说明

图1为本实用新型一种玻璃钢锚杆去毛刺机收料架的整体结构示意图。

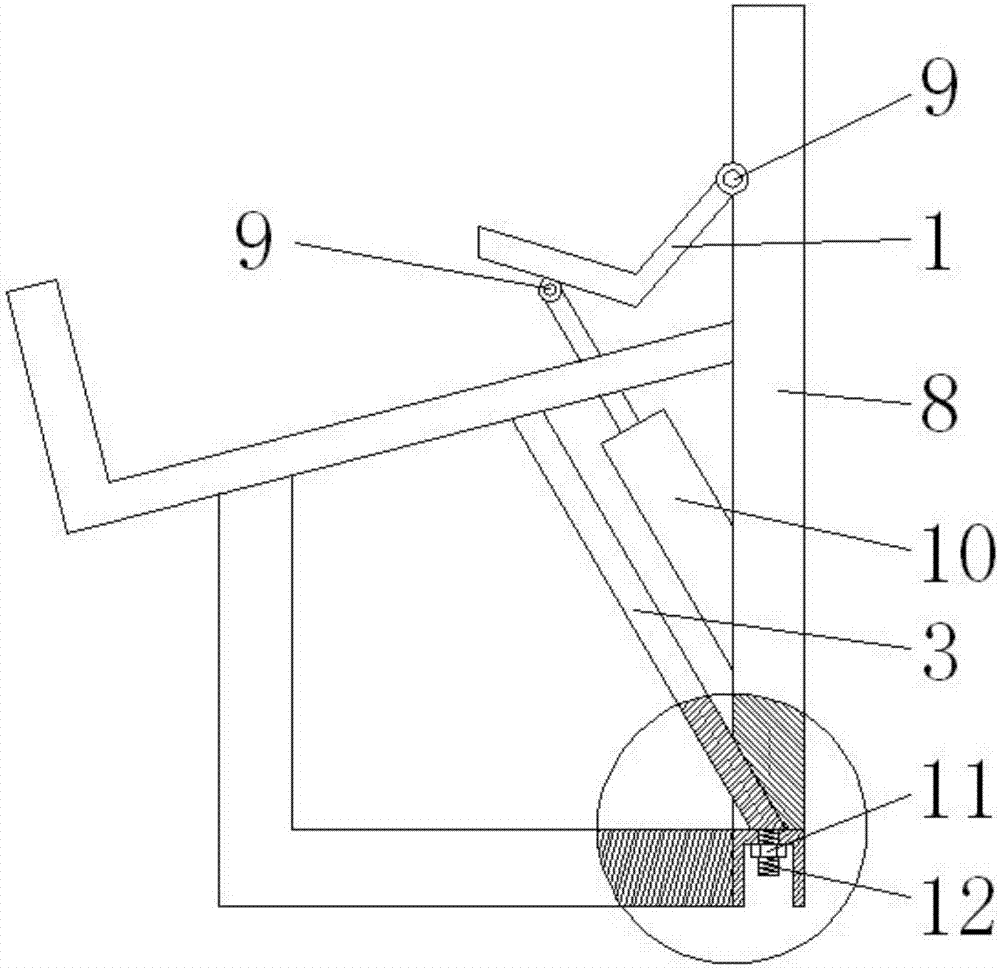

图2为本实用新型一种玻璃钢锚杆去毛刺机收料架的侧面局部剖视结构示意图。

图中：1、收料槽；2、集料架；3、移动料架；4、螺栓；5、横杆；6、螺孔；7、滑槽；8、外架；9、转轴；10、气缸；11、螺帽；12、外栓。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种玻璃钢锚杆去毛刺机收料架，包括收料槽1、外架8、横杆5和移动料架3，所述外架8上设有横杆5，所述横杆5和外架8上设有呈Z形的可移动料架3，所述收料槽1一侧通过转轴9连接在外架8上，所述收料槽1另一侧通过气缸10连接在外架8上。

本实用新型一种玻璃钢锚杆去毛刺机收料架，玻璃锚杆在去毛刺后，单根或多根吐出先落到收料槽1上，根据玻璃锚杆吐出的位置和长度，调节移动料架3的位置和数量，使移动料架3能够准确拦住玻璃锚杆不会掉落，且受力均匀，当收料槽1集满，气缸10回缩，将玻璃锚杆倒出，完成收集。

其中，所述横杆5上设有多组螺孔6，所述移动料架3通过螺栓4连接在横杆5上，为防止玻璃锚杆在收集时掉落，可根据玻璃锚杆的长度调节移动料架3的位置和选择增加或减少移动料架3的数量，从而达到方便收集的效果。

其中，移动料架3一端设有外栓12，所述外架8上设有与外栓12相匹配的滑槽7，便于固定，而且通过外栓12和螺帽11配合连接外架8上，使拆装都非常方便。

其中，所述外栓12通过螺帽11固定在外架上，通用件成本低廉。

其中，所述外架8两端设有与移动料架3相匹配的呈L形的集料架2，方便收集。

其中，所述收料槽1通过螺栓9与气缸10连接，结构简单，通用件使用成本低。

以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
