墙面打磨机的制作方法

本实用新型涉及一种打磨机，更具体地说，它涉及墙面打磨机。

背景技术：

墙面打磨机是以电机为动力，带动打磨盘端面上的砂片高速旋转对墙壁表面进行打磨清洁的一种电动工具，因此这种打磨方式远比手工打磨方式效率高。

目前，市场上常见的墙面打磨机设有防灰尘的吸风机和用于收集打磨出来的灰尘的收灰箱，收灰箱背在身上，方便操作人员在打磨墙面时移动，但是收灰箱背在身上，无法观察到收灰箱内收集的灰尘的多少，且当收灰箱收集满了灰尘时，操作人员也不清楚，导致无法继续收集打磨时产生的灰尘，使灰尘污染室内环境，且对工作人员造成健康问题，因此存在不清楚收灰箱是否收集满灰尘的问题。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种墙面打磨机，具有清楚收灰箱是否收集满灰尘的优点。

本实用新型的上述技术目的是通过以下技术方案得以实现的：墙面打磨机，包括机壳、安装在机壳下方的打磨盘、覆盖在打磨盘上的防尘罩、用于驱动打磨盘转动的齿轮箱和电机、通过齿轮箱同时带动叶轮转动的吸风机、吸风机与防尘罩连通的吸尘管以及安装在机壳上的伸缩杆，所述吸风机连通有收灰管，所述收灰管另一端连通有收灰箱，所述收灰箱底部设有用于检测收灰箱内收集灰尘多少的重量感应装置，受控于所述重量感应装置且在重量感应装置感应到收灰箱内灰尘重量到达收灰箱装满时发出报警的蜂鸣器。

通过采用上述技术方案，当墙面打磨机通过电机驱动齿轮箱带动打磨盘转动，对墙面进行打磨，同时齿轮箱带动吸风机上的叶轮转动，产生压强差，使防尘罩内的粉尘吸入收灰箱内，当收灰箱内的灰尘收集满后，收灰箱内底部的重量感应装置感应到收灰箱内灰尘收集满后通过蜂鸣器报警，使工作人员知道收灰箱内的灰尘收集满了，避免灰尘堵塞在收灰管和吸风机内。

本实用新型进一步设置为：所述重量感应装置包括用于检测灰尘重量的感应部、耦接于所述感应部的开关元器件、以及耦接于所述开关元器件的继电器电路，所述蜂鸣器耦接于继电器电路的触点回路中，且当所述感应部感应到收灰箱内灰尘达到收满灰尘的重量时输出感应信号，所述开关元器件响应于感应信号导通，控制所述继电器电路导通以使所述蜂鸣器得电。

通过采用上述技术方案，感应部用于感应收灰箱内灰尘的重量，当灰尘重量达到收灰箱内收满灰尘的重量时产生感应信号使开关元器件导通，继电器电路同时得电导通，使蜂鸣器得电。

本实用新型进一步设置为：所述收灰箱上端连通有套接管，所述套接管外壁上攻有螺纹且沿套接管管口轴向开设有多个通槽以形成四个夹片，且多个所述通槽沿套接管周向均匀分布，所述套接管外壁螺纹连接有旋拧件，所述收灰管端部位于套接管内部。

通过采用上述技术方案，将收回管端部插接在收灰箱上的套接管内，通过旋拧件使套接管上的夹片周向夹紧收灰管，使收灰管固定连接在收灰箱上。

本实用新型进一步设置为：位于所述收灰箱内的套接管管口下方的收灰箱内侧壁上设有导灰板，所述导灰板倾斜向下设置。

通过采用上述技术方案，打磨盘上打磨的灰尘，通过吸风机将灰尘吸入吸风机内，在吹入收灰管内，通过收灰管达到收灰箱内，倾斜设置的导灰板，使灰尘先通过导灰箱的缓冲，再进入收灰箱内，减少收灰箱内的灰尘在吸风机的作用下使灰尘在收灰箱内飞扬，增加重量感应装置的准确性。

本实用新型进一步设置为：所述重量感应装置上表面设有承接盘，所述承接盘的侧壁倾斜贴合于收灰箱的侧壁上。

通过采用上述技术方案，设置的承接盘，使收灰箱内的灰尘重量集中在重量感应装置上，进一步增加重量感应装置的准确性。

本实用新型进一步设置为：所述承接盘侧壁连通有清灰管，位于所述收灰箱外侧的所述清灰管管口设有固定块，所述固定块上端开设有插板槽，所述插板槽内插接有用于封闭清灰管的插接板，所述插接板上端螺纹连接有固定件。

通过采用上述技术方案，当收灰箱内的灰尘收集满后，通过旋拧固定件，将插接在固定块上用于封闭清灰管管口的插接板从插板槽内滑出，进而打开清灰管，清理收灰箱内的灰尘。

本实用新型进一步设置为：所述固定件为蝶形螺母。

通过采用上述技术方案，蝶形螺母方便受力旋拧。

本实用新型进一步设置为：所述收灰箱外壁上设有背带。

通过采用上述技术方案，操作人员通过背带将收灰箱背在身上，方便对墙面进行打磨和收灰。

本实用新型进一步设置为：所述收灰箱上设有可视窗。

通过采用上述技术方案，收灰箱上设置的可视窗方便观察收灰箱内部收集灰尘的情况。

综上所述，本实用新型具有以下有益效果：

其一，通过在收灰箱内设置的重量感应装置和蜂鸣器，在对墙面进行打磨时，清楚知道收灰箱内的灰尘收集是否收集满；

其二，在收灰箱内设置的导灰板，通过导灰板缓冲收灰管下来的灰尘，避免灰尘在收灰箱内飞扬，增加重量感应装置的准确性。

附图说明

图1是本实施例的整体结构示意图；

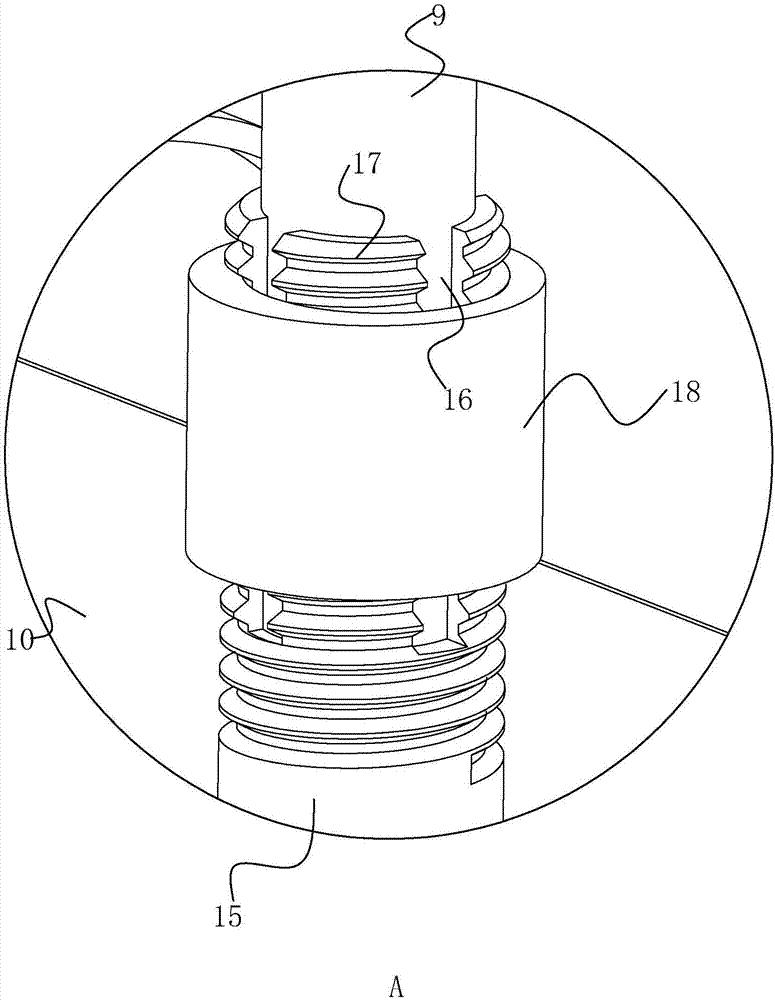

图2是图1中A处的放大图；

图3是图1中B处的放大图；

图4是收灰箱的轴向中心剖视图；

图5是本实施例的电路原理图。

图中：1、机壳；2、打磨盘；3、防尘罩；4、齿轮箱；5、电机；6、吸风机；7、吸尘管；8、伸缩杆；9、收灰管；10、收灰箱；11、重量感应装置；12、蜂鸣器；13、开关元器件；14、继电器电路；15、套接管；16、通槽；17、夹片；18、旋拧件；19、导灰板；20、承接盘；21、清灰管；22、固定块；23、插板槽；24、插接板；25、固定件；26、背带；27、可视窗；28、感应部。

具体实施方式

下面结合附图和实施例，对本实用新型进行详细描述。

墙面打磨机,如图1所示，包括机壳1，安装在机壳1上的打磨盘2，覆盖在打磨盘2上的防尘罩3，安装在机壳1上的电机5和齿轮箱4，齿轮箱4内的齿轮组通过电机5带动打磨盘2转动对墙面进行打磨，齿轮箱4一侧的机壳1上安装有吸风机6，吸风机6内的叶轮通过齿轮箱4带动；吸风机6下方连通有吸尘管7，吸尘管7另一端与防尘罩3相连通，吸风机6的侧壁上连通有收灰管9，收灰管9另一端连通有收灰箱10；收灰箱10的外侧璧上扣接有背带26，收灰箱10的相对另一外侧壁上安装有可视窗27。

如图2所示，收灰箱10上焊接有套接管15，套接管15与收灰箱10相连通，套接管15的外壁上攻有螺纹且沿套接管15管口轴向开设有四个通槽16以形成四个夹片17，通槽16与套接管15内腔相通，四个夹片17向外倾斜设置，套接管15上螺纹连接有旋拧件18，以实现收灰管9端部插入套接管15内部通过旋拧件18旋拧使夹片17夹持固定收灰管9。

如图3和图4所示，收灰箱10的内部侧壁上一体成型有导灰板19，导灰板19倾斜向下设置，导灰板19位于套接管15管口的下方；收灰箱10底部安装有重量感应装置11，重量感应装置11为称重器，称重器上表面安装有承接盘20，承接盘20的侧壁上倾斜向外设置，且侧壁边缘贴合收灰箱10的内壁上；承接盘20的倾斜侧壁上连通有清灰管21，清灰管21延伸穿过收灰箱10侧壁至收灰箱10外侧，位于收灰箱10外侧的清灰管21管口固定有正方体的固定块22，固定块22上侧壁向下开设有插板槽23，插板槽23内插接有插接板24，插接板24上端与固定块22螺纹连接有固定件25，以实现插接板24固定封闭在清灰管21的管口处，固定件25为蝶形螺母。

如图5所示，重量感应装置11包括感应部28、与感应部28电性连接的开关元器件13和与开关元器件13电性连接的继电器电路14，感应部28为重量感应器，用于称量收灰箱10内灰尘的重量，当灰尘重量达到收灰箱10收满灰尘的重量时产生感应信号，开关元器件13采用三极管，继电器电路14为中间继电器；其电路连接关系为：重量感应器的输出端连接三极管Q1的基极，三极管Q1的发射极接地，集电极连接中间继电器KA后连接电源输入端Vcc，蜂鸣器12串联在中间继电器KA的回路中；当重量感应器检测到收灰箱10内达到收灰箱10收集满灰尘时，产生代表感应信号的高电平信号，将三极管Q1导通，中间继电器KA得电将其触点开关吸合，蜂鸣器12得电报警，通知操作人员收灰箱10内灰尘收集满了。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
