一种基于超声波的三维模型表面处理装置的制作方法

本实用新型涉及三维模型表面处理技术领域，特别涉及一种基于超声波的三维模型表面处理装置。

背景技术：

三维模型是物体的多边形表示，通常用计算机或者其它视频设备进行显示。显示的物体可以是现实世界的实体，也可以是虚构的物体。任何物理自然界存在的东西都可以用三维模型表示。

三维立体打印技术是采用层层堆积的方式分层制作出三维模型，相较于现有的加工技术，其打印的时间短、无需组装，能打印出结构复杂的产品，并且其成本低，经济效益高。但三维打印机制作出的物体较粗糙，须经过抛光处理才能使物体表面光滑且有光泽。

超声波是一种频率高于20000赫兹的声波，它的方向性好，穿透能力强，易于获得较集中的声能，在液中传播距离远，可用于测距、测速、抛光、焊接、碎石、杀菌消毒等。在医学、军事、工业、农业上有很多的应用。超声波因其频率下限大于人的听觉上限而得名，利用超声的机械作用、空化作用、热效应和化学效应，可进行超声焊接、钻孔、固体的粉碎、乳化、脱气、除尘、去锅垢、抛光、灭菌、促进化学反应和进行生物学研究等，在工矿业、农业、医疗等各个部门获得了广泛应用。

在现有技术中，已经有使用超声波对三维模型进行表面处理，但现有的超声波三维模型表面处理装置，对三维模型的夹持效果不佳，且对三维模型的操作性差，处理效率低。

技术实现要素：

本实用新型的主要目的在于提供一种基于超声波的三维模型表面处理装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种基于超声波的三维模型表面处理装置，包括抛光箱和储液箱，所述储液箱设于所述抛光箱外壁底部一侧，所述抛光箱和所述储液箱底部均分别设有若干个支撑柱，所述抛光箱外壁一侧于所述储液箱上方设有液泵，所述液泵进液口连接有第一输液管，所述第一输液管底部贯穿所述储液箱顶部外壁延伸至所述储液箱内侧底部，所述液泵出液口连接有第二输液管，所述抛光箱外壁一侧于所述储液箱上方设有超声波雾化器，所述第二输液管顶部与所述超声波雾化器进液口连接，所述超声波雾化器出雾口连接有导管，所述抛光箱顶部设有储雾盘，所述导管顶部与所述储雾盘底部一侧连接，所述储雾盘底部另一侧设有若干个喷头，所述喷头贯穿所述抛光箱顶部壳体延伸至所述抛光箱内壁顶部，所述抛光箱内部设有抛光仓和储液仓，所述抛光仓设于所述储液仓上方，所述抛光仓内壁两侧对称设有第一夹持机构和第二夹持机构，所述第一夹持机构包括活动连接的第一转动杆，所述第一转动杆外壁水平设有若干个第一安装槽，所述第一转动杆外壁中心水平设有第一滑槽，所述第一转动杆于所述第一安装槽内匹配设有第一伺服电缸，所述第一夹持机构于所述第一转动杆外部靠近所述第二夹持机构一侧设有第一夹持板，所述第一伺服电缸与所述第一夹持板连接，所述第一夹持板外壁靠近所述第一转动杆一侧设有与所述第一滑槽相匹配的第一滑条，所述第二夹持机构包括活动连接的第二转动杆，所述第二转动杆外壁水平设有若干个第二安装槽，所述第二转动杆外壁中心水平设有第二滑槽，所述第二转动杆于所述第二安装槽内匹配设有第二伺服电缸，所述第二夹持机构于所述第二转动杆外部靠近所述第一夹持机构一侧设有第二夹持板，所述第二伺服电缸与所述第二夹持板连接，所述第二夹持板外壁靠近所述第二转动杆一侧设有与所述第二滑槽相匹配的第二滑条，所述储液仓内部设有活动连接的第一过滤板和第二过滤板，所述抛光箱外壁一侧设有与所述抛光仓相匹配的箱门，所述箱门上设有把手，所述抛光箱外壁一侧设有电机，所述电机输出轴与所述第二转动杆连接，所述储液仓底部一侧设有回流管，所述回流管与所述储液箱连接，所述抛光仓内壁于所述第一夹持机构外侧设有第一防护罩，所述抛光仓内壁于所述第二夹持机构外侧设有第二防护罩，所述箱门外壁设有观察窗。

作为本实用新型的一种优选技术方案，所述支撑柱底部设有支撑脚，所述支撑脚底部设有防护垫。

作为本实用新型的一种优选技术方案，所述抛光箱外壁设有与所述电机相匹配的支撑架。

作为本实用新型的一种优选技术方案，所述第一夹持板外壁靠近所述第二夹持机构一侧设有第一橡胶垫。

作为本实用新型的一种优选技术方案，所述第二夹持板外壁靠近所述第一夹持机构一侧设有第二橡胶垫。

作为本实用新型的一种优选技术方案，所述储液仓内壁设有分别与所述第一过滤板和所述第二过滤板相匹配的第一滑轨和第二滑轨，所述第一过滤板和所述第二过滤板底部外壁设有分别与所述第一滑轨和第二滑轨相匹配的第一滑块和第二滑块。

作为本实用新型的一种优选技术方案，所述箱门与所述抛光箱通过铰链连接，所述抛光箱与所述箱门连接处设有密封圈。

作为本实用新型的一种优选技术方案，所述第一夹持板外壁设有与所述第一伺服电缸相匹配的第一连接块，所述第二夹持板外壁设有与所述第二伺服电缸相匹配的第二连接块。

作为本实用新型的一种优选技术方案，所述第一防护罩外壁设有与所述第一伺服电缸输出轴相匹配的第一通孔，所述第二防护罩外壁设有与所述第二伺服电缸输出轴相匹配的第二通孔。

作为本实用新型的一种优选技术方案，所述第一转动杆和所述第二转动杆均分别通过轴承座与所述抛光箱壳体转动连接。

与现有技术相比，本实用新型具有如下有益效果：该一种基于超声波的三维模型表面处理装置，通过设置第一夹持机构和第二夹持机构，两者配合使用，可将三维模型进行夹持，方便快捷；通过设置第一伺服电缸、第二伺服电缸、第一夹持板和第二夹持板，可实现对三维模型的快速固定，方便快捷，且可对不同大小的三维模型进行夹持固定；通过设置超声波雾化器，可实现对三维模型进行超声波雾化抛光处理，方便快捷，抛光效果佳；通过设置电机，可实现对三维模型的旋转操作，加强抛光效率，节省时间；本实用新型结构简单，使用方便快捷，对三维模型的夹持效果佳，可对不同大小的三维模型进行夹持，可实现对三维模型的旋转操作，加强抛光效率，节省时间。

附图说明

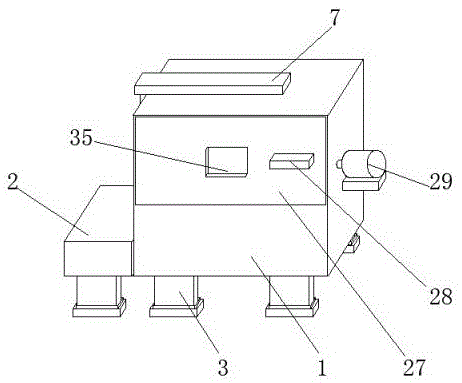

图1为本实用新型一种基于超声波的三维模型表面处理装置的整体结构示意图。

图2为本实用新型一种基于超声波的三维模型表面处理装置的主视图。

图3为本实用新型一种基于超声波的三维模型表面处理装置工作状态的主视图。

图4为本实用新型一种基于超声波的三维模型表面处理装置第一夹持机构的结构示意图。

图5为本实用新型一种基于超声波的三维模型表面处理装置第二夹持机构的结构示意图。

图中：1、抛光箱；2、储液箱；3、支撑柱；4、液泵；5、第一输液管；6、第二输液管；7、储雾盘；8、喷头；9、抛光仓；10、储液仓；11、第一夹持机构；12、第二夹持机构；13、第一转动杆；14、第一安装槽；15、第一滑槽；16、第一伺服电缸；17、第一夹持板；18、第一滑条；19、第二转动杆；20、第二安装槽；21、第二滑槽；22、第二伺服电缸；23、第二夹持板；24、第二滑条；25、第一过滤板；26、第二过滤板；27、箱门；28、把手；29、电机；30、回流管；31、超声波雾化器；32、导管；33、第一防护罩；34、第二防护罩；35、观察窗。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-5所示，一种基于超声波的三维模型表面处理装置，包括抛光箱1和储液箱2，所述储液箱2设于所述抛光箱1外壁底部一侧，所述抛光箱1和所述储液箱2底部均分别设有若干个支撑柱3，所述抛光箱1外壁一侧于所述储液箱2上方设有液泵4，所述液泵4进液口连接有第一输液管5，所述第一输液管5底部贯穿所述储液箱2顶部外壁延伸至所述储液箱2内侧底部，所述液泵4出液口连接有第二输液管6，所述抛光箱1外壁一侧于所述储液箱2上方设有超声波雾化器31，所述第二输液管6顶部与所述超声波雾化器31进液口连接，所述超声波雾化器31出雾口连接有导管32，所述抛光箱1顶部设有储雾盘7，所述导管32顶部与所述储雾盘7底部一侧连接，所述储雾盘7底部另一侧设有若干个喷头8，所述喷头8贯穿所述抛光箱1顶部壳体延伸至所述抛光箱1内壁顶部，所述抛光箱1内部设有抛光仓9和储液仓10，所述抛光仓9设于所述储液仓10上方，所述抛光仓9内壁两侧对称设有第一夹持机构11和第二夹持机构12，所述第一夹持机构11包括活动连接的第一转动杆13，所述第一转动杆13外壁水平设有若干个第一安装槽14，所述第一转动杆13外壁中心水平设有第一滑槽15，所述第一转动杆13于所述第一安装槽14内匹配设有第一伺服电缸16，所述第一夹持机构11于所述第一转动杆13外部靠近所述第二夹持机构12一侧设有第一夹持板17，所述第一伺服电缸16与所述第一夹持板17连接，所述第一夹持板17外壁靠近所述第一转动杆13一侧设有与所述第一滑槽15相匹配的第一滑条18，所述第二夹持机构12包括活动连接的第二转动杆19，所述第二转动杆19外壁水平设有若干个第二安装槽20，所述第二转动杆19外壁中心水平设有第二滑槽21，所述第二转动杆19于所述第二安装槽20内匹配设有第二伺服电缸22，所述第二夹持机构12于所述第二转动杆19外部靠近所述第一夹持机构11一侧设有第二夹持板23，所述第二伺服电缸22与所述第二夹持板23连接，所述第二夹持板23外壁靠近所述第二转动杆19一侧设有与所述第二滑槽21相匹配的第二滑条24，所述储液仓10内部设有活动连接的第一过滤板25和第二过滤板26，所述抛光箱1外壁一侧设有与所述抛光仓9相匹配的箱门27，所述箱门27上设有把手28，所述抛光箱1外壁一侧设有电机29，所述电机29输出轴与所述第二转动杆19连接，所述储液仓10底部一侧设有回流管30，所述回流管30与所述储液箱2连接，所述抛光仓9内壁于所述第一夹持机构11外侧设有第一防护罩33，所述抛光仓9内壁于所述第二夹持机构12外侧设有第二防护罩34，所述箱门27外壁设有观察窗35。

本实施例中，优选的，所述支撑柱3底部设有支撑脚，所述支撑脚底部设有防护垫。

本实施例中，优选的，所述抛光箱1外壁设有与所述电机29相匹配的支撑架。

本实施例中，优选的，所述第一夹持板17外壁靠近所述第二夹持机构12一侧设有第一橡胶垫。

本实施例中，优选的，所述第二夹持板23外壁靠近所述第一夹持机构11一侧设有第二橡胶垫。

本实施例中，优选的，所述储液仓10内壁设有分别与所述第一过滤板25和所述第二过滤板26相匹配的第一滑轨和第二滑轨，所述第一过滤板25和所述第二过滤板26底部外壁设有分别与所述第一滑轨和第二滑轨相匹配的第一滑块和第二滑块。

本实施例中，优选的，所述箱门27与所述抛光箱1通过铰链连接，所述抛光箱1与所述箱门27连接处设有密封圈。

本实施例中，优选的，所述第一夹持板17外壁设有与所述第一伺服电缸16相匹配的第一连接块，所述第二夹持板23外壁设有与所述第二伺服电缸22相匹配的第二连接块。

本实施例中，优选的，所述第一防护罩33外壁设有与所述第一伺服电缸16输出轴相匹配的第一通孔，所述第二防护罩34外壁设有与所述第二伺服电缸22输出轴相匹配的第二通孔。

本实施例中，优选的，所述第一转动杆13和所述第二转动杆19均分别通过轴承座与所述抛光箱1壳体转动连接。

需要说明的是，本实用新型为一种基于超声波的三维模型表面处理装置，其使用原理：使用时，通过设置第一夹持机构11和第二夹持机构12，两者配合使用，可将三维模型进行夹持，方便快捷；通过设置第一伺服电缸16、第二伺服电缸22、第一夹持板17和第二夹持板23，可实现对三维模型的快速固定，方便快捷，且可对不同大小的三维模型进行夹持固定；通过设置超声波雾化器31，可实现对三维模型进行超声波雾化抛光处理，方便快捷，抛光效果佳；通过设置电机29，可实现对三维模型的旋转操作，加强抛光效率，节省时间。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
