一种铜合金防爆工具加工用研磨设备的制作方法

文档序号:30426330发布日期:2022-06-15 15:08阅读:119来源:国知局
一种铜合金防爆工具加工用研磨设备的制作方法

1.本实用新型属于研磨设备技术领域,具体涉及一种铜合金防爆工具加工用研磨设备。


背景技术:

2.振动研磨机是用涂上或嵌入磨料的研具对工件表面进行研磨的磨床。针对于不锈钢、铁、铜、锌、铝、镁合金等材质冲压、压铸、铸造、锻造,主要用于研磨工件中的高精度平面、内外圆柱面、圆锥面、球面、螺纹面和其它型面。研磨机的主要类型有圆盘式研磨机、转轴式研磨机和各种专用研磨机。振动研磨机适用于中小尺寸工件的表面抛光、倒角、去除毛边、磨光、光泽打光处理,处理后不破坏零件的原有形状和尺寸精度,可消除零件内部应力,并提高了零件表面光洁度、精度。
3.现有的振动研磨机在振动过程中会产生粉尘,对人体造成危害,为了提高操作工人的安全性,研发了安全环保型研磨机。如中国实用新型专利cn211867457u,一种振动研磨机的安全环保盖结构,包括机体和底座,所述机体通过振动结构固定在底座的上方,且机体的上端连接螺栓,所述机体的正上方支撑固定有框架,框架的上端两侧均固定有卷扬机,卷扬机的钢绳下方固定有环盖,所述环盖的表面中部设置有支座,且支座内放置有螺母,所述钢绳捆绑在环盖表面固定的挂环上,且钢绳竖向贯穿框架,钢绳的上方缠绕在卷扬机的卷筒上。本实用新型通过在机体的上方设置框架,并使其下方通过卷扬机和钢绳固定环盖,在使用振动研磨机的时候可以使环盖在卷扬机的带动下升降,并且通过螺栓和螺母进行固定,使得设备的机械结构足够少,且不与机体直接接触,能够增加环保盖的使用寿命。
4.但是这种结构在实际应用过程中,由于钢绳的柔软性,在卷扬机带动环盖进行升降过程中环盖极易产生旋转和晃动,造成环盖的移动不平稳;并且由于环盖的晃动造成螺栓不易穿过支座,造成穿行困难,浪费了时间;并且环盖直接连接研磨机,在研磨机振动过程中容易造成形成噪音。


技术实现要素:

5.本实用新型解决以上现有技术的不足,提供一种低噪音、无污染的铜合金防爆工具加工用研磨设备。
6.为实现上述目的,本实用新型所采用的技术方案如下:
7.一种铜合金防爆工具加工用研磨设备,包括研磨机,所述研磨机通过缓冲结构固定连接底座,所述底座连接减震单元,所述减震单元的顶部连接覆盖单元,所述覆盖单元用于打开和盖合所述研磨机的开口,所述覆盖单元靠近所述研磨机的开口端设有缓冲垫,所述缓冲垫与所述研磨机的开口相适配。
8.作为限定,所述减震单元为橡胶减震垫,所述橡胶减震垫设有容纳腔,所述容纳腔与所述底座相适配。
9.作为另一种限定,所述覆盖单元包括框架、2个电动推杆、封盖和2个弹簧,所述框
架连接所述减震单元,所述框架的顶部靠近所述研磨机端连接所述电动推杆,各所述电动推杆沿所述框架的长度方向间隔设置,各所述电动推杆远离所述框架端分别连接相对应的所述弹簧,所述弹簧远离所述电动推杆端连接所述封盖,所述封盖靠近所述研磨机端设有缓冲垫。
10.作为另一种限定,所述覆盖单元还包括螺纹柱、锁紧螺母和通孔,所述螺纹柱的一端竖直连接所述研磨机,所述螺纹柱位于所述研磨机的中心,所述封盖设有通孔,所述通孔与所述螺纹柱相对应,所述锁紧螺母螺纹连接所述螺纹柱。
11.作为另一种限定,所述通孔位于2个所述电动推杆之间的中心。
12.作为另一种限定,所述缓冲垫为橡胶缓冲垫、棉垫和聚乙烯垫中的任意一种。
13.作为另一种限定,所述覆盖单元设有观察窗,所述观察窗采用透明材料密封。
14.作为另一种限定,透明材料为玻璃钢、防爆玻璃和钢化玻璃的任意一种。
15.作为另一种限定,所述透明材料的周边设有固定框,所述固定框的一端铰接所述观察窗,所述固定框的另一端设有锁紧结构,当所述锁紧结构处于工作工位时,所述固定框和所述观察窗固定连接。
16.作为另一种限定,所述固定框的周边设有密封条,所述密封条位于所述固定框与所述观察窗之间。
17.本实用新型与现有技术相比,所取得的技术进步在于:
18.本实用新型的研磨机通过缓冲结构固定连接底座,底座连接减震单元,减震单元的顶部连接覆盖单元,减震单元用于降低底座的振动,提高了覆盖单元的稳定性,延长了使用时间;覆盖单元用于打开和盖合研磨机的开口,覆盖单元靠近研磨机的开口端设有缓冲垫,缓冲垫与研磨机的开口相适配;缓冲垫可以避免覆盖单元与研磨机直接连接,降低了研磨机振动时和覆盖单元之间的噪音;综上,本实用新型结构简单,提高了稳定性,延长了使用时间,降低了噪音,适用于研磨机。
附图说明
19.附图用来提供对本实用新型的进一步理解,并且构成说明书的一部分,与本实用新型的实施例一起用于解释本实用新型,并不构成对本实用新型的限制。
20.在附图中:

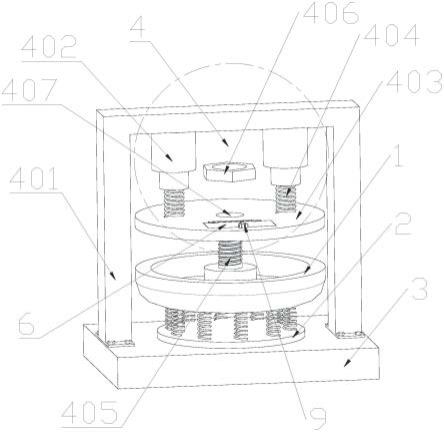

21.图1为本实用新型的结构示意图;
22.图2为本实用新型实施例封盖和观察窗的结构示意图;
23.图3为本实用新型实施例封盖和缓冲垫的结构示意图;
24.图4为本实用新型实施例减震单元的结构示意图。
25.标注部件:1-研磨机,2-底座,3-减震单元,301-容纳腔,4-覆盖单元,401-框架,402-电动推杆,403-封盖,404-弹簧,405-螺纹柱,406-锁紧螺母,407-通孔,5-缓冲垫,6-观察窗,7-透明材料,8-固定框,9-锁紧结构,10-密封条。
具体实施方式
26.以下结合附图对本实用新型的优选实施例进行说明。应当理解,此处所描述的优选实施例仅用于说明和解释本实用新型,并不用于限定本实用新型。
27.实施例一种铜合金防爆工具加工用研磨设备
28.本实施例公开了一种铜合金防爆工具加工用研磨设备,如图1、图3、图4所示,包括研磨机1,研磨机1通过缓冲结构固定连接底座2,底座2连接减震单元3,减震单元3为橡胶减震垫,橡胶减震垫顶部设有容纳腔301,容纳腔301与底座2相适配,减震单元3吸收底座2产生的振动,提高了覆盖单元4的稳定性,延长了覆盖单元4的使用时间;减震单元3的顶部连接覆盖单元4,覆盖单元4用于打开和盖合研磨机1的开口,覆盖单元4靠近研磨机1的开口端设有缓冲垫5,缓冲垫5与研磨机1的开口相适配,缓冲垫5为橡胶缓冲垫,橡胶缓冲垫可以避免覆盖单元4与研磨机1直接接触,避免了研磨机1在振动过程中与覆盖单元4直接接触而形成的噪音,降低了噪音;缓冲垫5还可以采用其它具有缓冲功能的垫体,如棉垫、聚乙烯垫等,在使用时,首先,打开覆盖单元4向研磨机1内放入防爆工具,并使覆盖单元4盖合研磨机1的开口,之后,启动研磨机4,进行防爆工具的研磨,最后,关闭研磨机1,打开覆盖单元4,取出防爆工具;由此本实施例的优势在于,采用上述设置,结构简单,提高了稳定性,延长了使用时间,降低了噪音。
29.本实施例覆盖单元4的一个优选结构为,如图1、图3所示,覆盖单元4包括框架401、2个电动推杆402、封盖403和2个弹簧404,框架401通过螺栓连接减震单元3,螺栓穿过减震单元3和地面固定连接,这种设置提高了覆盖单元4的稳定性;框架401的顶部靠近研磨机1端通过螺栓连接电动推杆402,2个电动推杆402沿框架401的长度方向间隔设置,2个电动推杆402为同种型号,并且2个电动推杆402分别电连接plc控制器,plc控制器使2个电动推杆402进行同步运动,即2个电动推杆402的延伸或收缩速度相同,使封盖403移动平稳,2个电动推杆402远离框架401端分别连接相对应的弹簧404,弹簧404远离电动推杆402端连接封盖403,封盖403靠近研磨机1端设有缓冲垫5,封盖403和研磨机1的开口相对应,这种设置使封盖403在运行平稳,不会产生旋转和移动,提高了稳定性;弹簧404的设置可以吸收封盖403产生的振动,提高了电动推杆402的稳定性,延长了使用时间;覆盖单元4还包括螺纹柱405、锁紧螺母406和通孔407,螺纹柱405的一端竖直连接研磨机1,优选螺纹柱405位于研磨机1的中心,封盖403设有通孔407,通孔407由封盖403的一端延伸至另一端,通孔407和螺纹柱405相对应,即螺纹柱405穿过通孔407使封盖403盖合研磨机1的开口,锁紧螺母406螺纹连接螺纹柱405,使封盖403和研磨机1紧固连接,这种设置提高了封盖403的稳定性,降低了噪音的产生;优选通孔407位于2个电动推杆402之间的中心,这种设置使封盖403受力平衡,进一步提高了封盖403的稳定性,方便螺纹柱405穿过通孔407,节约了时间;由此本实施例的优势在于,采用上述设置,提高了封盖403的稳定性,节约了时间,延长了使用时间。
30.本实施例覆盖单元4的一个优选结构为,如图1、图2所示,覆盖单元4设有观察窗6,观察窗6采用透明材料7密封,这种设置方便观察研磨机1内防爆工具的研磨情况;透明材料7为玻璃钢、防爆玻璃和钢化玻璃的任意一种,这种设置可以防止研磨机1内的研磨丸粒,在研磨过程中崩坏透明材料7,延长了透明材料7的使用时间;透明材料7的周边设有固定框8,固定框8的一端通过合页铰接观察窗6,固定框8的另一端设于锁紧结构9,锁紧结构9为现有的销轴锁紧,锁紧结构9的安装采用本领域技术人员的公知常识进行安装,当锁紧结构9处于工作工位时,固定框8和观察窗6固定连接,这种设置方便清理透明材料7内壁的粉尘,使透明材料7保持明亮、清洁,又可以在研磨过程中随时通过观察窗6取出防爆工具,以查看防爆工具的研磨情况;固定框8的周边设有密封条10,密封条10可以通过粘结方式连接固定框
8,密封条10位于固定框8与观察窗6之间,这种设置提高了固定框8和观察窗6之间的密封性,降低了噪音;由此本实施例的优势在于,采用上述设置,方便观察,延长了使用时间,清洁方便,提高了密封性,降低了噪音。
31.本实用新型实施例工作原理如下:
32.在使用时,首先,向研磨机1内放入防爆工具,使电动推杆402延伸使螺纹柱405穿过通孔407,使电动推杆402停止延伸,并使锁紧螺母406螺纹连接螺纹柱405固定封盖403,使封盖403盖合研磨机1的开口,之后,启动研磨机1,进行防爆工具的研磨,并通过观察窗6观察研磨情况,最后,关闭研磨机1,旋下锁紧螺母406,使电动推杆402回收,带动封盖403离开研磨机1,取出防爆工具。
33.最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型权利要求保护的范围之内。
