一种具有多级防护机构的激光镜片镀膜工具的制作方法

1.本实用新型涉及镜片加工技术领域，具体为一种具有多级防护机构的激光镜片镀膜工具。


背景技术：

2.目前随着科学技术的发展，激光镜片已经被广泛地应用于数码相机、手机、投影机、摄像机等技术领域。激光镜片在生产过程中需要对其表面进行镀膜处理，其中镀膜工序为后续处理中的重要步骤之一，现有镀膜过程中是将镜片放置在镀膜板上进行镀膜，一般采用真空镀膜方法(温度50-60℃)。
3.但是采用镀膜板进行镀膜板进行镀膜容易造成镀膜表面磨损以及镜片脱落，因此我们需要提出一种具有多级防护机构的激光镜片镀膜工具。


技术实现要素：

4.本实用新型的目的在于提供一种具有多级防护机构的激光镜片镀膜工具，采用真空镀膜机构进行镀膜，且通过激光镜片夹具对激光镜片进行固定，激光镜片夹块上开设有用于固定镜片的镜片卡接槽以及用于防护的防护垫，能够在两个方面上保护激光镜片，解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种具有多级防护机构的激光镜片镀膜工具，包括真空镀膜机箱体，所述真空镀膜机箱体的内部设置有真空镀膜机构和激光镜片夹具，所述激光镜片夹具设置于真空镀膜机箱体的内底部，所述激光镜片夹具包括两组呈对称设置的安装柱，所述安装柱的下端设置有升降机构，两组所述安装柱之间通过压缩弹簧滑动安装有激光镜片夹块，所述激光镜片夹块设置为弧形结构，且所述激光镜片夹块的横置部上开设有弧形的喷涂缺口，且所述激光镜片夹块的纵部上还开设有镜片卡接槽，所述镜片卡接槽内设置有防护垫，且所述激光镜片夹块与安装柱转动连接，且所述激光镜片夹块通过安装柱一侧设置的驱动电机驱动。
6.进一步，所述真空镀膜机构位于激光镜片夹具的正上方，且所述真空镀膜机构由镀膜蒸发器所构成，所述镀膜蒸发器固定安装于真空镀膜机箱体的内顶部。
7.进一步，所述升降机构由两组电动推杆所组成，两组所述电动推杆呈对称设置，所述电动推杆固定安装于真空镀膜机箱体的内底部，所述电动推杆的活塞端固定安装有安装板，所述安装柱固定安装于安装板的上端。
8.进一步，所述激光镜片夹块通过旋转伸缩组件和安装柱进行连接，所述旋转伸缩组件包括驱动杆和连接杆，所述驱动杆通过轴承与安装柱转动连接，所述驱动杆的一端贯穿安装柱并与连接杆滑动插接。
9.进一步，所述驱动杆的一端一体成型有驱动柱，所述连接杆的一端对应开设有驱动孔，所述驱动孔的内部连通有内腔，所述驱动柱插接于驱动孔内并一体成型有限位块，所述限位块位于内腔内，且所述限位块的直径大于驱动孔的孔径，且所述驱动柱和驱动孔对
应设置有四组。
10.进一步，所述压缩弹簧套接于旋转伸缩组件的外侧，且所述压缩弹簧的两端分别抵触但不连接于安装柱的一侧与激光镜片夹块的一侧。
11.进一步，所述驱动电机仅设置有一组，且所述驱动电机固定安装于一组安装柱的一侧，且所述驱动电机的输出轴通过花键与驱动杆固定连接。
12.进一步，所述真空镀膜机箱体的一侧转动安装有箱门，所述箱门上开设有观察窗，所述观察窗的内部固定安装有透明亚克力板，所述透明亚克力板和观察窗采用泡沫防水胶密封。
13.与现有技术相比，本实用新型的有益效果是：
14.1、本实用新型采用真空镀膜机构进行镀膜，且通过激光镜片夹具对激光镜片进行固定，压缩弹簧来提供夹紧力，激光镜片夹块上开设有用于固定镜片的镜片卡接槽以及用于防护的防护垫，激光镜片夹块上的镜片卡接槽让激光镜片不容易脱落，镜片卡接槽内设置的防护垫能够减小对激光镜片的磨损。
15.2、本实用新型通过驱动电机来驱动激光镜片夹块进行转动，在真空镀膜机构进行镀膜时，控制驱动电机旋转来将激光镜片夹块进行驱动，这样能够让镀膜更加的均匀。
附图说明

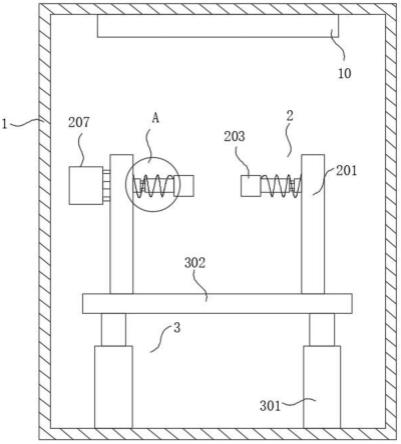

16.图1为本实用新型的内部结构示意图；
17.图2为本实用新型旋转伸缩组件的结构示意图；
18.图3为本实用新型激光镜片夹块的结构示意图；
19.图4为本实用新型真空镀膜机箱体的结构示意图；
20.图5为本实用新型图1中a部分的结构示意图。
21.图中：1、真空镀膜机箱体；2、激光镜片夹具；3、升降机构；4、旋转伸缩组件；10、真空镀膜机构；101、箱门；102、观察窗；201、安装柱；202、压缩弹簧；203、激光镜片夹块；204、喷涂缺口；205、镜片卡接槽；206、防护垫；207、驱动电机；301、电动推杆；302、安装板；401、驱动杆；402、连接杆；403、驱动柱；404、驱动孔。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-5，本实用新型提供一种技术方案：一种具有多级防护机构的激光镜片镀膜工具，包括真空镀膜机箱体1，真空镀膜机箱体1的内部设置有真空镀膜机构10和激光镜片夹具2，激光镜片夹具2设置于真空镀膜机箱体1的内底部，真空镀膜机构10位于激光镜片夹具2的正上方，且真空镀膜机构10由镀膜蒸发器所构成，镀膜蒸发器固定安装于真空镀膜机箱体1的内顶部，通过镀膜蒸发器喷出50-60摄氏度的蒸汽来对激光镜片进行镀膜；
24.激光镜片夹具2包括两组呈对称设置的安装柱201，安装柱201的下端设置有升降机构3，升降机构3由两组电动推杆301所组成，两组电动推杆301呈对称设置，电动推杆301
固定安装于真空镀膜机箱体1的内底部，电动推杆301的活塞端固定安装有安装板302，安装柱201固定安装于安装板302的上端，通过设置升降机构3可以在安装镜片时下降使安装的更加方便，安装好后升降机构3上升来拉近激光镜片夹具2和真空镀膜机构10之间的距离，减小材料的浪费；
25.两组安装柱201之间通过压缩弹簧202滑动安装有激光镜片夹块203，且激光镜片夹块203与安装柱201转动连接，激光镜片夹块203通过旋转伸缩组件4和安装柱201进行连接，旋转伸缩组件4包括驱动杆401和连接杆402，驱动杆401通过轴承与安装柱201转动连接，驱动杆401的一端贯穿安装柱201并与连接杆402滑动插接，驱动杆401的一端一体成型有驱动柱403，连接杆402的一端对应开设有驱动孔404，驱动孔404的内部连通有内腔，驱动柱403插接于驱动孔404内并一体成型有限位块，限位块位于内腔内，且限位块的直径大于驱动孔404的孔径，且驱动柱403和驱动孔404对应设置有四组，这样设置能够让激光镜片夹块203在随着连接杆402进行转动的同时也能够伸缩；
26.驱动电机207仅设置有一组，且驱动电机207固定安装于一组安装柱201的一侧，且驱动电机207的输出轴通过花键与驱动杆401固定连接，压缩弹簧202套接于旋转伸缩组件4的外侧，且压缩弹簧202的两端分别抵触但不连接于安装柱201的一侧与激光镜片夹块203的一侧，压缩弹簧202与激光镜片夹块203和安装柱201是活动连接并非固定连接；
27.激光镜片夹块203设置为弧形结构，且激光镜片夹块203的横置部上开设有弧形的喷涂缺口204，且激光镜片夹块203的纵部上还开设有镜片卡接槽205，镜片卡接槽205内设置有防护垫206；
28.真空镀膜机箱体1的一侧转动安装有箱门101，箱门101上开设有观察窗102，观察窗102的内部固定安装有透明亚克力板，透明亚克力板和观察窗102采用泡沫防水胶密封，真空镀膜机箱体1的外侧还设置有控制面板，控制面板能够调节真空镀膜机构10、电动推杆301和驱动电机207的参数；
29.本装置在使用时需要先打开箱门101将激光镜片安装到激光镜片夹块203的镜片卡接槽205内，通过压缩弹簧202的弹力来将镜片进行夹紧固定，然后关上箱门101，启动真空镀膜机构10和驱动电机207进行镀膜，镀膜大约1小时过后打开箱门101，将激光镜片进行转动，使之前被激光镜片夹块203挡住的部分也进行镀膜，再镀膜1小时后即可取出。
30.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
