一种稳定的内径量仪驱动装置的制作方法

本技术涉及磨床检测装置的，具体涉及一种稳定的内径量仪驱动装置。

背景技术：

1、磨床是一种常见的磨削设备，现有的磨床一般会配备可移动的内径量仪，从而在加工后能实时地对工件进行测量。目前用于移动磨床内径量仪的驱动结构，一般以通过利用主轴轴孔的方式控制内径量仪远离或者靠近工件进行测量，这种驱动结构一方面制造成本高导致价格昂贵；另一方面对磨床头架主轴轴孔的精度有很高的要求，在安装和使用过程中容易发生损坏，且发生损坏后难以进行维修。

技术实现思路

1、因此，本实用新型为了改善相关技术的内径量仪驱动结构制造成本高且不便于维护的问题，从而提供一种稳定的内径量仪驱动装置。

2、一种稳定的内径量仪驱动装置，安装在磨床上，包括用于与磨床配合的驱动座，所述驱动座上安装有底座，所述底座上设置有测量部件以及用于驱动所述测量部件的驱动部件，所述驱动部件包括安装在所述底座的电机座、安装在所述电机座的驱动电机以及安装在所述驱动电机输出轴的丝杠，所述测量部件安装在所述丝杠上。

3、进一步的，所述测量部件包括安装在所述丝杠的滑座，所述滑座上安装有量仪固定座，所述量仪固定座分为水平固定板以及位于所述水平固定板一侧的竖直固定板，所述水平固定板与所述滑座可拆卸连接，所述竖直固定板的一侧可拆卸安装有内径量仪。

4、进一步的，所述竖直固定板上开设有若干安装通孔，所述内径量仪用于配合所述竖直固定板的一侧具有若干用于与所述安装通孔配合的螺纹孔，所述内径量仪通过其螺纹孔与所述竖直固定板螺纹连接。

5、进一步的，所述安装通孔在竖直方向上朝上方和下方延伸。

6、进一步的，所述滑座上开设有若干用于配合所述水平固定板的螺纹孔，所述水平固定板上开设有用于配合所述滑座通孔的安装槽，所述安装槽中安装有与所述水平固定板螺纹孔螺纹连接的螺钉。

7、进一步的，所述安装槽沿靠近或远离所述竖直固定板的一侧延伸。

8、进一步的，还包括防尘部件，所述防尘部件包括安装在所述电机座的电机防尘盖，所述电机防尘盖将所述驱动电机包覆。

9、进一步的，所述防尘部件还包括安装在所述底座的防尘罩、侧防护板以及上护罩，所述防尘罩位于所述丝杠上方，所述侧防护板位于所述丝杠的侧方，所述上护罩位于所述水平固定板的上方。

10、本实用新型技术方案，具有如下优点：

11、1、本实用新型一种稳定的内径量仪驱动装置，通过设置在磨床上设置测量部件以及驱动部件，利用驱动部件对测量部件进行驱动。利用驱动部件为容易获得的驱动电机以及丝杠，且驱动电机和丝杠的驱动精确度高的优点，使得驱动部件的制造成本低便于维修维护，还能精确地带动测量部件向靠近或远离工件的地方进行移动，从而改善相关技术的内径量仪驱动结构制造成本高且不便于维护的问题。

12、2、内径量仪驱动装置通过可拆卸连接内径量仪，同时安装槽和安装通孔分别在水平方向以及竖直方向上可调，通过调节水平固定板在底座上的位置以及调节内径量仪在竖直固定板上的位置，即可调整内径量仪探头的位置，从而更加贴近工件，增加内径量仪驱动装置的维护性和便捷使用性。

13、3、内径量仪驱动装置还包括防尘部件，通过设置防尘部件，一方面减少杂物或粉尘进入丝杠与滑座的连接处影响正常工作，另一方面能减少人为或机械碰撞对内径量仪驱动装置的影响，从而有效对丝杠和量仪固定座进行防尘和防护。

技术特征：

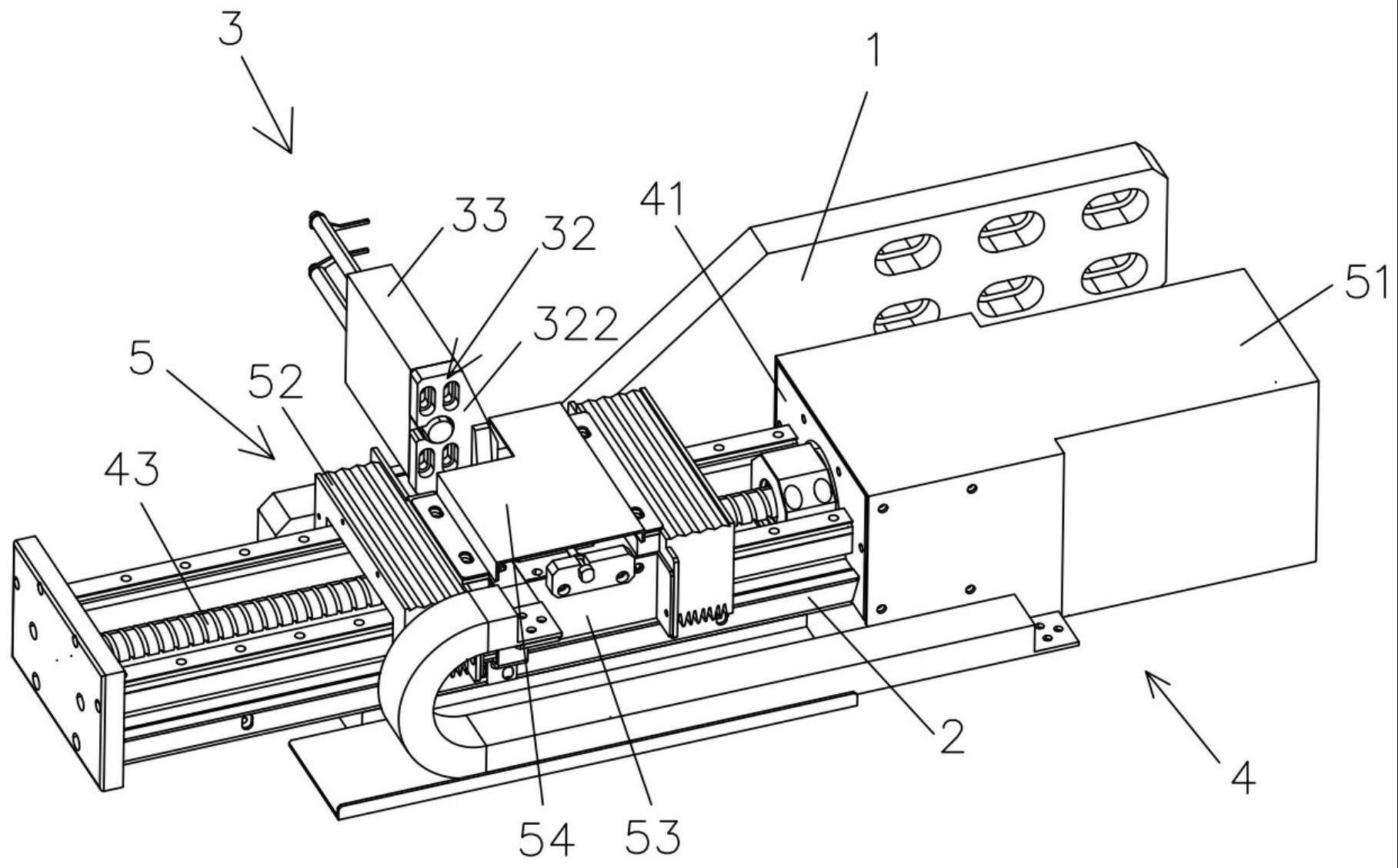

1.一种稳定的内径量仪驱动装置，安装在磨床上，其特征在于，包括用于与磨床配合的驱动座(1)，所述驱动座(1)上安装有底座(2)，所述底座(2)上设置有测量部件(3)以及用于驱动所述测量部件(3)的驱动部件(4)，所述驱动部件(4)包括安装在所述底座(2)的电机座(41)、安装在所述电机座(41)的驱动电机(42)以及安装在所述驱动电机(42)输出轴的丝杠(43)，所述测量部件(3)安装在所述丝杠(43)上。

2.根据权利要求1所述的一种稳定的内径量仪驱动装置，其特征在于，所述测量部件(3)包括安装在所述丝杠(43)的滑座(31)，所述滑座(31)上安装有量仪固定座(32)，所述量仪固定座(32)分为水平固定板(321)以及位于所述水平固定板(321)一侧的竖直固定板(322)，所述水平固定板(321)与所述滑座(31)可拆卸连接，所述竖直固定板(322)的一侧可拆卸安装有内径量仪(33)。

3.根据权利要求2所述的一种稳定的内径量仪驱动装置，其特征在于，所述竖直固定板(322)上开设有若干安装通孔(3221)，所述内径量仪(33)用于配合所述竖直固定板(322)的一侧具有若干用于与所述安装通孔(3221)配合的螺纹孔，所述内径量仪(33)通过其螺纹孔与所述竖直固定板(322)螺纹连接。

4.根据权利要求3所述的一种稳定的内径量仪驱动装置，其特征在于，所述安装通孔(3221)在竖直方向上朝上方和下方延伸。

5.根据权利要求2-4任一项所述的一种稳定的内径量仪驱动装置，其特征在于，所述滑座(31)上开设有若干用于配合所述水平固定板(321)的螺纹孔，所述水平固定板(321)上开设有用于配合所述滑座(31)通孔的安装槽(3211)，所述安装槽(3211)中安装有与所述水平固定板(321)螺纹孔螺纹连接的螺钉。

6.根据权利要求5所述的一种稳定的内径量仪驱动装置，其特征在于，所述安装槽(3211)沿靠近或远离所述竖直固定板(322)的一侧延伸。

7.根据权利要求2-4任一项所述的一种稳定的内径量仪驱动装置，其特征在于，还包括防尘部件(5)，所述防尘部件(5)包括安装在所述电机座(41)的电机防尘盖(51)，所述电机防尘盖(51)将所述驱动电机(42)包覆。

8.根据权利要求7所述的一种稳定的内径量仪驱动装置，其特征在于，所述防尘部件(5)还包括安装在所述底座(2)的防尘罩(52)、侧防护板(53)以及上护罩(54)，所述防尘罩(52)位于所述丝杠(43)上方，所述侧防护板(53)位于所述丝杠(43)的侧方，所述上护罩(54)位于所述水平固定板(321)的上方。

技术总结
本技术涉及磨床检测装置的技术领域，具体涉及一种稳定的内径量仪驱动装置，其安装在磨床上，包括用于与磨床配合的驱动座，所述驱动座上安装有底座，所述底座上设置有测量部件以及用于驱动所述测量部件的驱动部件，所述驱动部件包括安装在所述底座的电机座、安装在所述电机座的驱动电机以及安装在所述驱动电机输出轴的丝杠，所述测量部件安装在所述丝杠上。利用驱动部件为容易获得的驱动电机以及丝杠，且驱动电机和丝杠的驱动精确度高的优点，使得驱动部件的制造成本低便于维修维护，还能精确地带动测量部件向靠近或远离工件的地方进行移动，从而改善相关技术的内径量仪驱动结构制造成本高且不便于维护的问题。

技术研发人员：曾俊,曾欢,李永蘖
受保护的技术使用者：广东豪特曼机床股份有限公司
技术研发日：20230113
技术公布日：2024/1/12
