一种新型的接种工具的制作方法

本实用新型属于链霉素生产工具领域，特别涉及一种新型的接种工具。

背景技术：

链霉素，分子式C₂₁H₃₉N₇O₁₂，是一种氨基糖苷类抗生素，是继青霉素后第二个生产并应用于临床的抗生素，它对许多细菌有较强的抑杀作用，是治疗结核杆菌和某些细菌引起的疾病的首选药物。

目前链霉素的生产，主要通过微生物发酵来进行，菌种为链霉菌属，灰色链霉菌灰色亚种同样地也要利用微生物接种技术，在微生物接种过程中每次操作都要分别使用两种工具，取出、放下、再取出、再放下，不方便操作、不利于无菌生产，使用过程中，准备工具环节容易出现问题，要么遗漏其中一种，要么工具装错对生产造成影响，接种环接触面积小，涂布时间较长，不利于无菌控制。

技术实现要素：

本实用新型主要是解决现有检测技术易于污染，操作繁琐问题，而提供了一种新型的接种工具，该装置具有操作简单较好，耗时较短安装方便，节约耗时的特点。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

提供了一种新型的接种工具，其包括直线延伸的手持杆，所述的手持杆的一端为渐变缩小圆台形，手持杆的缩小端为连接端，手持杆的连接端对接有过渡轴，手持杆的连接端的最小直径等于过渡轴的外径，手持杆的轴线与过渡轴的轴线重合，过渡轴伸出的一端成折叠状盘旋组成接种圈；接种圈的上表面和下表面以过渡轴的轴线为中心相对称。

进一步的，所述的接种圈所在平面与手持杆之间带有夹角，夹角为(0°，10°]。

进一步的，所述的接种圈向下弯折并环绕折叠，接种圈与过渡轴相连接处形成凹槽。

进一步的，所述的接种圈的中心与过渡轴的轴线位于同一直线上。

进一步的，所述的过渡轴为金属丝。

进一步的，所述的成折叠状盘旋的过渡轴的轴身之间留有间隙。

本实用新型相对于现有技术而言具有以下有益效果：

使用一种器件可以进行多项操作，折叠的接种圈涂布接触面大，时间短、划线流畅、提升效率；

采用不锈钢金属材质，耐清洗，灭菌，硬度高，不易弯曲；

接种圈为细金属丝，可以划线，铲料，并且接种圈成折叠状可以根据力度不同具有不同的伸缩量，便于提取孢子，降低染菌隐患。

附图说明

图1是本实用新型的整体结构示意图。

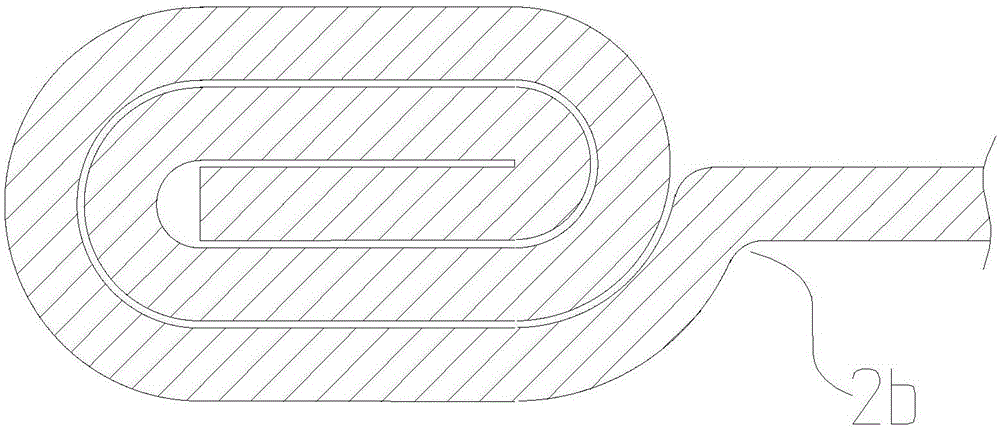

图2是接种圈部分结构示意图

附图标记说明：手柄1、延伸轴2、接种圈2a、凹槽2b。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

如图1所示，提供了一种新型的接种工具，其包括直线延伸的手持杆，所述的手持杆的一端为渐变缩小圆台形，手持杆的缩小端为连接端，手持杆的连接端对接有过渡轴，手持杆的连接端的最小直径等于过渡轴的外径，手持杆的轴线与过渡轴的轴线重合，所述的接种圈的中心与过渡轴的轴线位于同一直线上，过渡轴伸出的一端成折叠状盘旋组成接种圈；接种圈的上表面和下表面以过渡轴的轴线为中心相对称。

所述的接种圈所在平面与手持杆之间带有夹角，夹角为(0°，10°]。

如图2所示，所述的接种圈向下弯折并环绕折叠，接种圈与过渡轴相连接处形成凹槽，所述的成折叠状盘旋的过渡轴的轴身之间留有间隙。

为保证设备刚性，所述的过渡轴为金属丝。

以下对本实用新型的操作方法进行说明：

接原始斜面：

从工具袋中取出新型灭菌工具。

打开砂土管棉塞的同时，将本实用新型的接种圈的圈面放于砂土中沾取适量砂土，用原棉塞盖好砂土管口，放下砂土管。

拿起空白试管斜面培养基，打开试管斜面棉塞，将本实用新型放入并将沾染的砂土脱下。

砂土洒在试管斜面上，在接种工具的另一面轻轻涂上孢子，并将孢子涂匀在砂土上，重新盖好棉塞。

接生产斜面或菌种传代：

取出本实用新型，拿起成熟的试管斜面，打开试管斜面棉塞，将接种圈放入斜面中用圈的顶端蘸取少量斜面孢子，盖上棉塞。

打开另一空白斜面培养基棉塞，将蘸取少量斜面孢子的新型接种工具放入，划线，再用整个接种圈轻轻涂匀。
