摄像头镜片背胶的制作方法

本实用新型涉及背胶的技术领域，尤其是一种摄像头镜片背胶。

背景技术：

背胶的作用是使手机元器件与手机壳粘贴在一起，不脱落、不位移等。摄像头镜片是手机上的重要元器件之一，为了保证手机摄像的正常使用，摄像头镜片与手机壳之间的粘贴也需要用到背胶。

然而，见附图1，现有的摄像头镜片背胶包括自带离型纸1′和设置在自带离型纸1′下表面的双面胶层2′，自带离型纸1′的一侧设置有与其一体成型的手柄，自带离型纸1′和双面胶层2′的中心位置处均开设有通孔3′，即摄像头镜片背胶的现有工艺为双面胶自带纸做手柄且内孔为通孔，客户组装时撕起手柄易分层且内孔通孔溢胶易粘起毛丝及脏污等现象。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中的现有技术存在的问题，提供一种摄像头镜片背胶，可以改善摄像头镜片背胶手柄分层及内孔毛丝的问题。

本实用新型解决其技术问题所采用的技术方案是：摄像头镜片背胶，具有与摄像头镜片相比配的离型膜层，所述的离型膜层的下表面设置有双面胶层，双面胶层的中心位置处开设有通孔，双面胶层与离型膜层相互粘贴后使得通孔形成盲孔；离型膜层的一侧设置有与其一体成型的手柄。

进一步具体地说，上述技术方案中所述的手柄与离型膜层在同一平面上。

进一步具体地说，上述技术方案中所述的手柄与离型膜层的连接处具有一条预折线。

进一步具体地说，上述技术方案中所述的离型膜层和手柄的厚度均为0.07mm～0.08mm，双面胶层的厚度为0.15mm～0.25mm。

进一步具体地说，上述技术方案中所述的离型膜层和手柄的外轮廓均为正方形且直角处均倒圆角，所述的手柄的外轮廓为n型。

本实用新型的有益效果是：该摄像头镜片背胶，利用离型膜做成手柄，且将手柄的内孔做成盲孔的结构形式，组装时撕起手柄可杜绝手柄发生分层现象，同时也可以避免内孔因溢胶而粘起毛丝及脏污等现象。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是现有摄像头镜片背胶的结构示意图；

图1中标号：1′、自带离型纸，2′、双面胶层，3′、通孔。

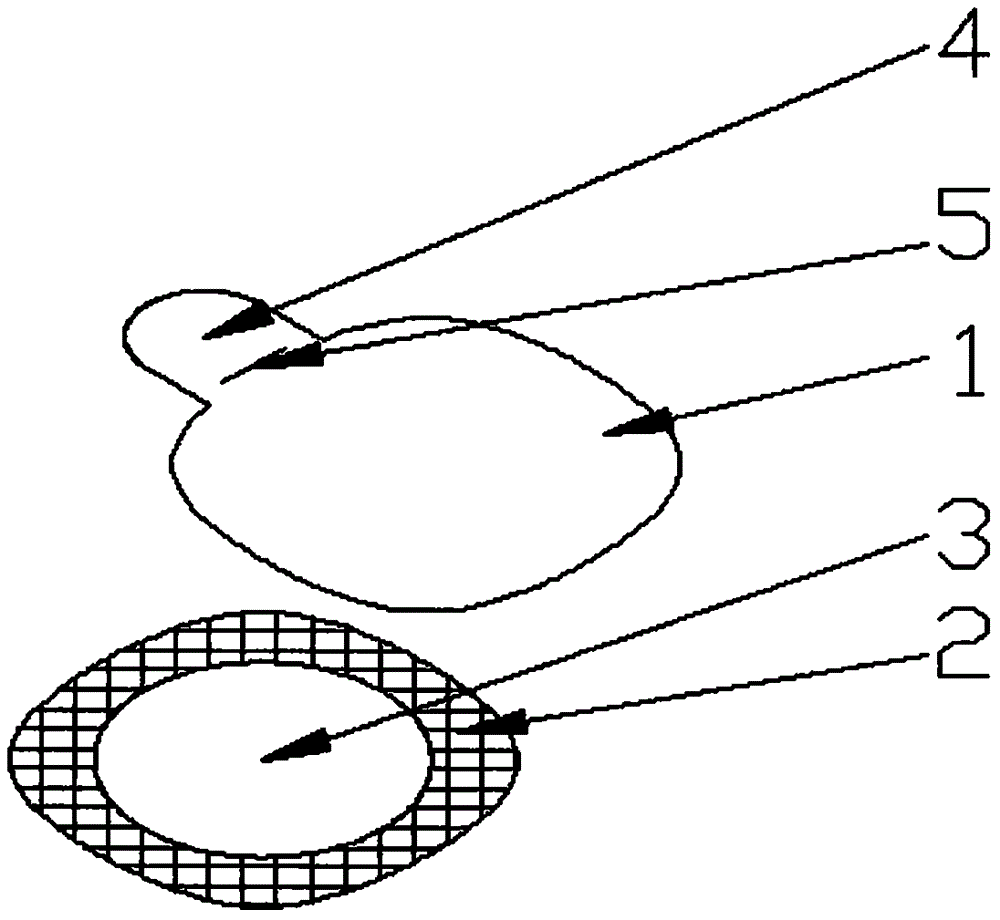

图2是本实用新型的结构示意图；

图2中标号：1、离型膜层，2、双面胶层，3、通孔，4、手柄，5、预折线。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

见图2，本实用新型摄像头镜片背胶，具有与摄像头镜片相比配的离型膜层1，离型膜层1的下表面设置有双面胶层2，双面胶层2采用的是泡棉双面胶，泡棉双面胶具有粘着力强、保持力佳、防水性能好、耐温性强、防紫外线能力 强的特性。

双面胶层2的中心位置处开设有通孔3，双面胶层2与离型膜层1相互粘贴后使得通孔3形成盲孔；离型膜层1的一侧设置有与其一体成型的手柄4。手柄4与离型膜层1在同一平面上。利用离型膜做成手柄4，且将手柄4的内孔做成盲孔的结构形式，组装时撕起手柄4可杜绝手柄4发生分层现象，同时也可以避免内孔因溢胶而粘起毛丝及脏污等现象。

手柄4与离型膜层1的连接处具有一条预折线5，预折线5的设置可以加快离型膜层1撕下来的速度，且提高摄像头镜片与手机壳组装的效率。离型膜层1和手柄4的厚度均为0.07mm～0.08mm，离型膜层1的优选厚度为0.075mm。双面胶层2的厚度为0.15mm～0.25mm，双面胶层2的优选厚度为0.2mm。离型膜层1和手柄4的外轮廓均为正方形且直角处均倒圆角，手柄4的外轮廓为n型。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
