吊车运输安全警示标示牌的制作方法

本实用新型涉及一种吊车运输安全警示标示牌。

背景技术：

在电力线路大修技改运输过程中，杆基运输时，由于电线杆比较长，而且没有比较醒目的标示，后面的车辆和行人不容易远距离发现电线杆，而一旦近距离发现电线杆时，就容易造成对车辆和行人的误伤。

技术实现要素：

为解决以上技术上的不足，本实用新型提供了一种方便拆装，警示效果好的吊车运输安全警示标示牌。

本实用新型是通过以下措施实现的：

本实用新型的一种吊车运输安全警示标示牌，包括板体，所述板体正面设置有LED灯，板体背面开有上下延伸的滑槽，所述滑槽内嵌入有可沿滑槽滑动的上滑块和下滑块，所述上滑块连接有横截面为半圆形且开口向下的上夹板，所述下滑块连接有横截面为半圆形且开口向上的下夹板，所述上夹板和下夹板上均设置有紧固螺栓，板体背面设置有与LED灯连接的蓄电池。

上述上滑块和下滑块之间连接有弹簧。

上述上夹板和下夹板的内表面均设置有防滑垫。

本实用新型的有益效果是： 结构简单，方便拆装，能够快速牢固地安装在不同尺寸的电线杆端部，从而对后面的车辆和行人起到提示作用，避免了对车辆和行人的误伤。

附图说明

图1 为本实用新型的背面结构示意图。

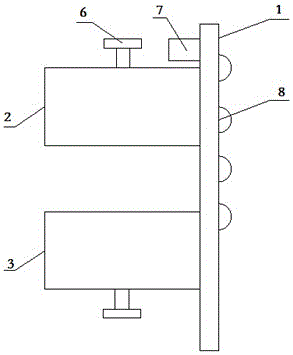

图2为本实用新型的侧面结构示意图。

其中：1板体，2上夹板，3下夹板，4滑槽，5弹簧，6紧固螺栓，7蓄电池，8LED灯。

具体实施方式

下面结合附图对本实用新型做进一步详细的描述：

如图1、2所示，本实用新型的一种吊车运输安全警示标示牌，包括板体1，板体1正面设置有LED灯8，板体1背面开有上下延伸的滑槽4，滑槽4内嵌入有可沿滑槽4滑动的上滑块和下滑块，上滑块连接有横截面为半圆形且开口向下的上夹板2，下滑块连接有横截面为半圆形且开口向上的下夹板3，上夹板2和下夹板3上均设置有紧固螺栓6，板体1背面设置有与LED灯8连接的蓄电池7。

上滑块和下滑块之间连接有弹簧5。上夹板2和下夹板3的内表面均设置有防滑垫。

使用时，将上夹板2和下夹板3撑开，上夹板2和下夹板3会沿滑槽4滑动，然后套在电线杆的端部，在弹簧5的作用下，上夹板2和下夹板3会将电线杆端部夹住，然后用紧固螺栓6将上夹板2和下夹板3紧固住即可。板体1正面的LED灯8会闪烁，提醒后面的车辆和行人注意。

以上所述仅是本专利的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本专利技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本专利的保护范围。
