一种可折叠童车的制作方法

本实用新型涉及一种童车，具体涉及一种可折叠童车，属于童车技术领域。

背景技术：

童车是儿童成长过程中必不可少的代步工具，其可以锻炼儿童的身体，且能够满足儿童对机械操控的整体把握感觉，由于童车会在不同路面使用，当其在颠簸的路面骑行时，儿童座位上受到的颠簸力比较大，且现有的童车一般是一体化安装，其给运输和收纳带来了不便；中国专利申请号：201120249717.1，公开了一种童车，包括车把、车座、车轮、脚踏板和车梁，还包括重量感应器和声音传感器，重量感应器置于车座底部，重量感应器与声音传感器连接，声音传感器固定在车体上；通过，声音传感器固定在车体上，这样可以使得儿童重量超过童车额定负载时；但其对于颠簸受到的压力不能很好地解决；同时无法解决收纳问题。

技术实现要素：

为解决上述问题，本实用新型提出了一种可折叠童车，舒适感强，能够实现的后双轮的拆卸和车架折叠。

本实用新型的可折叠童车，包括车把杆，所述车把杆中部通过转轴连接有横杆；所述转轴起到了柔性减震的作用，不仅提高了减震效果，同时也提高了童车的使用寿命；所述横杆另一端固定有推杆；所述车把杆于横杆下方设置有斜杆；所述斜杆另一端安装有后双轮；所述车把杆下方设置有前轮；所述前轮轴心处设置有驱动踏板；所述横杆上设置有坐垫；所述横杆与车把杆铰接安装；所述横杆和斜杆之间安装有双弹簧避震器；横杆和斜杆之间设置了两组弹簧避震器，有效降低了童车的颠箥强度，即使在崎岖的道路上，也能使儿童很舒适的坐在坐垫上；所述斜杆远离车把杆一端设置有与斜杆垂直的套筒；所述套筒内安装有U型架；所述套筒正面设置有U型架锁紧按钮，按下U型架锁紧按钮，即可将U型架旋转90°折叠，当完成90°折叠时，U型架自动卡死，其中U型架锁紧按钮内侧具体结构是现有技术，在此不再详述；所述U型架两端通过锁紧螺栓固定有后轮安装座；通过松开和旋紧锁紧螺栓，可实现后轮安装座的拆卸和组装；所述后双轮安装于后轮安装座两端；所述推杆下部焊接有U型的固定座；所述固定座内侧通过螺栓活动安装有后车筐连接杆；所述后车筐连接杆上安装有后车筐，所述后车筐连接杆通过支撑杆与推杆连接，通过松开螺栓的螺母，即可取下后车筐，通过支撑杆能够使后车筐在固定座上进行90°旋转。

作为优选的实施方案，所述后车筐两侧搭接于U型架上方。

作为优选的实施方案，所述推杆顶部设置有调节轮；所述调节轮上设置有握把，通过握把在调节轮上能够根据舒适角度在180°内旋转。

作为优选的实施方案，所述推杆为伸缩杆结构。

本实用新型与现有技术相比较，本实用新型的可折叠童车在横杆和斜杆之间设置了两组弹簧避震器，有效降低了童车的颠箥强度，即使在崎岖的道路上，也能使儿童很舒适的坐在坐垫上；儿童坐在坐垫上，舒适感强，其通过调节锁紧螺母和U型架锁紧按钮可实现的后双轮的拆卸和车架折叠；完成折叠后，便于收纳和运输；后车筐能够进行90°旋转和组装拆卸，使用灵活方便。

附图说明

图1是本实用新型的未装后车筐的整体结构示意图；

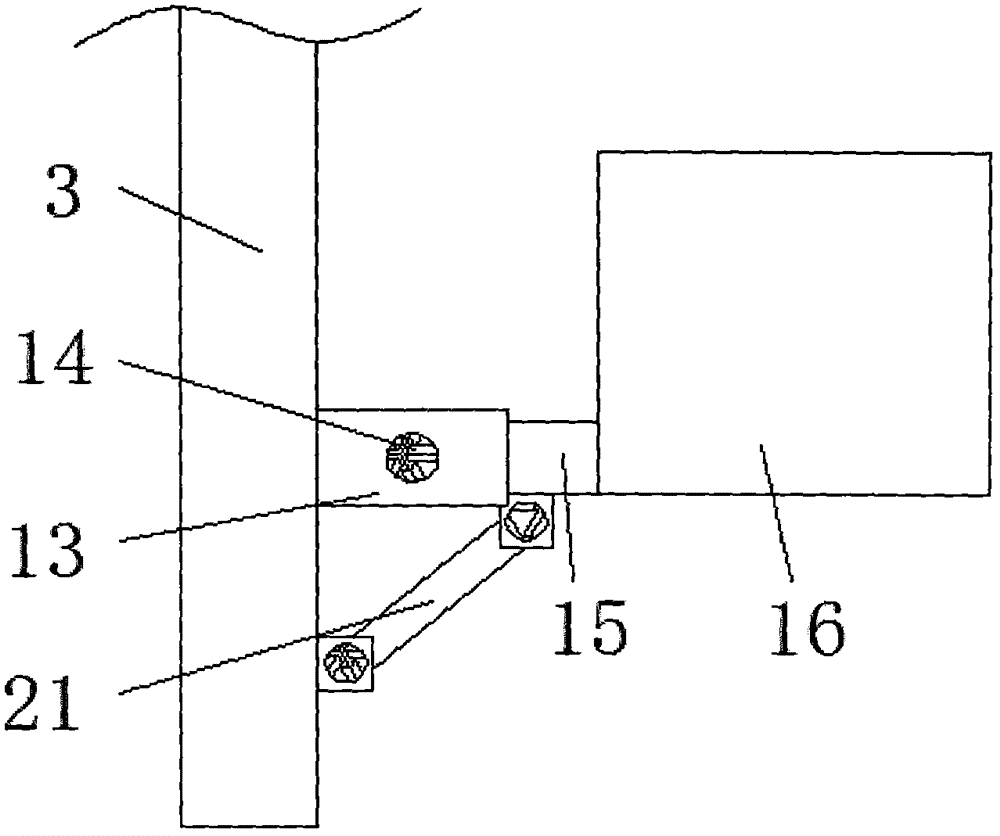

图2是本实用新型的后车筐结构示意图；

图3是本实用新型的减震结构示意图。

具体实施方式

如图1-3所示，本实用新型的可折叠童车，包括车把杆1，所述车把杆1中部通过转轴22连接有横杆2；所述转轴22起到了柔性减震的作用，不仅提高了减震效果，同时也提高了童车的使用寿命；所述横杆2另一端固定有推杆3；所述车把杆1于横杆2下方设置有斜杆4；所述斜杆4另一端安装有后双轮5；所述车把杆1下方设置有前轮6；所述前轮6轴心处设置有驱动踏板19；所述横杆2上设置有坐垫7；所述横杆2与车把杆1铰接安装；所述横杆2和斜杆4之间安装有双弹簧避震器20；横杆2和斜杆4之间设置了两组弹簧避震器20，有效降低了童车的颠箥强度，即使在崎岖的道路上，也能使儿童很舒适的坐在坐垫7上；所述斜杆4远离车把杆一端设置有与斜杆垂直的套筒8；所述套筒8内安装有U型架9；所述套筒8正面设置有U型架锁紧按钮10，按下U型架锁紧按钮10，即可将U型架旋转90°折叠，当完成90°折叠时，U型架自动卡死，其中U型架锁紧按钮内侧具体结构是现有技术，在此不再详述；所述U型架9两端通过锁紧螺栓11固定有后轮安装座12；通过松开和旋紧锁紧螺栓，可实现后轮安装座12的拆卸和组装；所述后双轮5安装于后轮安装座12两端；所述推杆3下部焊接有U型的固定座13；所述固定座13内侧通过螺栓14活动安装有后车筐连接杆15；所述后车筐连接杆15上安装有后车筐16，所述后车筐连接杆15通过支撑杆21与推杆3连接，通过松开螺栓14的螺母，即可取下后车筐16，通过支撑杆21能够使后车筐16在固定座13上进行90°旋转。

所述后车筐16两侧搭接于U型架9上方。

所述推杆3顶部设置有调节轮17；所述调节轮17上设置有握把18，通过握把18在调节轮17上能够根据舒适角度在180°内旋转。

所述推杆3为伸缩杆结构。

本实用新型的可折叠童车在横杆和斜杆之间设置了两组弹簧避震器，有效降低了童车的颠箥强度，即使在崎岖的道路上，也能使儿童很舒适的坐在坐垫上，其通过调节锁紧螺母和U型架锁紧按钮可实现的后双轮的拆卸和车架折叠；完成折叠后，便于收纳和运输；后车筐能够进行90°旋转和组装拆卸，使用灵活方便。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
